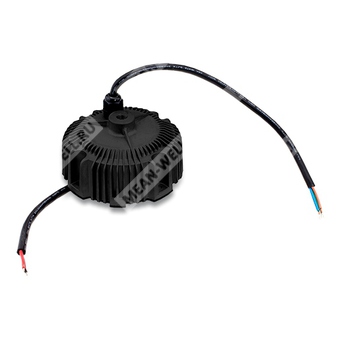

HBG-100-60A - AC/DC светодиодный драйвер постоянного тока 100 Вт для прямого питания LED модулей.
Расшифровка партномера
HBG — серия светодиодных драйверов (круглый металлический корпус, активный PFC, исполнение для светильников).
100 — номинальная мощность 100 Вт.
60 — номинальный класс выходного напряжения 60 В (модель с диапазоном постоянного тока в области 36–60 В).
A — исполнение с регулировкой выходного тока встроенным потенциометром; степень защиты IP65.
Назначение и общие сведения
- Тип: драйвер светодиодов в режиме постоянного тока (Constant Current).
- Применения: LED bay lighting, LED stage lighting, LED spot lighting.
- Конструкция: круглый металлический корпус, без вентилятора (естественная конвекция).
- Встроенная функция активной коррекции коэффициента мощности (PFC).
- Степень защиты: IP65 (для исполнения A).
- Номинальная температура корпуса: работа при Tcase от −40 до +85 °C (при свободной конвекции).
Параметры выхода (OUTPUT) — HBG-100-60A
| Номинальный выходной ток |
1,6 А |
| Номинальная мощность |
96 Вт |
| Область стабилизации тока (диапазон напряжения при СС) |
36 ~ 60 В |
| Диапазон выходного напряжения |
36 ~ 60 В |
| Напряжение холостого хода (макс.) |
62 В |
| Диапазон регулировки тока |
1,0 ~ 1,6 А (для A/AB-исполнений, встроенный потенциометр) |
| Допуск выходного тока |
±5,0% |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Время запуска |
2000 мс / 115 VAC; 500 мс / 230 VAC |
Параметры входа (INPUT)
| Диапазон входного напряжения |
90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,96 / 115 VAC; PF > 0,96 / 230 VAC; PF > 0,94 / 277 VAC при полной нагрузке |
| КПД (тип.) |
91,5% (тип.) |
| Потребляемый ток сети (тип.) |
1,1 А / 115 VAC; 0,5 А / 230 VAC; 0,45 А / 277 VAC |
| Пусковой ток (тип.) |
60 А (cold start, twidth=550 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 VAC |
| Суммарные гармонические искажения тока |
THD < 20% (при нагрузке ≥60% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| Макс. число блоков на автомате 16 А |
4 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 VAC |
Защиты (PROTECTION)
| Защита от перегрузки по току |
95 ~ 108%; ограничение тока (Constant current limiting) |
| Защита от перенапряжения на выходе |
65 ~ 75 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации (ENVIRONMENT)
| Рабочая температура (по корпусу) |
Tcase = −40 ~ +85 °C |
| Максимальная температура корпуса |
Tcase = +85 °C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
−40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) |
мин. 2433,4 тыс. ч (Telcordia SR-332); мин. 299,3 тыс. ч (MIL-HDBK-217F, 25 °C) |
Безопасность и ЭМС (SAFETY & EMC)
| Стандарты безопасности |
UL8750 (type “HL”), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384;
GB19510.1, GB19510.14, EAC TP TC 004; степень защиты IP65 или IP67 утверждена
|
| Испытательное напряжение (электрическая прочность) |
I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 VDC / 25 °C / 70% RH |
| ЭМС, излучение |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥60%), BS EN/EN61000-3-3,
GB/T 17743, GB17625.1, EAC TP TC 020
|
| ЭМС, устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547 (уровень light industry);
грозоимпульсная устойчивость: линия–земля 4 кВ, линия–линия 2 кВ; EAC TP TC 020
|
Механические параметры (OTHERS)
| Габариты (диаметр × высота) |
Ø130 мм × 66,5 мм |
| Масса |
1,18 кг |
Функциональные особенности исполнения A
- Регулировка выходного тока: встроенный потенциометр (диапазон для модели 60 В: 1,0–1,6 А).
- Степень защиты: IP65.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Методика питания LED модулей — работа в режиме постоянного тока; см. раздел о способах подключения LED модуля.
- При пониженных входных напряжениях может требоваться снижение мощности; см. графики статической характеристики.
- Время запуска измерено при холодном пуске; частые включения/выключения могут увеличивать время запуска.
- Для DA-исполнения КПД ниже типового значения в таблице на 1%.
- Источник рассматривается как компонент конечного изделия; характеристики ЭМС зависят от монтажа и должны быть подтверждены на уровне конечного оборудования.
- Заявленный ресурс >50 000 часов типично достигается при температуре корпуса (точка tc/TMP) около 75 °C или ниже.
- Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Для предупреждений по применению и сохранению заявленной влагозащиты требуется следовать руководству пользователя.
- Для исполнения A/AB при встраивании или для соответствия применению типа HL необходимо учитывать/заполнять отверстие регулировки Io компаундом.
