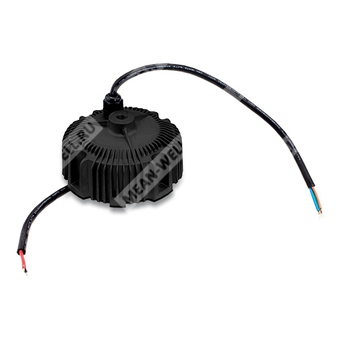

HBG-100-60B - AC/DC драйвер светодиодов постоянного тока для прямого питания LED-модулей мощностью до 100 Вт.
Расшифровка партномера
HBG — серия LED-драйверов (круглый металлический корпус).
100 — номинальная мощность 100 Вт.
60 — номинальный класс выходного напряжения 60 В (модель с диапазоном постоянного тока в области 36–60 В).
B — исполнение с функцией диммирования «3 в 1» (1–10 В DC, 10 В PWM, резистивное).
Назначение и область применения
- Питание светодиодных систем в режиме стабилизации тока (Constant Current, CC).
- Применения: LED bay lighting, LED stage lighting, LED spot lighting.
- Исполнение «HL» для применения в опасных (классифицированных) зонах: Class I, Division 2.
Ключевые конструктивные и функциональные особенности
- Режим работы: выход постоянного тока (CC), прямое подключение к LED-модулям.
- Активная коррекция коэффициента мощности (PFC) встроенная.
- Безвентиляторное исполнение, охлаждение за счёт естественной конвекции.
- Металлический корпус круглой формы; класс I конструкции.
- Степень защиты: IP67 / IP65 (для исполнения B — IP67).
- Типовое значение потребления тока источником диммирования: 100 мкА (тип.).
Параметры выхода (HBG-100-60)
| Номинальный ток |
1,6 А |
| Номинальная мощность |
96 Вт |
| Область стабилизации тока |
36…60 В |
| Диапазон выходного напряжения |
36…60 В |
| Макс. напряжение холостого хода |
62 В |
| Допуск по току |
±5,0% |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Время запуска |
2000 мс (115 В AC) / 500 мс (230 В AC) |
Параметры входа
| Диапазон входного напряжения |
90…305 В AC / 127…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF > 0,96 (115 В AC), PF > 0,96 (230 В AC), PF > 0,94 (277 В AC) при полной нагрузке |
| Полный коэффициент гармонических искажений тока |
THD < 20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Ток потребления (тип.) |
1,1 А (115 В AC) / 0,5 А (230 В AC) / 0,45 А (277 В AC) |
| Пусковой ток (тип.) |
60 А (холодный старт, twidth=550 мкс, при 230 В AC; по NEMA 410) |
| Ток утечки |
< 0,75 мА / 277 В AC |
| Макс. число БП на автомате 16 А |
4 шт. (автомат тип B) / 8 шт. (автомат тип C) при 230 В AC |
КПД (типовое значение)
Диммирование (исполнение B: «3 в 1»)
| Методы управления током |
1–10 В DC; 10 В PWM (100 Гц…3 кГц); резистивное управление |
| Вход диммирования |
между DIM+ и DIM- |
| Рекомендация по применению |
прямое подключение к LED; не предназначено для работы с дополнительными драйверами |
| Ток источника диммирования |
100 мкА (тип.) |
| Синхронное диммирование |
резистор 10 кОм/N … 100 кОм/N (N — количество драйверов) |
| Замечание по подключению |
не подключать DIM- к -V |
Защиты
| Защита от перегрузки по току |
95…108%; ограничение тока (режим стабилизации тока) |
| Защита от перенапряжения |
65…75 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и надёжность
| Рабочая температура корпуса |
Tcase: -40…+85 °C |
| Макс. температура корпуса |
Tcase: +85 °C |
| Рабочая влажность |
20…95% RH без конденсации |
| Температура/влажность хранения |
-40…+80 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Средняя наработка на отказ |
2433,4 тыс. ч (мин., Telcordia SR-332); 299,3 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Безопасность и ЭМС
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; GB19510.1, GB19510.14; BIS IS15885 (для 36A/48A/60A); EAC TP TC 004; IP65 или IP67 approved |
| ЭМС (излучение) |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); грозоимпульсы: Линия–Земля 4 кВ, Линия–Линия 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции |
Вход–Выход: 3,75 кВ AC; Вход–FG: 2 кВ AC; Выход–FG: 0,5 кВ AC |
| Сопротивление изоляции |
Вход–Выход, Вход–FG, Выход–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Степень защиты и исполнение
| Степень защиты IP (для B) |
IP67 |
| Класс электрозащиты |
Класс I (конструктивное исполнение) |
Механические параметры
| Габариты |
Ø130 мм × 66,5 мм (D×H) |
| Масса |
1,18 кг |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методика питания LED-модулей: работа в режиме стабилизации тока; см. раздел методов питания LED-модуля.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статическую характеристику.
- Время запуска измеряется при холодном старте; переключения ВКЛ/ВЫКЛ могут увеличивать время запуска.
- Для исполнения DA типовой КПД ниже указанного в спецификации на 1%.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Типовая ожидаемая наработка >50 000 ч достигается при температуре корпуса Tcase (особенно в точке tc/TMP по DLC) около 75 °C или ниже.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует учитывать указания руководства по применению и условия обеспечения влагозащиты IP.
- Для исполнения A/AB при применении в задачах Type HL необходимо учитывать встраиваемый монтаж либо заполнение отверстия подстройки тока компаундом.
