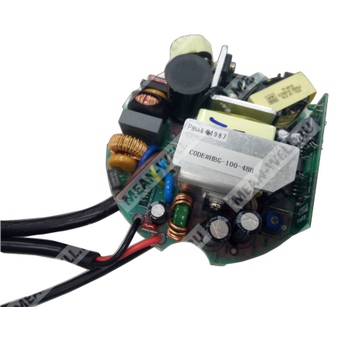

HBG-100P-36A - печатный AC/DC драйвер светодиодов 100 Вт с выходом постоянного тока для прямого питания LED-модулей.
Расшифровка партномера
- HBG — серия LED-драйверов MEAN WELL (печатное исполнение, круглая плата).
- 100P — номинальная мощность 100 Вт, PCB type (печатный модуль).
- 36 — номинальное выходное напряжение (линейка 36/48/60 В); для варианта 36 В задана область стабилизации тока 21,6–36 В.
- A — исполнение с регулировкой выходного тока встроенным потенциометром (Io adjustable through built-in potentiometer).
Назначение и принцип работы
HBG-100P-36A — LED-драйвер постоянного тока (Constant Current Mode), предназначенный для непосредственного питания светодиодов/LED-модулей.
В серии применена активная коррекция коэффициента мощности (PFC), безвентиляторное охлаждение за счет свободной конвекции.
Ключевые особенности
- Режим стабилизации тока на выходе.
- Круглая форма печатной платы (Circular shape PCB type design).
- Встроенная активная коррекция коэффициента мощности (Active PFC).
- Для исполнения A: регулировка выходного тока встроенным потенциометром.
- Диапазон входного напряжения 90…305 В AC / 127…431 В DC.
- Работа при температуре окружающей среды Ta = −40…+45 °C (с учетом графиков снижения мощности).
Области применения
- Светодиодное освещение торговых/производственных помещений (bay lighting).
- Downlight, spot lighting.
- Шахтное/рудничное освещение (mining lighting).
- Сценическое освещение (stage lighting).
Выходные параметры (OUTPUT) — HBG-100P-36
| Номинальный ток | 2,7 A |
| Номинальная мощность | 97,2 W |
| Область стабилизации тока (постоянный ток) | 21,6…36 V |
| Максимальное напряжение холостого хода | 37 V |
| Диапазон регулировки тока (для A-типа) | 1,62…2,7 A |
| Точность установки тока | ±5,0% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Время запуска | 2000 ms / 115 VAC; 500 ms / 230 VAC |
Входные параметры (INPUT)
| Диапазон входного напряжения | 90…305 VAC; 127…431 VDC |
| Диапазон частоты | 47…63 Hz |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,96 / 115 VAC; PF ≥ 0,96 / 230 VAC; PF ≥ 0,94 / 277 VAC |
| Коэффициент гармонических искажений тока (THD) | < 20% (при нагрузке ≥60% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| КПД (типовой) | 91% (для 36 V модели) |
| Потребляемый ток сети | 1,1 A / 115 VAC; 0,5 A / 230 VAC; 0,45 A / 277 VAC |
| Пусковой ток (типовой) | 60 A (twidth = 550 μs, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Количество БП на автомате 16 A | 4 шт. (тип B) / 8 шт. (тип C) при 230 VAC |
| Ток утечки | < 0,75 mA / 277 VAC |
Защиты (PROTECTION)
| Защита от перегрузки по току |
95…108% от номинала; ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
41…49 V; отключение выходного напряжения, восстановление после снятия/подачи питания |
| Защита от перегрева |
отключение выходного напряжения, восстановление после снятия/подачи питания |
Электрическая прочность изоляции и изоляционные параметры (SAFETY)
| Испытательное напряжение изоляции | I/P–O/P: 3,75 kVAC; I/P–FG: 2 kVAC; O/P–FG: 0,5 kVAC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 MΩ / 500 VDC / 25°C / 70% RH |
ЭМС (SAFETY & EMC)
| Электромагнитные помехи (излучение) |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020
|
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry
(грозоимпульсы: Линия–Земля 4 kV, Линия–Линия 2 kV); EAC TP TC 020
|
Условия эксплуатации (ENVIRONMENT)
| Рабочая температура окружающей среды (Ta) | −40…+45 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Виброустойчивость | 10…500 Hz, 2G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
| Дерейтинг по высоте | 3,5 °C/1000 м для безвентиляторных моделей при высоте >2000 м |
Надежность и прочие данные (OTHERS)
| MTBF | 2612,1 тыс. ч (мин.) Telcordia SR-332; 346,9 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
| Масса | 0,3 kg |
| Упаковка | 45 шт./14,5 kg/1,60 CUFT |
Механические данные и подключение
Круглая печатная плата. По механическому чертежу: толщина платы 1,6 мм; указаны типовые выводы и длины проводов.
| Габарит по высоте (по чертежу) | 34 mm |
| Толщина печатной платы | 1,6 mm |
| Отверстия крепления (по чертежу) | 4 × ⌀3,5 mm |
| Проводники входа AC | SJTW 18AWG*3C: AC/L (коричневый), AC/N (синий), FG (зелено-желтый); длина 300±20 mm |
| Проводники выхода DC | SJTW 18AWG*2C: +V (красный), -V (черный); длина 200±20 mm |
Степень защиты IP
Степень защиты IP в представленном документе не указана; применимость IP-класса для печатного модуля не определена по этим данным.
Примечания
- Если не указано иное, параметры измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Метод питания LED-модуля: см. раздел о методах питания; драйвер работает в режиме постоянного тока.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; ЭМС зависит от инсталляции, конечное изделие должно проходить повторную квалификацию по ЭМС.
- Функциональные испытания должны выполняться с заливкой компаундом, включая функцию защиты от перегрева.
