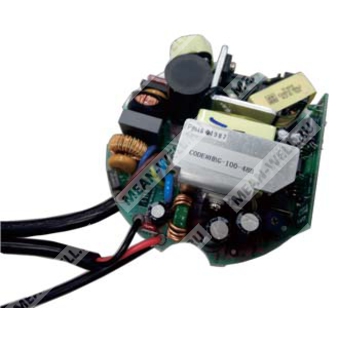

HBG-100P-60A
нет на складе
HBG-100P-60A - AC/DC драйвер светодиодов постоянного тока 100 Вт для прямого питания LED-модулей.
Расшифровка партномера
- HBG — серия драйверов светодиодов MEAN WELL.
- 100 — номинальная мощность 100 Вт.
- P — исполнение «PCB type», круглое (платный/печатный) форм-фактор.
- 60 — номинальное выходное напряжение (класс 60 В); область стабилизации тока 36–60 В.
- A — тип A: выходной ток регулируется встроенным потенциометром (Io adj.).
Назначение и принцип работы
HBG-100P-60A — источник питания для светодиодных модулей, работающий в режиме стабилизации тока (Constant Current Mode) и предназначенный для непосредственного подключения к светодиодной нагрузке. Имеет встроенный активный корректор коэффициента мощности (PFC) и рассчитан на широкий диапазон входного напряжения сети.
Ключевые особенности
- Выход в режиме стабилизации тока.
- Круглая печатная плата (PCB type, circular shape design).
- Встроенная активная PFC.
- Регулировка выходного тока встроенным потенциометром (только для типа A).
- Работа при естественной конвекции (без вентилятора).
Электрические параметры выхода (OUTPUT) для HBG-100P-60
| Номинальный выходной ток | 1,6 А |
| Номинальная выходная мощность | 96 Вт |
| Область стабилизации тока (постоянный ток) | 36 ~ 60 В |
| Максимальное напряжение холостого хода | 62 В |
| Диапазон регулировки тока (Io adj.) | 1,0 ~ 1,6 А |
| Пульсации тока | не более 5,0% (при номинальном токе) |
| Допуск по току | ±5,0% |
| Время запуска | 2000 мс / 115 В AC; 500 мс / 230 В AC |
Параметры входа (INPUT)
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частот | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,96 / 115 В AC; PF ≥ 0,96 / 230 В AC; PF ≥ 0,94 / 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений тока | THD < 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| КПД (тип.) | 91,5% |
| Потребляемый ток сети | 1,1 А / 115 В AC; 0,5 А / 230 В AC; 0,45 А / 277 В AC |
| Пусковой ток (тип.) | 60 А (twidth = 550 мкс, измерено при 50% Ipeak) при 230 В AC; в соответствии с NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
Защиты (PROTECTION)
| Защита от перегрузки по току | 95 ~ 108%; ограничение тока (constant current limiting), авто-восстановление после устранения неисправности |
| Защита от перенапряжения | 65 ~ 75 В; отключение выходного напряжения, восстановление после перезапуска питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после перезапуска питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход–выход, вход–FG, выход–FG) / 500 В DC / 25°C / 70% RH |
ЭМС (SAFETY & EMC)
| Электромагнитные помехи (излучение/проводимые) |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура окружающей среды | Ta = -40 ~ +45°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45°C) |
| Виброустойчивость | 10 ~ 500 Гц, 2G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 2612,1 тыс. ч (мин.) Telcordia SR-332; 346,9 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
| Масса | 0,3 кг |
| Габаритные размеры | указаны в разделе механических параметров (см. ниже) |
Механические параметры и подключение
| Тип исполнения | PCB type, круглая плата |
| Габарит по высоте (толщина узла) | 34 мм |
| Толщина платы | 1,6 мм |
| Монтажные отверстия | 4 отверстия Ø3,5 мм |
| Проводники входа AC | SJTW 18AWG*3C; длина 300±20 мм (AC/L коричневый, AC/N синий, FG зелёно/жёлтый) |
| Проводники выхода DC | SJTW 18AWG*2C; длина 200±20 мм (+V красный, -V чёрный) |
Соответствие стандартам безопасности
| Стандарты безопасности |
UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004 |
Класс защиты IP
Класс защиты оболочки (IP) для HBG-100P-60A в предоставленном документе не указан.
Применение
- Светильники для складских/производственных зон (bay lighting).
- Downlight-светильники.
- Spot-светильники.
- Освещение для горнодобывающих применений.
- Сценическое LED-освещение.
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел о методике питания LED-модуля (работа в области стабилизации тока).
- При низком входном напряжении может требоваться снижение нагрузки; см. статическую характеристику.
- Время запуска измеряется при первом «холодном» включении; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; ЭМС зависит от установки, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной сборки.
- Для высоты эксплуатации свыше 2000 м: температурное снижение допустимой нагрузки для безвентиляторных моделей — 3,5°C на 1000 м.
- Функциональные испытания должны проводиться с заливкой компаундом, включая функцию защиты от перегрева.
