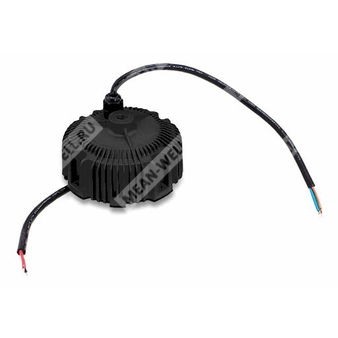

HBG-100P-60B - AC/DC драйвер светодиодов постоянного тока 100 Вт для прямого питания LED модулей с функцией 3-в-1 диммирования.
Расшифровка партномера
- HBG — серия LED драйверов MEAN WELL (постоянный ток, активная коррекция коэффициента мощности).
- 100P — номинальная мощность 100 Вт, исполнение PCB типа (круглая плата).
- 60 — номинальный диапазон выходного напряжения 60 В (модель с областью стабилизации тока 36…60 В).
- B — функциональная опция: диммирование «3 в 1» (1…10 В DC, 10 В PWM, резистивное).
Назначение и общие сведения
HBG-100P-60B — безвентиляторный AC/DC драйвер светодиодов постоянного тока (Constant Current Mode) для прямого питания LED модулей.
Работает в широком диапазоне входных напряжений, содержит активный PFC и набор защит. Исполнение — круглая PCB-плата.
Класс SELV указан для серии.
Ключевые особенности
- Режим выхода: стабилизация тока (постоянный ток).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Функция диммирования «3 в 1» для исполнения B: 1…10 В DC, 10 В PWM, резистивное.
- Работа при свободной конвекции (fanless).
Выходные параметры (HBG-100P-60)
| Номинальный выходной ток |
1,6 А |
| Номинальная выходная мощность |
96 Вт |
| Область стабилизации тока (диапазон выходного напряжения при CC) |
36…60 В |
| Максимальное напряжение холостого хода |
62 В |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Допуск выходного тока |
±5,0% |
| Диапазон регулировки тока |
1,0…1,6 А |
| Время запуска |
2000 мс / 115 В AC; 500 мс / 230 В AC |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон входной частоты |
47…63 Гц |
| Коэффициент мощности (при полной нагрузке) |
PF ≥ 0,96 / 115 В AC; PF ≥ 0,96 / 230 В AC; PF ≥ 0,94 / 277 В AC |
| Коэффициент гармонических искажений тока (THD) |
< 20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) |
91,5% |
| Входной ток переменного тока |
1,1 А / 115 В AC; 0,5 А / 230 В AC; 0,45 А / 277 В AC |
| Пусковой ток (тип.) |
60 А (холодный старт, twidth=550 мкс при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
Диммирование (исполнение B, «3 в 1»)
| Методы управления яркостью |
1…10 В DC между DIM+ и DIM-; 10 В PWM между DIM+ и DIM-; резистивное управление между DIM+ и DIM- |
| Частота PWM (для 10 В PWM) |
100 Гц…3 кГц |
| Ток источника диммирования (тип.) |
100 мкА |
| Запрещенное соединение |
не подключать DIM- к -V |
Защиты
| Защита от перегрузки по току |
ограничение тока (постоянный ток), автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
отключение выходного напряжения, восстановление после перезапуска питания |
| Диапазон срабатывания защиты от перенапряжения |
65…75 В |
| Защита от перегрева |
отключение выходного напряжения, восстановление после перезапуска питания |
Электробезопасность и ЭМС
| Стандарты безопасности |
UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004 |
| Испытательное напряжение изоляции |
I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС: излучение |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС: устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура окружающей среды |
Ta = -40…+45°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…45°C) |
| Виброустойчивость |
10…500 Гц, 2G, 12 мин/1 цикл, 72 мин по осям X/Y/Z |
| MTBF |
минимум 2612,1 тыс. ч (Telcordia SR-332); минимум 346,9 тыс. ч (MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Исполнение |
PCB тип, круглая плата |
| Масса |
0,3 кг |
| Габариты |
см. раздел механических характеристик (на чертеже); единицы: мм, допуск ±1 |
| Проводники (вход сети) |
AC/L (коричневый), AC/N (синий), FG (зелено-желтый); SJTW 18AWG*3C |
| Проводники (выход) |
+V (красный), -V (черный); SJTW 18AWG*2C |
| Проводники диммирования (B) |
DIM+ (фиолетовый), DIM- (розовый); UL2517 22AWG*2C |
Ограничения по автоматическим выключателям (NEMA 410)
| Макс. число БП на автомат 16 А при 230 В AC |
4 шт. (автомат типа B) / 8 шт. (автомат типа C) |
Степень защиты IP
Степень защиты IP для HBG-100P-60B в представленном материале не указана.
Применения
- Светодиодное промышленное освещение (bay lighting)
- Светодиодное down lighting
- Светодиодное spot lighting
- Светодиодное освещение для горнодобывающей отрасли
- Светодиодное сценическое освещение
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED модулей: см. раздел о методах драйва LED модуля.
- При низком входном напряжении может требоваться снижение нагрузки; см. раздел статических характеристик.
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент для работы в составе конечного изделия; ЭМС зависит от инсталляции, требуется повторная квалификация ЭМС для конечного изделия.
- Для эксплуатации на высоте более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м для безвентиляторных моделей и на 5°C/1000 м для моделей с вентилятором.
- Функциональные испытания должны выполняться с заполнением компаундом, включая функцию защиты от перегрева.
