HBG-100P-60DA
нет на складе

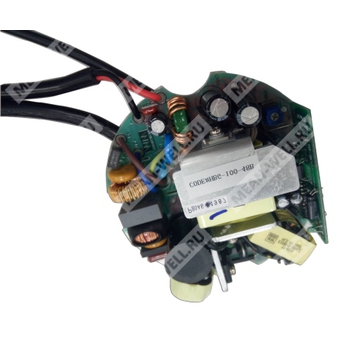

HBG-100P-60DA - печатный AC/DC драйвер светодиодов постоянного тока мощностью 100 Вт для прямого питания LED-модулей.
Идентификация и расшифровка партномера
Партномер: HBG-100P-60DA
- HBG — серия драйверов светодиодов (печатное исполнение, круглая форма платы).
- 100P — номинальная мощность 100 Вт, PCB type.
- 60 — вариант с номинальным выходным напряжением 60 В (область стабилизации тока 36…60 В).
- D — суффикс не описан в предоставленном документе.
- A — функциональная опция Type A: регулировка выходного тока встроенным потенциометром (Io adjustable).
Статус распознавания: параметры для модели HBG-100P-60 подтверждены таблицей спецификаций; суффикс «D» в документе не раскрыт.
Назначение и общий принцип работы
HBG-100P-60DA предназначен для питания светодиодных сборок в режиме стабилизации тока (constant current mode) с активной коррекцией коэффициента мощности (PFC). Драйвер рассчитан на прямое подключение к LED-нагрузке. Для вариантов с диммированием (Type B) предусмотрено 3-в-1 управление; для Type A — регулировка тока потенциометром.
Ключевые особенности
- Режим выхода: постоянный ток.
- Круглая форма платы (PCB type).
- Встроенная активная PFC.
- Высокая эффективность до 91,5% (тип.).
- Работа при естественной конвекции (fanless).
- SELV.
Применения
- Светильники для высоких пролетов.
- Downlight.
- Прожекторное освещение.
- Освещение для горнодобывающих применений.
- Сценическое освещение.
Электрические параметры выхода (OUTPUT) — для варианта 60 В
| Номинальный ток | 1,6 А |
| Номинальная мощность | 96 Вт |
| Область стабилизации тока | 36…60 В |
| Диапазон регулировки тока | 1,0…1,6 А |
| Допуск по току | ±5,0% |
| Пульсации тока | не более 5,0% (при номинальном токе) |
| Максимальное напряжение холостого хода | 62 В |
| Время запуска | 2000 мс / 115 В AC; 500 мс / 230 В AC |
Параметры входа (INPUT)
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | ≥0,96 / 115 В AC; ≥0,96 / 230 В AC; ≥0,94 / 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока (THD) | <20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Эффективность (тип.) | 91,5% |
| Входной ток (тип.) | 1,1 А / 115 В AC; 0,5 А / 230 В AC; 0,45 А / 277 В AC |
| Пусковой ток (тип.) | 60 А (twidth=550 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Макс. число блоков на автомате 16 А | 4 шт. (тип B) / 8 шт. (тип C) при 230 В AC |
Защиты (PROTECTION)
| Защита от перегрузки по току | 95…108%; ограничение тока, автовосстановление после устранения неисправности |
| Защита от перенапряжения | 65…75 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Электробезопасность и ЭМС (SAFETY & EMC)
| Стандарты безопасности |
UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; GB19510.1, GB19510.14, EAC TP TC 004 |
| Выдерживаемое напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС (излучение) |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульс: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура | Ta = -40…+45°C |
| Рабочая влажность | 20…95% RH (без конденсации) |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45°C) |
| Виброустойчивость | 10…500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| MTBF | 2612,1 тыс. ч (мин., Telcordia SR-332); 346,9 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Исполнение | круглая плата (PCB), толщина платы 1,6 мм |
| Габарит по высоте | 34 мм |
| Монтажные отверстия | 4 отв. ⌀3,5 мм |
| Масса | 0,3 кг |
Проводники (по схеме механики):
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый), кабель SJTW 18AWG*3C, длина 300±20 мм.
- Выход DC: +V (красный), -V (чёрный), кабель SJTW 18AWG*2C, длина 200±20 мм.
- Type B (диммирование): DIM+ (фиолетовый), DIM- (розовый), UL2517 22AWG*2C, длина 300±20 мм (для HBG-100P-60DA не подтверждено, так как суффикс A).
- Регулировка тока (Type A): встроенный потенциометр Io.adj.
Функции диммирования (актуально для Type B; для Type A не применяется)
- Методы: 1…10 В DC, 10 В PWM (100 Гц…3 кГц), резистивное управление.
- Ток источника управления диммированием: 100 мкА (тип.).
- Требование: не подключать DIM- к -V.
- Рекомендация: прямое подключение к LED, не использовать с дополнительными драйверами.
Класс защиты IP
Степень защиты оболочки (IP) для HBG-100P-60DA в предоставленном документе не указана; применение параметра IP к открытому PCB-исполнению не подтверждено.
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика выбора/подключения LED-нагрузки приведена в разделе «Driving methods of LED module».
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измерено при первом холодном старте; переключение питания может приводить к увеличению времени запуска.
- ЭМС характеристики зависят от конечного изделия и монтажа; производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС для готового изделия.
- Для работы на высотах более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м (для безвентиляторных моделей).
- Функциональные испытания должны выполняться с заливкой компаундом, включая функцию защиты от перегрева.
