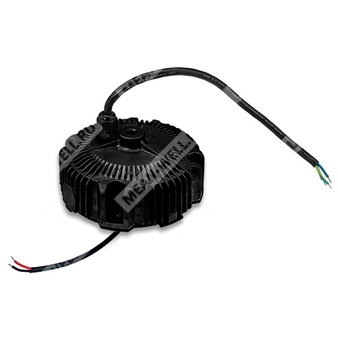

HBG-160-36A - AC/DC драйвер питания светодиодов 160 Вт с выходом 36 В и режимом стабилизации напряжения/тока.
Идентификация и расшифровка партномера
Партномер: HBG-160-36A
| Фрагмент | Расшифровка |
| HBG | Серия драйверов светодиодов (круглый металлический корпус, CV+CC) |
| 160 | Номинальная мощность серии: 160 Вт |
| 36 | Номинальное выходное напряжение: 36 В |
| A | Исполнение с регулировкой выходного тока Io встроенным потенциометром; степень защиты IP65 |
Назначение и область применения
- Питание светодиодных систем: светильники для акцентного/сценического/прожекторного света, high-bay и др.
- Работа в двух режимах: стабилизация напряжения (CV) и стабилизация тока (CC) в пределах заданной области.
- Подходит для установок внутри/снаружи помещений при соблюдении условий по температуре корпуса и монтажу.
- Тип «HL» для применения в опасных (классифицированных) зонах: Class I, Division 2.
Ключевые особенности конструкции и функционала
- Круглый металлический корпус, исполнение Class I.
- Активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP65 (для типа A).
- Работа при естественной конвекции (без вентилятора).
- Регулировка выходного тока: встроенный потенциометр (для A-типа).
Электрические параметры выхода (HBG-160-36 / исполнение A)
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Диапазон выходного напряжения | 21,6…36 В |
| Номинальный выходной ток | 4,4 А |
| Номинальная выходная мощность | 158,4 Вт |
| Пульсации и шум (макс.) | 300 мВ пик-пик |
| Диапазон регулировки выходного тока (для A/AB-типа) | 2,6…4,4 А (встроенный потенциометр) |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,0% |
| Время запуска / нарастания (прим.) | 500 мс / 200 мс (230 В AC); 2500 мс / 200 мс (115 В AC) |
| Время удержания (прим.) | 12 мс (115/230 В AC) |
Электрические параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC; 127…417 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | >0,98 (115 В AC); >0,95 (230 В AC); >0,92 (277 В AC) |
| Полные гармонические искажения | <20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) | 92% |
| Входной ток (тип.) | 1,7 А (115 В AC); 0,78 А (230 В AC); 0,7 А (277 В AC) |
| Пусковой ток (тип.) | 65 А (twidth=550 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Макс. число БП на автомате 16 А | 4 шт. (тип B) / 7 шт. (тип C) при 230 В AC |
Защиты
| Функция | Реализация |
| Короткое замыкание | Режим «hiccup», автовосстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока (95…108%), автовосстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с автовосстановлением или восстановлением после перезапуска питания |
| Перегрев | Отключение выходного напряжения, автовосстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Параметр | Значение |
| Испытательное напряжение: вход–выход | 3,75 кВ AC |
| Испытательное напряжение: вход–корпус/земля (FG) | 2 кВ AC |
| Испытательное напряжение: выход–корпус/земля (FG) | 0,5 кВ AC |
| Сопротивление изоляции (вход–выход, вход–FG, выход–FG) | 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС
| Раздел | Соответствие |
| Устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень «light industry»; грозоимпульс: линия–земля 4 кВ, линия–линия 2 кВ; EAC TP TC 020 |
| Помехоэмиссия | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
Условия эксплуатации и надежность
| Параметр | Значение |
| Рабочая температура корпуса (Tcase) | -40…+85°C |
| Максимальная температура корпуса (Tcase) | +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 2047,8 тыс. ч (мин.), Telcordia SR-332; 194,1 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Механические параметры
| Параметр | Значение |
| Габариты | Ø151,68 мм × 66,5 мм (D × H) |
| Масса | 1,53 кг |
Степень защиты оболочки
| Исполнение | Класс защиты IP |
| HBG-160-36A (тип A) | IP65 |
Нормативы безопасности
| Раздел | Перечень |
| Безопасность | UL8750 (тип «HL»), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14; IP65/IP67 одобрено |
Примечания
- Если не указано иначе, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методы питания светодиодного модуля: работа возможна как в режиме стабилизации тока (прямое питание), так и в режиме стабилизации напряжения (обычно через дополнительный DC/DC драйвер).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и оконечной емкости 0,1 мкФ + 47 мкФ (параллельно).
- Допуск выходного напряжения включает установочную погрешность, линейную и нагрузочную стабилизации.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по разделу статической характеристики.
- Длительность времени запуска измеряется при холодном старте; переключения ВКЛ/ВЫКЛ могут увеличивать время запуска.
- Для исполнения DA эффективность ниже типового значения в спецификации на 1%.
- Источник рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие директивам ЭМС на уровне системы.
- Типичный ресурс >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 70°C или ниже.
- Снижение допустимой мощности по высоте: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
- Для A/AB-типов при встраиваемом применении или для соответствия применению Type HL необходимо учитывать заполнение отверстия регулировки Io компаундом.
