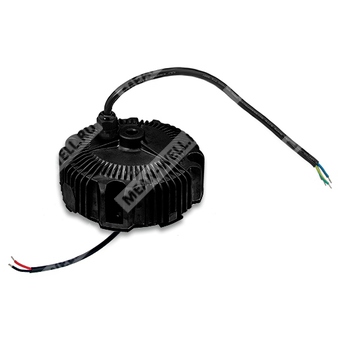

HBG-160-36B - светодиодный драйвер AC/DC 160 Вт с выходом 36 В (CV+CC) и 3-в-1 диммированием.
Идентификация и расшифровка партномера
Партномер: HBG-160-36B
Расшифровка:
- HBG — серия светодиодных драйверов с комбинированным режимом постоянного напряжения + постоянного тока (CV+CC), круглый металлический корпус.
- 160 — номинальная выходная мощность серии: 160 Вт.
- 36 — номинальное выходное напряжение: 36 В DC.
- B — исполнение с функцией 3-в-1 диммирования (1–10 В DC / 10 В PWM / сопротивление), класс защиты IP67 (по таблице типов).
Назначение и область применения
- Питание светодиодных модулей/светильников в режимах CV+CC.
- Применения: LED bay lighting, LED stage lighting, LED spot lighting.
- Исполнение Type “HL” для использования в опасных (классифицированных) зонах: Class I, Division 2.
- Монтаж внутри/снаружи помещений при соблюдении требований по IP и установке.
Выходные параметры (модель 36 В)
| Номинальное выходное напряжение |
36 В DC |
| Диапазон выходного напряжения |
21,6…36 В DC |
| Номинальный ток |
4,4 А |
| Номинальная мощность |
158,4 Вт |
| Пульсации и шум (макс.) |
300 мВп-п |
| Допуск по выходному напряжению |
±2,0% |
| Регулировка по сети |
±0,5% |
| Регулировка по нагрузке |
±1,0% |
| Время запуска / нарастания (тип.) |
2500 мс, 200 мс / 115 В AC; 500 мс, 200 мс / 230 В AC |
| Время удержания (тип.) |
12 мс / 115 В AC, 230 В AC |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC / 127…417 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности при полной нагрузке |
PF > 0,98 / 115 В AC; PF > 0,95 / 230 В AC; PF > 0,92 / 277 В AC |
| КПД (тип.) |
92% |
| Входной ток (тип.) |
1,7 А / 115 В AC; 0,78 А / 230 В AC; 0,7 А / 277 В AC |
| Пусковой ток (тип.) |
65 А (twidth=550 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
| Общее гармоническое искажение |
THD < 20% (нагрузка ≥60% для 115/230 В AC; нагрузка ≥75% для 277 В AC) |
| Макс. число источников на автомате 16 А |
4 шт. (тип B) / 7 шт. (тип C) при 230 В AC |
Функциональные режимы и диммирование (исполнение B)
| Режим стабилизации |
Постоянное напряжение + постоянный ток (CV+CC) |
| Методы диммирования |
1–10 В DC; 10 В PWM (100 Гц…3 кГц); сопротивление |
| Ток источника сигнала диммирования (тип.) |
100 мкА |
| Примечание по подключению диммирования |
Не подключать DIM- к -V |
| Рекомендация по нагрузке |
Рекомендуется прямое подключение к светодиодам; не предназначен для применения с дополнительными драйверами |
Защиты
| Короткое замыкание |
Режим «hiccup», автовосстановление после устранения неисправности |
| Перегрузка по току |
95…108%; ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения с автовосстановлением или восстановлением после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, автовосстановление после снижения температуры |
Условия эксплуатации и конструктив
| Рабочая температура корпуса |
Tcase = −40…+85 °C |
| Максимальная температура корпуса |
Tcase = +85 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/1 цикл, 72 мин по осям X/Y/Z |
| Габариты (диаметр × высота) |
Ø151,68 мм × 66,5 мм |
| Степень защиты оболочки |
IP67 |
Электробезопасность и ЭМС
| Стандарты безопасности |
UL8750 (Type “HL”); CSA C22.2 No.250.13-12; TUV BS EN/EN61347-1; BS EN/EN61347-2-13;
EAC TP TC 004; GB19510.1; GB19510.14; IP65 или IP67 approved
|
| Испытательное напряжение изоляции |
I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС (излучение) |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3;
GB/T 17743; GB17625.1; EAC TP TC 020
|
| ЭМС (устойчивость) |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry;
импульсные помехи (surge): Линия–Земля 4 кВ, Линия–Линия 2 кВ; EAC TP TC 020
|
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методы питания светодиодного модуля: работа возможна как в режиме постоянного тока (прямое питание), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает установочный допуск, регулировку по сети и регулировку по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; ориентироваться по статической характеристике.
- Длительность времени запуска измеряется при холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Влияние конечного изделия: источник рассматривается как компонент; ЭМС зависит от полной установки, производитель конечного оборудования должен повторно квалифицировать соответствие ЭМС для всей системы.
- Срок службы серии > 50 000 часов достижим при температуре корпуса, в особенности в точке tc (или TMP по DLC), около 70 °C или ниже.
- Дерейтинг по температуре окружающей среды на высоте свыше 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для примечаний по установке и обеспечению влагозащиты следует руководствоваться руководством пользователя.
