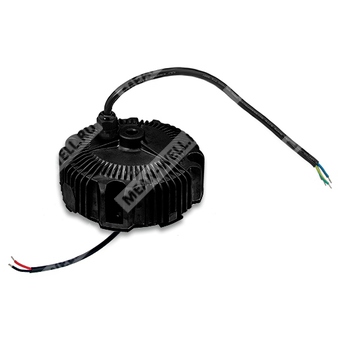

HBG-160-48A - AC/DC LED драйвер 160 Вт с режимами постоянного напряжения и постоянного тока для питания светодиодных модулей.
Расшифровка партномера
HBG — серия LED драйверов (круглый металлический корпус, встроенная активная коррекция коэффициента мощности).
160 — номинальная мощность 160 Вт.
48 — номинальное выходное напряжение 48 В (модельный ряд 24/36/48/60 В).
A — исполнение с регулировкой выходного тока встроенным потенциометром; степень защиты IP65.
Назначение и область применения
- Питание светодиодных светильников: промышленное/цеховое освещение, сценическое и прожекторное освещение, bay lighting.
- Работа в двух режимах: постоянное напряжение (CV) и постоянный ток (CC) в зависимости от нагрузки (характеристика CV+CC).
- Тип «HL» для применения в опасных (классифицированных) зонах: Class I, Division 2.
Ключевые конструктивные и функциональные особенности
- Круглый металлический корпус (fanless), естественная конвекция.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP65 (для исполнения A).
- Рабочая температура корпуса: от -40 до +85 °C (Tcase).
- Режимы защиты: КЗ, перегрузка по току, перенапряжение, перегрев.
Выходные параметры (модель HBG-160-48, применимо к HBG-160-48A)
| Номинальное выходное напряжение | 48 В |
| Диапазон выходного напряжения | 28,8…48 В |
| Номинальный выходной ток | 3,3 А |
| Номинальная мощность | 158,4 Вт |
| Пульсации и шум (макс.) | 300 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по входному напряжению | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время установления/нарастания (прим.) | 2500 мс / 200 мс (115 В AC); 500 мс / 200 мс (230 В AC) |
| Время удержания (прим.) | 12 мс (115 В AC, 230 В AC) |
| КПД (тип.) | 93% |
| Диапазон регулировки выходного тока (для исполнения A/AB) | 1,98…3,3 А (встроенный потенциометр) |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC / 127…417 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF>0,98 (115 В AC); PF>0,95 (230 В AC); PF>0,92 (277 В AC) |
| Полный коэффициент гармонических искажений | <20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| Ток потребления (тип.) | 1,7 А (115 В AC); 0,78 А (230 В AC); 0,7 А (277 В AC) |
| Пусковой ток (тип.) | 65 А, холодный старт, twidth=550 мкс (измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 41…47 В (для 48 В модели); отключение выходного напряжения с автовосстановлением или восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и надежность
| Рабочая температура (температура корпуса Tcase) | -40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X/Y/Z |
| MTBF (мин.) | 2047,8 тыс. ч (Telcordia SR-332); 194,1 тыс. ч (MIL-HDBK-217F, 25 °C) |
Электробезопасность и ЭМС
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13; BIS IS15885 (для 36A,48A,48B,60A,60DA), EAC TP TC 004, GB19510.1, GB19510.14; IP65 или IP67 одобрено |
| Испытательное напряжение (пробой) | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС (излучение) | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥60%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2/3/4/5/6/8/11, BS EN/EN61547; уровень light industry (импульсные помехи: линия-земля 4 кВ, линия-линия 2 кВ), EAC TP TC 020 |
Механические параметры
| Габариты | Ø151,68 мм × 66,5 мм (D × H) |
| Масса | 1,53 кг |
| Кабели (типовые, по механической схеме) | AC: SJTW 18AWG×3C; DC: SJTW 18AWG×2C; длины: 300±20 мм (AC) и 200±20 мм (DC) |
| Степень защиты | IP65 (исполнение A) |
Совместимость режимов питания LED
- Источник способен работать как в режиме стабилизации тока (прямое питание LED), так и в режиме стабилизации напряжения (обычно через дополнительный DC/DC драйвер).
- В области стабилизации тока максимальное напряжение на выходе зависит от конфигурации конечной системы.
Примечания
- Если не указано иначе, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методы питания LED-модуля: см. раздел по методам управления нагрузкой (режимы CV/CC).
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары 12" и оконечной емкости 0,1 мкФ + 47 мкФ (параллельно).
- Допуск: включает установочную погрешность, регулирование по входу и по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время установления измерено при холодном первом включении; переключение ВКЛ/ВЫКЛ может увеличивать время установления.
- Для типа DA КПД ниже типового значения в спецификации на 1%.
- Источник рассматривается как компонент конечного изделия; из-за влияния монтажа производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Типичный ресурс >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Снижение допустимой нагрузки по температуре окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
- Для примечаний по установке и обеспечению степени защиты IP следует использовать руководство пользователя перед применением.
- Для исполнения A/AB при встраиваемом применении необходимо учитывать заполнение отверстия регулировки тока компаундом для соответствия применению Type HL.
