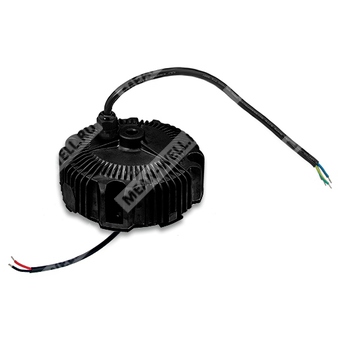

HBG-160-48B - AC/DC светодиодный драйвер 160 Вт для питания LED нагрузок с режимами постоянного напряжения и постоянного тока.
Расшифровка партномера
| HBG | Серия источников питания (светодиодные драйверы) с круглым металлическим корпусом |
| 160 | Номинальная мощность серии: 160 Вт |
| 48 | Номинальное выходное напряжение: 48 В |
| B | Исполнение с функцией «3 в 1» диммирования (1…10 В DC / 10 В PWM / резистивное) |
Назначение и режимы работы
- Источник питания для LED систем с комбинированной характеристикой: режим постоянного напряжения (CV) + режим постоянного тока (CC).
- Работа в области CV и CC согласно типовой нагрузочной характеристике; при КЗ — режим «hiccup» с автоворосстановлением.
- Для B-типа поддерживается «3 в 1» диммирование по входу DIM+ / DIM-.
Исполнение и степень защиты
| Степень защиты оболочки (IP) | IP67 (для типа Blank), IP65 (для типов A/AB), IP67 (для типов B/DA) |
| Для HBG-160-48B | IP67 |
| Корпус | Металлический, круглый; конструкция без вентилятора |
Выход (модель 48 В)
| Номинальное выходное напряжение | 48 В DC |
| Диапазон выходного напряжения | 28,8…48 В (область постоянного тока) |
| Номинальный выходной ток | 3,3 А |
| Номинальная мощность | 158,4 Вт |
| Пульсации и шум (макс.) | 300 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска/нарастания | 2500 мс / 200 мс (115 В AC); 500 мс / 200 мс (230 В AC) |
| Время удержания (тип.) | 12 мс (115 В AC, 230 В AC) |
| Диапазон регулировки тока (для A/AB-типа) | 1,98…3,3 А (через встроенный потенциометр) |
Вход
| Диапазон входного напряжения | 90…305 В AC; 127…417 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | >0,98 (115 В AC); >0,95 (230 В AC); >0,92 (277 В AC) при полной нагрузке |
| Полный коэффициент гармоник (THD) | <20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) для 48 В модели | 93% |
| Ток потребления (тип.) | 1,7 А (115 В AC); 0,78 А (230 В AC); 0,7 А (277 В AC) |
| Пусковой ток (тип.) | 65 А (twidth=550 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Макс. количество БП на автомате 16 А | 4 шт. (тип B) / 7 шт. (тип C) при 230 В AC |
Диммирование (для HBG-160-48B)
| Тип диммирования | «3 в 1»: 1…10 В DC / 10 В PWM / резистивное |
| 1…10 В DC | Аддитивный вход между DIM+ и DIM- |
| PWM | 10 В PWM, частота 100 Гц…3 кГц (между DIM+ и DIM-) |
| Резистивное | Аддитивный резистор между DIM+ и DIM-; диапазон 10 кОм/N…100 кОм/N (N — число драйверов при синхронном диммировании) |
| Ток источника диммирования (тип.) | 100 мкА |
| Важное подключение | Не соединять DIM- с -V |
| Примечание по применению | Рекомендуется прямое подключение к LED; не подходит для работы с дополнительными драйверами |
Защиты
| Перегрузка по току | 95…108%; ограничение тока, автоворосстановление после устранения неисправности |
| Короткое замыкание | Hiccup-режим, автоворосстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с автоворосстановлением или восстановление после перезапуска питания |
| Перегрев | Отключение выходного напряжения, автоворосстановление после снижения температуры |
Электрическая прочность изоляции и ЭМС
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥60%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульсы: линия-земля 4 кВ, линия-линия 2 кВ), EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40…+85°C |
| Максимальная температура корпуса (Tcase) | +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 2047,8 тыс. ч (мин.) Telcordia SR-332 (Bellcore); 194,1 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
| Коэффициент снижения допустимой температуры по высоте | 3,5°C/1000 м для безвентиляторных моделей при высоте >2000 м |
Механические параметры
| Габариты | Ø151,68 мм × 66,5 мм (D × H) |
| Масса | 1,53 кг |
| Упаковка | 8 шт./13,8 кг/1,37 CUFT |
Подключение и проводники (общее для серии)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (красный), -V (чёрный).
- Диммирование для B-типа: DIM+ (фиолетовый), DIM- (розовый).
Стандарты безопасности
| Безопасность | UL8750 (тип «HL»), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13; BIS IS15885 (для 36A, 48A, 48B, 60A, 60DA), EAC TP TC 004, GB19510.1, GB19510.14; IP65 или IP67 одобрено |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика выбора режима питания LED нагрузки приведена в разделе «Методы питания LED модуля».
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться дерейтинг; ориентироваться по разделу «Статическая характеристика».
- Время запуска измерено при холодном старте; частые включения/выключения могут увеличивать время запуска.
- Для DA-типа КПД ниже типового значения спецификации на 1%.
- Изделие рассматривается как компонент в составе конечного оборудования; ЭМС зависит от монтажа, требуется повторная квалификация ЭМС на уровне конечного изделия.
- Типичный ресурс работы >50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Для предупреждений по установке и обеспечения заявленной влагозащиты необходимо следовать руководству пользователя.
- Для A/AB-типа при применении по типу HL необходимо учитывать встроенное использование или заполнение отверстия регулировки тока компаундом.
