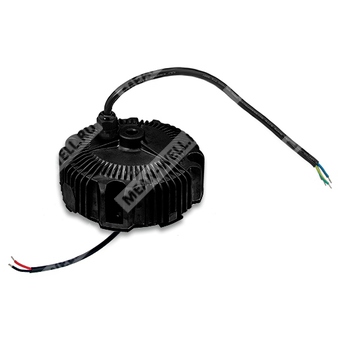

HBG-160-60A - светодиодный AC/DC драйвер 160 Вт с комбинированным режимом стабилизации напряжения и тока для питания LED модулей.
Расшифровка партномера HBG-160-60A
| HBG | Серия LED драйверов с круглым металлическим корпусом, активной коррекцией коэффициента мощности и исполнениями IP65/IP67 |
| 160 | Номинальная мощность серии: 160 Вт |
| 60 | Номинальное выходное напряжение: 60 В |
| A | Функциональная опция: выходной ток Io регулируется встроенным потенциометром; степень защиты IP65 |
Назначение и особенности
- Драйвер для светодиодного освещения: bay lighting, сценическое и прожекторное освещение.
- Выходной режим: комбинированный «постоянное напряжение + постоянный ток» (CV+CC).
- Корпус: круглый металлический, пассивное охлаждение (без вентилятора), работа при свободной конвекции воздуха.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Исполнение «HL» для применения в опасных (классифицированных) зонах: Class I, Division 2.
Параметры выхода (HBG-160-60…)
| Номинальное выходное напряжение | 60 В |
| Диапазон выходного напряжения | 36 ~ 60 В |
| Номинальный ток | 2,6 А |
| Номинальная мощность | 156 Вт |
| Пульсации и шум (макс.) | 300 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная регулировка | ±0,5% |
| Нагрузочная регулировка | ±1,0% |
| Время запуска / нарастания | 2500 мс, 200 мс / 115 VAC; 500 мс, 200 мс / 230 VAC |
| Время удержания (тип.) | 12 мс / 115 VAC, 230 VAC |
Регулировка выходного тока (исполнение A)
| Диапазон регулировки тока | 1,6 ~ 2,6 А (регулировка встроенным потенциометром) |
Параметры входа
| Диапазон входного напряжения | 90 ~ 305 VAC / 127 ~ 417 VDC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | >0,98 / 115 VAC; >0,95 / 230 VAC; >0,92 / 277 VAC |
| КПД (тип.) | 93,5% |
| Ток потребления (тип.) | 1,7 А / 115 VAC; 0,78 А / 230 VAC; 0,7 А / 277 VAC |
| Пусковой ток (тип.) | Холодный старт 65 А (twidth=550 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 VAC |
| КНИ (THD) | <20% (при нагрузке ≥60% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| Макс. число БП на автомате 16 А | 4 шт. (автомат типа B) / 7 шт. (автомат типа C) при 230 VAC |
Защиты
| Короткое замыкание | Режим «hiccup», автовосстановление после устранения неисправности |
| Перегрузка по току | 95 ~ 108%; ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение на выходе | Отключение выходного напряжения с автовосстановлением либо восстановление после перепитания |
| Перегрев | Отключение выходного напряжения; автовосстановление после снижения температуры |
Эксплуатационные условия
| Рабочая температура корпуса | Tcase = -40 ~ +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| Высота установки | Для высот >2000 м: снижение допустимой температуры окружающей среды 3,5 °C на 1000 м (безвентиляторные модели) |
Электробезопасность и ЭМС
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13; BIS IS15885 (для 36A,48A,48B,60A,60DA), EAC TP TC 004, GB19510.1, GB19510.14 |
| Степень защиты оболочки | IP65 (для исполнения A) |
| Испытательное напряжение (вход-выход/вход-PE/выход-PE) | 3,75 кВ AC / 2 кВ AC / 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25 °C / 70% RH (вход-выход, вход-PE, выход-PE) |
| Помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥60%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозовой импульс: линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020 |
Механические данные
| Габариты (диаметр × высота) | Ø151,68 мм × 66,5 мм |
| Масса | 1,53 кг |
Примечания
- Если не указано иначе, параметры измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Методика измерения пульсаций/шума: полоса 20 МГц, витая пара 12" с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает установочную точность, линейную и нагрузочную регулировки.
- При низком входном напряжении может требоваться снижение допустимой нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измеряется при холодном пуске; частые включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент в составе конечного изделия; производитель конечного изделия должен повторно квалифицировать соответствие требованиям ЭМС на уровне всей установки.
- Для класса применения Type HL для исполнений A/AB требуется учитывать встроенное применение или заполнение отверстия регулировки Io компаундом.
- Перед применением учитывать указания руководства по установке и требования к обеспечению влагозащиты IP.
