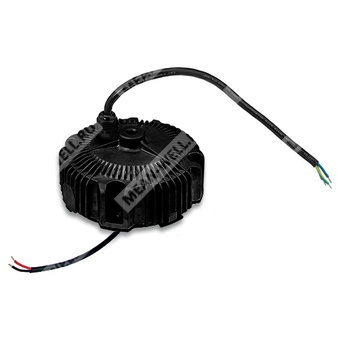

HBG-160-60B - AC/DC светодиодный драйвер для питания светодиодных модулей в режимах постоянного напряжения и постоянного тока.
Идентификация и назначение
Партномер: HBG-160-60B
Тип изделия: светодиодный драйвер AC/DC, серия HBG-160, 160 Вт, с активной коррекцией коэффициента мощности (PFC), безвентиляторное исполнение, круглый металлический корпус.
Применения: LED bay lighting, LED stage lighting, LED spot lighting; исполнение Type “HL” для использования в опасных (классифицированных) зонах Class I, Division 2.
Расшифровка партномера HBG-160-60B
- HBG — серия драйверов круглого форм-фактора для светодиодного освещения.
- 160 — номинальная мощность серии: 160 Вт.
- 60 — номинальное выходное напряжение: 60 В.
- B — функциональная опция: диммирование «3 в 1» (1–10 В DC / 10 В PWM / сопротивление) между DIM+ и DIM-.
Ключевые особенности
- Выход: сочетание режимов постоянного напряжения + постоянного тока (CV+CC).
- Активная PFC.
- Степень защиты корпуса: IP67 (для B-типа по таблице кодирования типов).
- Диапазон рабочих температур по температуре корпуса: -40…+85 °C (free air convection).
Электрические параметры выхода (модель 60 В)
| Параметр | Значение для HBG-160-60 (актуально для 60B) |
| Номинальное выходное напряжение | 60 В |
| Диапазон выходного напряжения | 36…60 В |
| Номинальный выходной ток | 2,6 А |
| Номинальная мощность | 156 Вт |
| Пульсации и шум (макс.) | 300 мВ пик‑пик |
| Допуск выходного напряжения | ±2,0 % |
| Регулирование по сети | ±0,5 % |
| Регулирование по нагрузке | ±1,0 % |
| Установка/время нарастания | 2500 мс, 200 мс / 115 VAC; 500 мс, 200 мс / 230 VAC |
| Время удержания (тип.) | 12 мс / 115 VAC, 230 VAC |
| Регулировка выходного тока (для типов A/AB; потенциометр) | 1,6…2,6 А |
Диммирование (для типа B)
| Параметр | Значение |
| Методы диммирования | 1–10 В DC; 10 В PWM; сопротивление |
| Вход PWM | 10 В PWM, частота 100 Гц…3 кГц |
| Ток источника диммирования (тип.) | 100 мкА |
| Подключение | Регулировка между DIM+ и DIM-; запрещено соединять DIM- с -V |
| Диммирование сопротивлением | 10 кОм/N…100 кОм/N (N — число драйверов при синхронном диммировании) |
| Особенность 0% яркости | Для доведения до 0% рекомендуется схема с выключателем и реле (включение/выключение светильника) |
Параметры входа питания
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 VAC; 127…417 VDC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | >0,98 / 115 VAC; >0,95 / 230 VAC; >0,92 / 277 VAC |
| КПД (тип.) | 93,5 % |
| Входной ток (тип.) | 1,7 А / 115 VAC; 0,78 А / 230 VAC; 0,7 А / 277 VAC |
| Пусковой ток (тип.) | 65 А (twidth=550 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 VAC |
| КНИ (THD) | <20% (при нагрузке ≥60% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| Макс. кол-во БП на автомат 16 А | 4 шт. (тип B) / 7 шт. (тип C) при 230 VAC |
Защиты
| Функция | Режим работы |
| Короткое замыкание | Режим «hiccup», автовосстановление после устранения неисправности |
| Перегрузка по току | 95…108%; ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с автовосстановлением или восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автовосстановление после снижения температуры |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type “HL”), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13; BIS IS15885 (для 36A,48A,48B,60A,60DA), EAC TP TC 004, GB19510.1, GB19510.14; IP65/IP67 approved |
| ЭМС (эмиссия) | BS EN/EN55015; BS EN/EN61000-3-2 Class C (@нагрузка ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульс: Линия‑Земля 4 кВ, Линия‑Линия 2 кВ); EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-Выход: 3,75 кВ AC; Вход-FG: 2 кВ AC; Выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-Выход, Вход-FG, Выход-FG: 100 МОм / 500 VDC / 25 °C / 70% RH |
Условия эксплуатации и надежность
| Параметр | Значение |
| Рабочая температура (по корпусу) | Tcase = -40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | мин. 2047,8 тыс. ч (Telcordia SR-332); мин. 194,1 тыс. ч (MIL-HDBK-217F, 25 °C) |
Конструктив и подключение
| Параметр | Значение |
| Степень защиты | IP67 (для типа B) |
| Габариты | Ø151,68 мм × 66,5 мм (D × H) |
| Масса | 1,53 кг |
| Подключение входа | AC/L (коричневый), AC/N (синий), FG (зелёно‑жёлтый) |
| Подключение выхода | +V (красный), -V (чёрный) |
| Провода (по мех. чертежу) | Вход: SJTW 18AWG×3C; выход: SJTW 18AWG×2C; диммирование: SVT 18AWG×2C |
| Монтаж | 4 отверстия Ø6,0; подвесной узел/резьба M10×P1,5-18h (по чертежу корпуса) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Методы питания светодиодного модуля: работа возможна как в режиме постоянного тока (прямое питание LED), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск выходного напряжения включает установочную погрешность, регулирование по сети и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; ориентироваться по разделу статических характеристик.
- Время запуска измерено при холодном первом включении; при циклах включение/выключение время запуска может увеличиваться.
- Влияние установки на ЭМС: изделие рассматривается как компонент, итоговую соответствие ЭМС должен подтверждать производитель конечного оборудования.
- Типовой срок службы >50 000 часов достигается при температуре корпуса (tc/TMP) около 70 °C или ниже.
- При высоте эксплуатации более 2000 м: дерейтинг по температуре окружающей среды 3,5 °C/1000 м для безвентиляторных моделей (и 5 °C/1000 м для моделей с вентилятором).
- Для замечаний по применению и установке, влияющих на водозащиту IP, следует руководствоваться руководством пользователя (LED_EN).
- Для типов A/AB при использовании как Type HL необходимо учитывать применение в составе изделия или заполнение отверстия регулировки тока компаундом.
