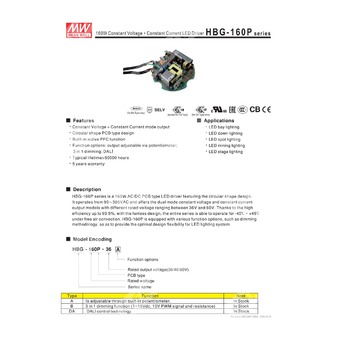

HBG-160P-60A - печатный AC/DC драйвер светодиодов 160 Вт с комбинированным выходом CV+CC для 60 В систем.
Расшифровка партномера
- HBG — серия LED драйверов (AC/DC) с комбинированным режимом постоянного напряжения и постоянного тока.
- 160P — номинальная мощность 160 Вт; исполнение «PCB type» (печатная плата) круглой формы.
- 60 — номинальное выходное напряжение 60 В.
- A — функциональная опция: регулировка выходного тока встроенным потенциометром (Io adjustable via built-in potentiometer).
Назначение и принцип работы
HBG-160P-60A предназначен для питания светодиодных модулей/светильников от сети переменного тока в широком диапазоне входных напряжений.
Источник поддерживает работу в режиме постоянного напряжения и переходит в область стабилизации тока (ограничение тока) в пределах заданного диапазона, что позволяет применять его как для прямого питания LED (CC), так и для систем, где требуется CV режим.
Ключевые особенности
- Комбинированный выход: постоянное напряжение + постоянный ток (CV+CC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Безвентиляторное охлаждение (естественная конвекция).
- Круглая печатная плата (PCB type, circular shape design).
- Уровень безопасности: SELV.
Выходные параметры (модель 60 В)
| Номинальное выходное напряжение | 60 В DC |
| Диапазон выходного напряжения | 36…60 В |
| Номинальный выходной ток | 2,6 А |
| Номинальная мощность | 156 Вт |
| Пульсации и шум (макс.) | 300 мВп-п |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Область стабилизации тока | см. раздел «Статическая характеристика» (график) |
| Диапазон регулировки тока (A-тип) | 1,6…2,6 А |
| Время запуска/нарастания | 2500 мс, 200 мс / 115 В AC; 500 мс, 200 мс / 230 В AC |
| Время удержания (тип.) | 12 мс / 115 В AC, 230 В AC |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…417 В DC |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,98 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC |
| Коэффициент гармонических искажений | THD < 20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) | 93,5% |
| Входной ток переменного тока | 1,7 А / 115 В AC; 0,78 А / 230 В AC; 0,7 А / 277 В AC |
| Пусковой ток (тип.) | 65 А (twidth=550 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Макс. число БП на автомате 16 А | 4 шт. (тип B) / 7 шт. (тип C) при 230 В AC |
Защиты
| Защита от перегрузки по току | 95…108%; ограничение тока (constant current limiting), автовосстановление после устранения причины |
| Защита от перенапряжения | 65…75 В; отключение выходного напряжения, автовосстановление или восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после снижения температуры |
Электробезопасность и ЭМС
| Стандарты безопасности | UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС излучение | соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС устойчивость | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура окружающей среды | Ta = -40…+45°C |
| Рабочая влажность | 20…95% RH (без конденсации) |
| Температура/влажность хранения | -40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45°C) |
| Вибрация | 10…500 Гц, 2G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 2612,1 тыс. ч (мин.) Telcordia SR-332; 195,6 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические параметры и подключение
| Исполнение | PCB type, круглая плата |
| Масса | 0,4 кг |
| Габариты | см. раздел «Механическая спецификация» (чертеж) |
Степень защиты оболочки (IP)
Класс защиты IP для HBG-160P-60A в предоставленном документе не указан; применение IP-класса как параметра изделия не подтверждено.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Диаграммы и режимы питания LED приведены в разделе «Методы питания LED модуля».
- Пульсации/шум измеряются в полосе 20 МГц с использованием 12" витой пары, с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск по выходному напряжению включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении может требоваться снижение мощности; ориентироваться по разделу «Статическая характеристика».
- Время запуска измеряется при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент конечного изделия; производитель конечного оборудования должен повторно квалифицировать требования ЭМС на уровне готовой установки.
- Для высот более 2000 м: температурное снижение допустимой нагрузки 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Функциональные испытания должны выполняться с заливкой (potting), включая функцию защиты от перегрева.
