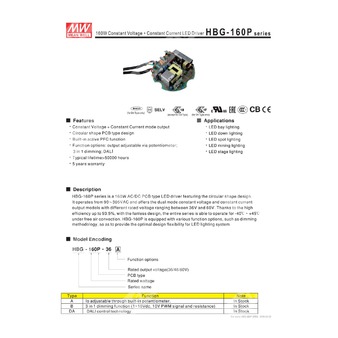

HBG-160P-60B - печатный AC/DC драйвер для питания светодиодов с комбинированным выходом постоянного напряжения и тока (CV+CC) и функцией диммирования.
Расшифровка партномера
- HBG — серия LED-драйверов MEAN WELL с активным корректором коэффициента мощности (PFC).
- 160 — номинальная выходная мощность 160 Вт (класс 160 W).
- P — исполнение печатного типа (PCB type).
- 60 — номинальное выходное напряжение 60 В (модельный ряд 36/48/60 В).
- B — вариант с диммированием «3 в 1»: 1–10 В DC, PWM 10 В, резистивное.
Назначение и функциональные особенности
- Назначение: питание светодиодных модулей/сборок в системах освещения.
- Выходной режим: постоянное напряжение + постоянный ток (двухрежимная характеристика CV+CC).
- Активный PFC: повышенный коэффициент мощности и снижение гармоник сети.
- Вариант B: диммирование 3 в 1 через вход DIM+ / DIM-.
- Рекомендуемое применение при диммировании: прямое подключение к LED; не рекомендуется использовать совместно с дополнительными драйверами.
Применения (типовые)
- светильники для торговых/складских зон (bay lighting)
- downlight
- spot lighting
- освещение для горнодобывающей промышленности
- сценическое освещение
Выходные параметры (HBG-160P-60)
| Номинальное выходное напряжение | 60 В |
| Диапазон выходного напряжения | 36…60 В |
| Номинальный выходной ток | 2,6 А |
| Номинальная выходная мощность | 156 Вт |
| Пульсации и шум (макс.) | 300 мВ пик‑пик |
| Точность установки выходного напряжения | ±2,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время запуска / нарастания | 500 мс, 200 мс (при 230 В AC) |
| Время удержания (тип.) | 12 мс (115/230 В AC) |
| Зона постоянного тока | не указано для 60 В модели (см. раздел «Методы управления LED-модулем») |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…417 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥0,98 (115 В AC); PF ≥0,95 (230 В AC); PF ≥0,92 (277 В AC) |
| Полные гармонические искажения тока | THD < 20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) | 93,5% |
| Входной ток (тип.) | 1,7 А (115 В AC); 0,78 А (230 В AC); 0,7 А (277 В AC) |
| Пусковой ток (тип.) | 65 А (ширина 550 мкс, измерение при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Макс. количество БП на автомате 16 А | 4 шт. (тип B) / 7 шт. (тип C) при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
Диммирование (вариант B, 3 в 1)
| Методы управления яркостью | 1–10 В DC; PWM 10 В; резистивное управление |
| Частота PWM | 100 Гц…3 кГц |
| Ток источника сигнала диммирования (тип.) | 100 мкА |
| Подключение DIM- | запрещено соединять DIM- с -V |
| Резистивное диммирование | 10 кОм/N … 100 кОм/N (N — число драйверов при синхронизации) |
Защиты
| Перегрузка по току | 95…108%; ограничение постоянным током, автовосстановление после устранения причины |
| Перенапряжение на выходе | 65…75 В |
| Перегрев | отключение выходного напряжения, автовосстановление после снижения температуры |
Электрическая безопасность и электромагнитная совместимость
| Стандарты безопасности | UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход-выход / вход-FG / выход-FG), 500 В DC, 25°C, 70% RH |
| ЭМС (эмиссия) | BS EN/EN55015; BS EN/EN61000-3-2 класс C (нагрузка ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень «light industry»; грозоимпульс: линия‑земля 4 кВ, линия‑линия 2 кВ; EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура окружающей среды | -40…+45°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45°C) |
| Виброустойчивость | 10…500 Гц, 2G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
| MTBF | 2612,1 тыс. ч (мин., Telcordia SR‑332); 195,6 тыс. ч (мин., MIL‑HDBK‑217F, 25°C) |
Механические и общие данные
| Исполнение | печатный модуль круглой формы (PCB type, circular shape) |
| Габаритные размеры | см. раздел механических размеров; внешний диаметр 124,6 мм; высота 34 мм |
| Масса | 0,4 кг |
| Упаковка | 36 шт./15,4 кг/1,35 CUFT |
| Класс защиты IP | не указан |
Примечания
- Если не оговорено иное, параметры измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12", с конденсаторами 0,1 мкФ и 47 мкФ параллельно на конце.
- Допуск включает: погрешность установки, регулирование по сети и по нагрузке.
- При низких входных напряжениях может требоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом «холодном» старте; циклы включения/выключения могут увеличивать время запуска.
- Показатели ЭМС зависят от конечной установки; производитель конечного изделия должен повторно квалифицировать соответствие директивам ЭМС на уровне системы.
- Данные по ресурсу приводятся для условий Ta около 45°C или ниже.
- Для высоты эксплуатации выше 2000 м: дерейтинг температуры окружающей среды 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Функциональные испытания должны проводиться при заливке компаундом, включая защиту от перегрева.
