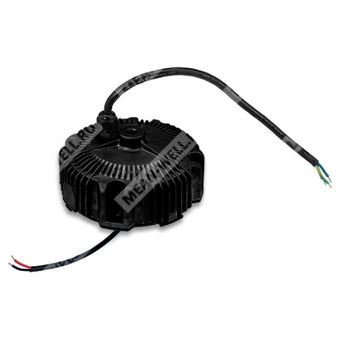

HBG-200-60A - AC/DC светодиодный драйвер 200 Вт с комбинированным режимом стабилизации напряжения и тока для питания LED модулей.
Расшифровка партномера HBG-200-60A
| HBG | Серия AC/DC LED драйверов круглого исполнения (класс I), режимы постоянного напряжения и постоянного тока |
| 200 | Номинальная мощность серии: 200 Вт |
| 60 | Номинальное выходное напряжение: 60 В |
| A | Исполнение с регулировкой выходного тока Io встроенным потенциометром; степень защиты IP65 |
Назначение и область применения
- Питание LED светильников (high/low bay, canopy, stage, spot), наружные архитектурные системы освещения.
- Работа в режиме постоянного тока (прямое питание LED) или постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Исполнение типа “HL” для применения в Class I, Division 2 hazardous (classified) location (указано для серии).
Ключевые особенности серии (применимо к HBG-200-60A)
- Комбинированный выход: режим постоянного напряжения + режим постоянного тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус круглой формы, конструкция класса I.
- Степень защиты: IP65 (по коду исполнения A).
Выходные параметры (HBG-200-60)
| Номинальное выходное напряжение | 60 В |
| Диапазон выходного напряжения | 36 ~ 60 В |
| Номинальный ток | 3,3 А |
| Номинальная мощность | 198 Вт |
| Диапазон регулировки тока (Io) | 1,98 ~ 3,3 А (для A-типа — регулировка потенциометром) |
| Пульсации и шум (макс.) | 350 мВп-п |
| Точность установки выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска / нарастания | 2500 мс, 200 мс / 115 В~; 500 мс, 200 мс / 230 В~ |
| Время удержания (тип.) | 12 мс / 115 В~, 230 В~ |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 В~; 127 ~ 417 В= |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | >0,98 / 115 В~; >0,95 / 230 В~; >0,92 / 277 В~ |
| КПД (тип.) | 93,5% |
| Входной ток (тип.) | 1,9 А / 115 В~; 1,0 А / 230 В~; 0,9 А / 277 В~ |
| Пусковой ток (тип.) | 85 А (twidth=600 мкс, измерено при 50% Ipeak) при 230 В~; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В~ |
| Коэффициент гармонических искажений | <20% (при нагрузке ≥60% для 115/230 В~; при нагрузке ≥75% для 277 В~) |
| Макс. число БП на автомате 16 А | 4 шт. (тип B) / 7 шт. (тип C) при 230 В~ |
Защиты
| Короткое замыкание | Режим hiccup или ограничение постоянным током; автовосстановление после устранения неисправности |
| Перегрузка по току | Ограничение постоянным током; автовосстановление после устранения неисправности |
| Превышение тока (уровень) | 95 ~ 108% |
| Защита от перенапряжения | Отключение выходного напряжения с автовосстановлением или восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход-выход: 3,75 кВ~; вход-FG: 2 кВ~; выход-FG: 0,5 кВ~ |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм / 500 В= / 25°C / 70% RH |
Соответствие стандартам (без детализации по регионам)
| Безопасность | UL8750 (тип “HL”), CSA C22.2 No.250.13-12, BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; также указаны региональные стандарты и одобрение IP65/IP67 для серии |
| ЭМС, помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (@нагрузка ≥60%); BS EN/EN61000-3-3 |
| ЭМС, устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульс: L-PE 4 кВ, L-L 2 кВ) |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40 ~ +85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин/1 цикл, всего 72 мин по осям X, Y, Z |
| MTBF | 2042,7 тыс. часов (мин.) Telcordia SR-332; 207,4 тыс. часов (мин.) MIL-HDBK-217F (25°C) |
| Дерейтинг по высоте | 3,5°C/1000 м (безвентиляторные модели) при высоте >2000 м |
Механические и конструктивные данные
| Корпус | Case No.211 |
| Степень защиты | IP65 (исполнение A) |
| Габариты (по чертежу серии) | Диаметр корпуса около 151,68 мм; высота около 66,5 мм (прочие размеры и точки измерения tc/Ta приведены на механическом чертеже) |
| Масса | 1,53 кг |
| Подключение (типовое для серии) | AC/L (коричневый), AC/N (синий), FG (зелено-желтый); выход Vo+ (красный), Vo- (черный) |
Функциональные исполнения серии и привязка к HBG-200-60A
| Blank | Io фиксированный, IP67 |
| A | Io регулируемый встроенным потенциометром, IP65 |
| B | 3-в-1 диммирование (0–10 В, 10 В PWM, резистор), IP67 |
| AB | Io регулируемый потенциометром + 3-в-1 диммирование, IP65 |
| DA | DALI (IEC62386-101/102/207), IP67 |
Примечания
- Если не указано иное, параметры измерены при входе 230 В~, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12" витой пары, оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; ориентироваться по разделу статических характеристик.
- Время запуска измеряется при «холодном» первом старте; циклы включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент в составе конечного изделия; из-за влияния монтажа на ЭМС производитель конечного изделия должен повторно подтвердить соответствие по ЭМС для всей установки.
- Серия обеспечивает типовую наработку >50 000 ч при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Перед применением следует учитывать монтажные указания и рекомендации по обеспечению влагозащиты (ссылка на руководство пользователя приведена в документе).
- Для исполнения A/AB при применении требований Type HL необходимо учитывать встраиваемый монтаж или заполнение отверстия регулировки Io компаундом.
