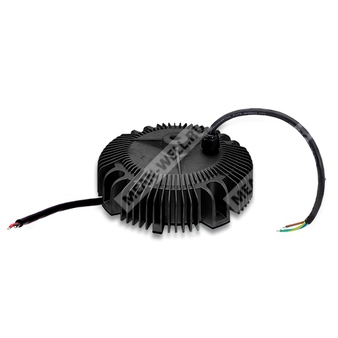

HBG-240-24A - светодиодный AC/DC драйвер 240 Вт с комбинированным режимом постоянного напряжения и постоянного тока (24 В).
Расшифровка партномера
- HBG — серия светодиодных драйверов в круглом металлическом корпусе.
- 240 — номинальная выходная мощность 240 Вт.
- 24 — номинальное выходное напряжение 24 В DC.
- A — исполнение с IP65 и регулировкой выходного тока (Io) встроенным потенциометром (без функции 3-в-1 диммирования и без DALI).
Назначение и область применения
- Питание светодиодных систем: освещение складов/промышленных помещений (bay lighting), сценическое и прожекторное (spot) освещение.
- Работа в двух режимах: постоянное напряжение и постоянный ток (выбор режима определяется рабочей областью нагрузки).
- Естественное охлаждение (без вентилятора), эксплуатация внутри и вне помещений при соблюдении требований по температуре корпуса.
Ключевые конструктивные и функциональные особенности
- Круглый металлический корпус, исполнение класса I (с защитным заземлением FG).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты оболочки: IP65 (для A-Type).
- Ресурс по наработке на отказ (MTBF): 1792.9 тыс. ч (min., Telcordia SR-332); 172.4 тыс. ч (min., MIL-HDBK-217F, 25°C).
Выходные параметры (HBG-240-24)
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного напряжения | 14.4…24 В |
| Номинальный выходной ток | 10 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Допуск выходного напряжения | ±2.0% |
| Регулирование по сети | ±0.5% |
| Регулирование по нагрузке | ±0.5% |
| Диапазон регулировки выходного тока (для A-Type) | 6…10 А (встроенный потенциометр) |
Выход: динамические характеристики
| Время включения / нарастания | 500 мс / 120 мс (230 В AC); 2500 мс / 120 мс (115 В AC) |
| Время удержания (тип.) | 15 мс (115 В AC, 230 В AC) |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | >0.98 (115 В AC), >0.95 (230 В AC), >0.93 (277 В AC) |
| Полный коэффициент гармонических искажений (THD) | <20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥80% при 277 В AC) |
| Ток потребления (тип.) | 2.5 А / 115 В AC; 1.3 А / 230 В AC; 1.2 А / 277 В AC |
| Пусковой ток (тип.) | 75 А (cold start, twidth=680 мкс, 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0.75 мА / 277 В AC |
Энергетические показатели
Защиты
| Защита от перегрузки по току | 95…108%; ограничение тока, автовосстановление после устранения неисправности |
| Защита от короткого замыкания | Режим «hiccup», автовосстановление после устранения неисправности |
| Защита от перенапряжения | Отключение и фиксация (latch); восстановление повторным включением питания |
| Защита от перегрева | Отключение выходного напряжения; автовосстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса | Tcase = −40…+75°C |
| Максимальная температура корпуса | Tcase = +75°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура хранения | −40…+80°C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 (independent); BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
| Устойчивость к помехам (иммунитет) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; грозоимпульс: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
| Эмиссия помех | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥75%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3.75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0.5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм (500 В DC, 25°C, 70% RH) |
Монтажные и габаритные данные
| Габариты | Ø191.5 мм × 69 мм (диаметр × высота) |
| Масса | 2.1 кг |
| Исполнение по степени защиты | IP65 (A-Type) |
Прочие параметры
| Диапазон регулировки тока (характеристика) | (ссылка в документе на раздел «Статическая характеристика»; для A-Type регулировка потенциометром) |
| Макс. число блоков на автомате 16 А (230 В AC) | 2 шт. (автомат типа B) / 3 шт. (автомат типа C) |
| Частота преобразования (fosc) | 100 кГц |
Примечания
- Если параметр явно не указан, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Следует учитывать режимы питания светодиодного модуля: возможна работа в режиме постоянного тока (прямое питание) или постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0.1 мкФ и 47 мкФ, подключенных параллельно.
- Допуск выходного напряжения включает установочную погрешность, регулирование по сети и по нагрузке.
- При низких входных напряжениях может потребоваться снижение нагрузки; приведена ссылка на раздел «Статическая характеристика».
- Время включения измерено при холодном старте; повторные включения/выключения могут увеличивать время включения.
- Исполнение DA имеет КПД на 1% ниже исполнения A.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; ЭМС зависит от установки, и производитель конечного оборудования должен повторно подтвердить соответствие по ЭМС на уровне системы.
- Ожидаемый срок службы >50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Для высот эксплуатации выше 2000 м: снижение допустимой температуры окружающей среды 3.5°C на 1000 м для безвентиляторных моделей.
- Для рекомендаций по применению и обеспечению влагозащиты требуется руководство пользователя.
- Для A/AB типов при встраивании требуется учесть необходимость заливки отверстия регулировки тока компаундом для соответствия применению Type HL.
