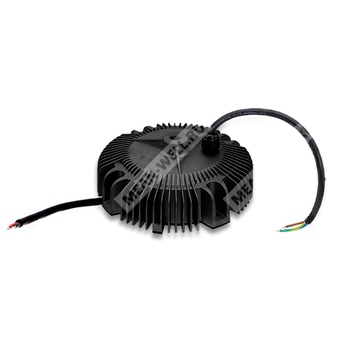

HBG-240-36A - AC/DC светодиодный драйвер (источник питания) 240 Вт для питания LED нагрузок в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
- HBG — серия LED драйверов в круглом металлическом корпусе (класс I, с активной коррекцией коэффициента мощности).
- 240 — номинальная выходная мощность: 240 Вт.
- 36 — номинальное выходное напряжение: 36 В.
- A — исполнение с регулировкой выходного тока Io встроенным потенциометром; степень защиты корпуса IP65.
Назначение и режим работы
Драйвер предназначен для питания светодиодных систем и может работать как:
источник постоянного тока (прямое питание светодиодной матрицы в области стабилизации тока) либо как
источник постоянного напряжения (обычно с внешним DC/DC драйвером).
Основные особенности
- Выходной режим: постоянное напряжение + постоянный ток.
- Круглый металлический корпус, конструкция класса I (с защитным заземлением).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: для исполнения A — IP65 (для серии также встречаются IP67/IP65 в зависимости от исполнения).
- Возможность регулировки выходного тока: для A-типа — встроенным потенциометром.
Выходные параметры (HBG-240-36A)
| Номинальное выходное напряжение |
36 В |
| Диапазон выходного напряжения (область постоянного напряжения) |
21,6…36 В |
| Область постоянного тока (для 36 В модели) |
25,2…36 В |
| Номинальный выходной ток |
6,7 А |
| Номинальная мощность |
240 Вт |
| Пульсации и шум (макс.) |
250 мВп-п |
| Диапазон регулировки тока (для A-типа) |
4,0…6,7 А (встроенный потенциометр) |
| Точность выходного напряжения |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время запуска / время нарастания |
500 мс / 120 мс (при 230 В AC); 2500 мс / 120 мс (при 115 В AC) |
| Время удержания (тип.) |
15 мс (115 В AC, 230 В AC) |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности при полной нагрузке |
PF>0,98 (115 В AC); PF>0,95 (230 В AC); PF>0,93 (277 В AC) |
| Полный коэффициент гармонических искажений |
THD<20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥80% при 277 В AC) |
| Входной ток (тип.) |
2,5 А / 115 В AC; 1,3 А / 230 В AC; 1,2 А / 277 В AC |
| Пусковой ток (тип.) |
75 А (холодный старт, twidth=680 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА / 277 В AC |
| Макс. количество источников на автомате 16 А |
2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Эффективность (тип.)
| КПД (тип.) для 36 В модели |
92,5% |
Защиты
| Короткое замыкание |
Режим «hiccup», автовосстановление после устранения неисправности |
| Перегрузка по току |
95…108%; ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение |
43…52 В; отключение и фиксация, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, автовосстановление после снижения температуры |
Изоляция и электрическая прочность
| Испытательное напряжение |
Вход-выход: 3,75 кВ AC; вход-PE: 2 кВ AC; выход-PE: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход / вход-PE / выход-PE: 100 МОм (500 В DC, 25°C, 70% RH) |
ЭМС (соответствие)
| Помехоэмиссия |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥75%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсные перенапряжения: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020
|
Условия эксплуатации и надежность
| Рабочая температура корпуса |
Tcase = −40…+75 °C |
| Максимальная температура корпуса |
Tcase = +75 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| MTBF (минимум) |
1792,9 тыс. ч (Telcordia SR-332); 172,4 тыс. ч (MIL-HDBK-217F, 25 °C) |
Механические данные
| Габариты (диаметр × высота) |
⌀191,5 мм × 69 мм |
| Масса |
2,1 кг |
| Упаковка |
8 шт. / 18,3 кг / 2,09 куб. фута |
Степень защиты и исполнение
| Исполнение HBG-240-36A |
IP65 |
| Примечание по исполнению |
Регулировка выходного тока Io встроенным потенциометром |
Соответствие стандартам безопасности
| Стандарты безопасности (серия) |
UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 (independent); BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004; IP65 или IP67 approved
|
Применения
- Светодиодное освещение high-bay (промышленное подвесное).
- Сценическое светодиодное освещение.
- Светодиодные прожекторы (spot lighting).
Примечания
- Если параметр не оговорен отдельно, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и оконечной емкости 0,1 мкФ + 47 мкФ (параллельно).
- Допуск по выходному напряжению включает: установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; ориентироваться по разделу статической характеристики.
- Время запуска измерено при холодном первом включении; повторные включения/выключения могут увеличивать время запуска.
- Исполнение DA имеет КПД ниже, чем A-тип, на 1%.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; ЭМС зависит от установки, конечный производитель должен повторно квалифицировать соответствие по ЭМС на уровне изделия.
- Типовой ресурс >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Для высот эксплуатации более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м для безвентиляторных моделей и на 5°C на каждые 1000 м для моделей с вентилятором.
- Для замечаний по установке и обеспечению влагозащиты IP следует обращаться к руководству пользователя перед применением.
- Для A/AB типов при применении в составе (built-in) или для соответствия Type HL следует учитывать необходимость заполнения отверстия регулировки Io компаундом.
