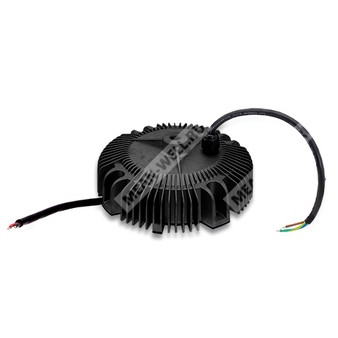

HBG-240-36B - AC/DC светодиодный драйвер 240 Вт с комбинированным режимом CV+CC и входом диммирования 3-в-1.
Расшифровка партномера HBG-240-36B
- HBG — серия светодиодных драйверов в круглом металлическом корпусе (Class I), с активной коррекцией коэффициента мощности (PFC).
- 240 — номинальная выходная мощность 240 Вт.
- 36 — номинальное выходное напряжение 36 В (варианты серии: 24/36/48/60 В).
- B — исполнение с функцией диммирования «3-в-1» (1–10 В DC / PWM 10 В / сопротивление), степень защиты IP67.
Назначение и применение
HBG-240-36B — источник питания/драйвер для светодиодных систем, способный работать как в режиме постоянного напряжения, так и в режиме постоянного тока (двухрежимный выход CV+CC).
- LED bay lighting
- LED stage lighting
- LED spot lighting
Ключевые особенности
- Выход: постоянное напряжение + постоянный ток (двухрежимный характер регулирования).
- Встроенная активная PFC.
- Круглый металлический корпус, Class I (наличие защитного заземления FG).
- Степень защиты: IP67 (для типа B).
- Функция диммирования: 3-в-1 (1–10 В DC, PWM 10 В, сопротивление).
- Работа при температуре корпуса: -40…+75 °C при свободной конвекции (fanless).
Параметры выхода (OUTPUT) — HBG-240-36
| Номинальное выходное напряжение | 36 В |
| Диапазон выходного напряжения (режим CV) | 21,6…36 В |
| Область постоянного тока (CC region) | 25,2…36 В |
| Номинальный выходной ток | 6,7 А |
| Номинальная выходная мощность | 240 Вт |
| Пульсации и шум (макс.) | 250 мВп-п |
| Диапазон регулировки тока | 4,0…6,7 А (регулировка доступна для A/AB-типа через встроенный потенциометр) |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска / нарастания (прим.) | 500 мс, 120 мс / 230 В AC; 2500 мс, 120 мс / 115 В AC |
| Время удержания (прим.) | 15 мс / 115 В AC, 230 В AC |
Параметры входа (INPUT)
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF>0,98/115 В AC; PF>0,95/230 В AC; PF>0,93/277 В AC |
| Полный коэффициент гармонических искажений | THD<20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥80% при 277 В AC) |
| КПД (тип.) | 92,5% (для 36 В модели) |
| Входной ток (тип.) | 2,5 А / 115 В AC; 1,3 А / 230 В AC; 1,2 А / 277 В AC |
| Пусковой ток (тип.) | 75 А (cold start, twidth=680 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Макс. число блоков на автомате 16 А | 2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Диммирование (для типа B)
| Методы диммирования | 1–10 В DC; PWM 10 В (100 Гц…3 кГц); сопротивление |
| Ток, потребляемый входом диммирования (тип.) | 100 мкА |
| Подключение | Регулирование между DIM+ и DIM-; запрещено соединять DIM- с -V |
| Рекомендация по применению | Рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Защиты (PROTECTION)
| Перегрузка по току | 95…108%: ограничение тока (постоянный ток), автовосстановление после устранения причины |
| Короткое замыкание | Режим «hiccup», автовосстановление после устранения причины |
| Перенапряжение | Отключение и фиксация по выходному напряжению; восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения; автовосстановление после снижения температуры |
Электробезопасность и ЭМС (SAFETY & EMC)
| Стандарты безопасности |
UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 (independent); BS EN/EN62384;
GB19510.1; GB19510.14; EAC TP TC 004; IP65 или IP67 approved
|
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС (излучение) |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥75%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020
|
| ЭМС (устойчивость) |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level);
помехоустойчивость к импульсным перенапряжениям: Линия–Земля 4 кВ, Линия–Линия 2 кВ; EAC TP TC 020
|
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура (по корпусу) | Tcase = -40…+75 °C |
| Максимальная температура корпуса | Tcase = +75 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, 72 мин по осям X, Y, Z |
| MTBF | 1792,9 тыс. ч (мин.) Telcordia SR-332; 172,4 тыс. ч (мин.) MIL-HDBK-217F (25 °C) |
| Габариты | Ø191,5 мм × 69 мм (D × H) |
| Масса | 2,1 кг |
| Упаковка | 8 шт./18,3 кг/2,09 CUFT |
Степень защиты и исполнение корпуса
| Исполнение HBG-240-36B | Тип B |
| Степень защиты оболочки | IP67 |
| Корпус | Металлический, круглый; Class I |
Подключение (идентификация проводов)
| Вход AC | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый) |
| Выход DC | +V (красный), -V (чёрный) |
| Диммирование (тип B) | DIM+ (фиолетовый), DIM- (розовый) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методы питания светодиодного модуля — см. раздел «Способы подключения/управления светодиодным модулем» (режим CC или CV).
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение мощности; ориентироваться на раздел «Статическая характеристика».
- Время запуска измеряется при холодном старте; циклическое включение/выключение может увеличивать время запуска.
- Исполнение DA имеет КПД на 1% ниже, чем исполнение A.
- Драйвер рассматривается как компонент в составе конечного изделия; ЭМС зависит от монтажа и должна подтверждаться на уровне конечного оборудования.
- Типовая наработка >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP, по DLC), около 70 °C или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для примечаний по применению и обеспечению влагозащиты IP требуется руководствоваться руководством пользователя перед использованием (указан ссылочный адрес в документе).
- Для исполнений A/AB при встраиваемом применении необходимо учитывать требования по заполнению отверстия регулировки тока компаундом для соответствия применению Type HL.
