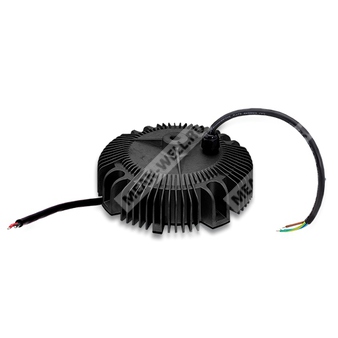

HBG-240-48A - AC/DC светодиодный драйвер 240 Вт для питания LED модулей в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
- HBG — серия светодиодных драйверов в круглом металлическом корпусе.
- 240 — номинальная выходная мощность 240 Вт.
- 48 — номинальное выходное напряжение 48 В (режим постоянного напряжения).
- A — исполнение с регулировкой выходного тока (Io) встроенным потенциометром; степень защиты IP65.
Назначение и основные особенности
- Выходной режим: постоянное напряжение + постоянный ток (CV+CC).
- Круглый металлический корпус, класс I (с защитным заземлением).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP65 (для исполнения A).
- Работа при свободной конвекции (без вентилятора).
Выходные параметры (модель HBG-240-48A)
| Номинальное выходное напряжение | 48 В |
| Диапазон выходного напряжения (режим CV) | 28,8…48 В |
| Область постоянного тока (CC) | 33,6…48 В |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 240 Вт |
| Пульсации и шум (макс.) | 250 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон регулировки тока (для A-исполнения) | 3…5 А (встроенный потенциометр) |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | >0,98 (115 В AC); >0,95 (230 В AC); >0,93 (277 В AC) |
| КПД (тип.) | 93% |
| Входной ток (тип.) | 2,5 А (115 В AC); 1,3 А (230 В AC); 1,2 А (277 В AC) |
| Пусковой ток (тип.) | 75 А, холодный старт (twidth=680 мкс, при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА (277 В AC) |
| Коэффициент гармонических искажений | <20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥80% для 277 В AC) |
| Макс. количество БП на автомате 16 А | 2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Динамические характеристики
| Время запуска, время нарастания | 500 мс, 120 мс (230 В AC); 2500 мс, 120 мс (115 В AC) |
| Время удержания (тип.) | 15 мс (115 В AC, 230 В AC) |
Защиты
| Перегрузка по току | 95…108%; ограничение тока, автовосстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автовосстановление после устранения неисправности |
| Перенапряжение | 52…63 В; отключение и фиксация, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автовосстановление после снижения температуры |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–земля, выход–земля) |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+75°C |
| Максимальная температура корпуса | Tcase = +75°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Наработка на отказ (MTBF) | 1792,9 тыс. ч (мин., Telcordia SR-332); 172,4 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные и механические данные
| Степень защиты (для HBG-240-48A) | IP65 |
| Габариты | Ø191,5 мм × 69 мм (D × H) |
| Масса | 2,1 кг |
Соответствие стандартам (без детализации по регионам)
Заявлено соответствие требованиям безопасности и ЭМС; также заявлена поддержка DALI стандартов IEC 62386-101/102/207 для исполнения DA (к модели A не относится).
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Рекомендовано использовать сведения о методах питания LED модуля (режимы CV/CC) при проектировании.
- Пульсации и шум измеряются при полосе 20 МГц с применением 12-дюймовой витой пары и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при холодном старте; при включениях/выключениях длительность запуска может увеличиваться.
- Исполнение DA имеет КПД на 1% ниже исполнения A.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; производитель конечного изделия должен повторно квалифицировать ЭМС на уровне установки.
- Типовая ожидаемая наработка >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Для высоты эксплуатации свыше 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м для безвентиляторных моделей.
- По вопросам применения и обеспечения влагозащиты следует руководствоваться руководством пользователя.
- Для исполнений A/AB при встраивании или заполнении отверстия регулировки Io компаундом учитывается соответствие применению Type HL.
