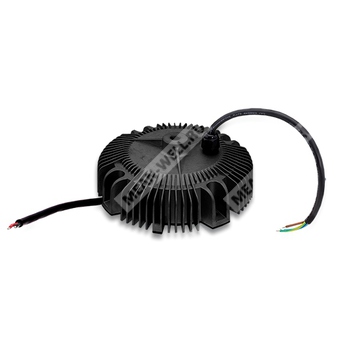

HBG-240-48B - AC/DC драйвер светодиодов 240 Вт с комбинированным режимом CV+CC, выход 48 В и функцией 3‑в‑1 диммирования.
Расшифровка партномера
- HBG — серия светодиодных источников питания/драйверов в круглом металлическом корпусе.
- 240 — номинальная выходная мощность 240 Вт.
- 48 — номинальное выходное напряжение 48 В (режим постоянного напряжения).
- B — исполнение с 3‑в‑1 диммированием (1…10 В, 10 В PWM, резистивное), степень защиты IP67.
Назначение и применение
- Питание светодиодных модулей в режимах: постоянное напряжение + постоянный ток (двухрежимная характеристика).
- Применения: LED bay lighting, LED stage lighting, LED spot lighting.
Ключевые особенности
- Комбинированный выход: режим постоянного напряжения (CV) + область стабилизации тока (CC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Круглый металлический корпус, конструкция класса I (с защитным заземлением FG).
- Степень защиты: IP67 (для типа B).
- Поддержка 3‑в‑1 диммирования (для B/AB): 1…10 В DC, 10 В PWM (100 Гц…3 кГц), резистивное управление.
Электрические параметры — выход (HBG-240-48B)
| Номинальное выходное напряжение (CV) | 48 В |
| Диапазон напряжения (область постоянного тока) | 28,8…48 В |
| Диапазон напряжения (режим постоянного напряжения) | 33,6…48 В |
| Номинальный ток | 5 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум (макс.) | 250 мВп-п |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Электрические параметры — вход
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF>0,98/115 В AC; PF>0,95/230 В AC; PF>0,93/277 В AC (при полной нагрузке) |
| КПД (тип.) | 93% |
| Входной ток (тип.) | 2,5 А / 115 В AC; 1,3 А / 230 В AC; 1,2 А / 277 В AC |
| Пусковой ток (тип.) | 75 А (twidth=680 мкс, при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Коэффициент гармоник тока | THD<20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥80% для 277 В AC) |
| Макс. число БП на автомате 16 А | 2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Динамические параметры
| Время запуска/нарастания | 500 мс, 120 мс / 230 В AC; 2500 мс, 120 мс / 115 В AC |
| Время удержания (тип.) | 15 мс / 115 В AC, 230 В AC |
Защиты
| Перегрузка по току | 95…108%; ограничение тока, авто-восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», авто-восстановление после устранения неисправности |
| Перенапряжение | 52…63 В; отключение с фиксацией, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, авто-восстановление после снижения температуры |
Диммирование (исполнение B)
| Методы управления | 1…10 В DC; 10 В PWM; резистивное |
| Диапазон частоты PWM | 100 Гц…3 кГц |
| Ток источника диммирования (тип.) | 100 мкА |
| Важно по подключению | Не соединять DIM− с −V |
| Резистивное диммирование | Эквивалентный диапазон: 10 кОм/N…100 кОм/N (N — количество драйверов при синхронном диммировании) |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (соответствие)
| Излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥75%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсная помеха: линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | −40…+75°C |
| Макс. температура корпуса (Tcase) | +75°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, 72 мин по осям X,Y,Z |
| MTBF | 1792,9 тыс. ч (мин.) Telcordia SR-332; 172,4 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические данные и подключение
| Габариты | Ø191,5 мм × 69 мм (D × H) |
| Масса | 2,1 кг |
| Упаковка | 8 шт./18,3 кг/2,09 CUFT |
| Степень защиты | IP67 (тип B) |
Проводники и назначение выводов (тип B)
- AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- +V (красный), −V (чёрный).
- DIM+ (фиолетовый), DIM− (розовый).
Стандарты безопасности
UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 (independent); BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004; степень защиты IP65 или IP67 одобрена; BIS IS15885 (только для 48A, 60A).
Примечания
- Если не указано иначе, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методики управления светодиодным модулем: возможна работа в режиме постоянного тока (прямое питание LED) или в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает: допуск установки, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; ориентироваться по разделу статической характеристики.
- Время запуска измерено при холодном старте; частые включения/выключения могут увеличить время запуска.
- Драйвер рассматривается как компонент для работы в составе конечного изделия; ЭМС зависит от установки, требуется повторная квалификация конечного изделия.
- Заявленный ресурс >50 000 ч достижим при температуре корпуса (tc/TMP) около 70°C или ниже.
- Для высот эксплуатации выше 2000 м: дерейтинг по температуре окружающей среды 3,5°C на каждые 1000 м (для безвентиляторных моделей).
- Для рекомендаций по применению и условиям обеспечения влагозащиты перед использованием следует обращаться к руководству пользователя (LED_EN).
