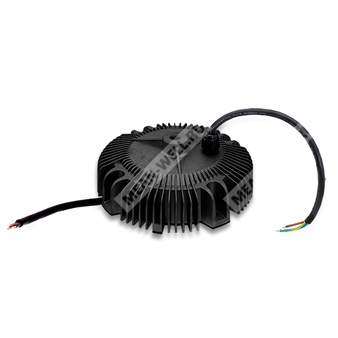

HBG-240-60A - AC/DC светодиодный драйвер 240 Вт для питания LED нагрузок с комбинированным режимом постоянного напряжения и постоянного тока.
Расшифровка партномера
- HBG — серия светодиодных источников питания (круглый металлический корпус, класс I).
- 240 — номинальная выходная мощность 240 Вт.
- 60 — номинальное выходное напряжение 60 В (модель 60 В).
- A — исполнение с регулировкой выходного тока (Io) встроенным потенциометром; класс защиты IP65.
Назначение и общая характеристика
HBG-240-60A — промышленный AC/DC драйвер для светодиодных систем, способный работать как в режиме постоянного напряжения, так и в режиме постоянного тока (двухрежимный выход). Предназначен для применений: LED освещение складов (bay), сценическое освещение, прожекторное освещение.
- Диапазон входа: 90–305 В AC (также указан диапазон 127–431 В DC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Корпус: круглый металлический, класс I (с клеммой защитного заземления FG).
- Исполнение A: IP65, регулировка выходного тока потенциометром.
- Работа при температуре корпуса: до +75°C (естественная конвекция, без вентилятора).
Выходные параметры (модель 60 В)
| Номинальное выходное напряжение | 60 В |
| Диапазон выходного напряжения (режим постоянного напряжения) | 36–60 В |
| Область режима постоянного тока | 42–60 В |
| Номинальный ток | 4,0 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум (макс.) | 350 мВп-п |
| Регулировка выходного тока (для A-типа) | через встроенный потенциометр |
| Точность установки выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска / нарастания | 500 мс, 120 мс (230 В AC); 2500 мс, 120 мс (115 В AC) |
| Время удержания (тип.) | 15 мс (115 В AC, 230 В AC) |
Входные параметры
| Диапазон входного напряжения | 90–305 В AC |
| Диапазон входного напряжения (DC) | 127–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности при полной нагрузке | >0,98 (115 В AC); >0,95 (230 В AC); >0,93 (277 В AC) |
| Полный коэффициент гармонических искажений | <20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥80% для 277 В AC) |
| Ток потребления (тип.) | 2,5 А (115 В AC); 1,3 А (230 В AC); 1,2 А (277 В AC) |
| Пусковой ток (тип.) | 75 А, холодный старт (twidth=680 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА (277 В AC) |
| Максимальное количество блоков на автомате 16 А | 2 шт. (автомат тип B) / 3 шт. (автомат тип C) при 230 В AC |
Эффективность
Защиты
| Перегрузка по току | 95–108%; ограничение тока, автовосстановление после устранения неисправности |
| Короткое замыкание | режим «hiccup», автовосстановление после устранения неисправности |
| Перенапряжение | 62–85 В; отключение и фиксация (latch-off) по выходному напряжению, восстановление после перезапуска питания |
| Перегрев | отключение по выходу, автовосстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (для I/P–O/P, I/P–FG, O/P–FG) |
ЭМС
| Помехоэмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥75%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+75°C |
| Максимальная температура корпуса | Tcase = +75°C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | мин. 1792,9 тыс. ч (Telcordia SR-332); мин. 172,4 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты | Ø191,5 мм × 69 мм (диаметр × высота) |
| Масса | 2,1 кг |
| Упаковка | 8 шт. / 18,3 кг / 2,09 CUFT |
| Степень защиты (A-тип) | IP65 |
| Проводники (по схеме механики серии) | AC/L (коричневый), AC/N (синий), FG (зелено-желтый), +V (красный), −V (черный) |
Стандарты безопасности
| Соответствие стандартам |
UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 (independent); BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004; исполнение IP65/IP67 approved
|
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Режимы питания LED модулей: источник может работать как в режиме постоянного тока (прямое питание), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12" с параллельными конденсаторами 0,1 мкФ и 47 мкФ на конце линии.
- Допуск включает: установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться дерейтинг; ориентироваться по разделу статической характеристики.
- Время запуска измерено при холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Исполнение DA имеет КПД ниже, чем исполнение A, на 1%.
- Источник рассматривается как компонент в составе конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие директивам ЭМС на уровне изделия.
- Типовая долговечность >50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Для высоты эксплуатации выше 2000 м: дерейтинг по температуре окружающей среды 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором.
- Для предупреждений по монтажу и обеспечению влагозащиты следует руководствоваться руководством пользователя.
- Для исполнения A необходимо учитывать встраиваемое применение или заполнение отверстия регулировки Io компаундом для соответствия применению Type HL.
