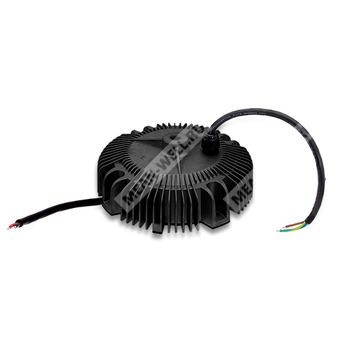

HBG-240-60B - AC/DC драйвер (источник питания) для светодиодных модулей 240 Вт с комбинированным режимом CV+CC и функцией диммирования.
Расшифровка партномера HBG-240-60B
| HBG | Серия круглых (circular) LED-драйверов в металлическом корпусе |
| 240 | Номинальная выходная мощность 240 Вт |
| 60 | Номинальное выходное напряжение 60 В |
| B | Исполнение с диммированием 3-в-1 (1–10 В DC, 10 В PWM, сопротивление), класс защиты IP67 |
Назначение и область применения
- Питание LED-светильников (в т.ч. bay lighting, сценическое и акцентное/spot освещение).
- Работа как в режиме постоянного тока (прямое питание LED-модуля), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
Ключевые особенности
- Режимы выхода: постоянное напряжение + постоянный ток (CV+CC).
- Круглый металлический корпус, конструкция класса I (с защитным заземлением).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Исполнение для установки внутри/снаружи помещений: IP67 (для типа B).
- Диммирование 3-в-1: 1–10 В DC / 10 В PWM / сопротивление (для типа B).
Выходные параметры (HBG-240-60B)
| Номинальное выходное напряжение | 60 В |
| Диапазон выходного напряжения | 36…60 В |
| Область постоянного тока (CC) | 42…60 В |
| Номинальный выходной ток | 4,0 А |
| Номинальная выходная мощность | 240 Вт |
| Пульсации и шум (макс.) | 350 мВпик-пик |
| Регулировка тока (для A/AB-типа) | не применимо для типа B (в таблице указан диапазон серии: 2,4…4,0 А) |
| Точность установки выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска / нарастания | 500 мс / 120 мс (230 В AC); 2500 мс / 120 мс (115 В AC) |
| Время удержания (тип.) | 15 мс (115/230 В AC) |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | >0,98 (115 В AC); >0,95 (230 В AC); >0,93 (277 В AC) |
| Полный коэффициент гармоник | <20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥80% при 277 В AC) |
| КПД (тип.) | 93,5% (для 60 В модели) |
| Входной ток (тип.) | 2,5 А (115 В AC); 1,3 А (230 В AC); 1,2 А (277 В AC) |
| Пусковой ток (тип.) | 75 А, холодный старт (twidth=680 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА (277 В AC) |
| Макс. число БП на автомат 16 А | 2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Функции диммирования (тип B)
| Методы диммирования | 1…10 В DC; 10 В PWM (100 Гц…3 кГц); сопротивление |
| Подключение | Регулирование между DIM+ и DIM- |
| Ток источника диммирования (тип.) | 100 мкА |
| Важное требование | Не подключать DIM- к -V |
Защиты
| Перегрузка по току | 95…108%; ограничение тока, автовосстановление после устранения причины |
| Короткое замыкание | Режим hiccup, автовосстановление после устранения причины |
| Перенапряжение | Отключение и фиксация (latch-off) по выходному напряжению; восстановление после повторного включения питания |
| Перегрев | Отключение выхода; автовосстановление после снижения температуры |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–корпус/земля (FG): 2 кВ AC; выход–корпус/земля (FG): 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–FG, выход–FG: 100 МОм (500 В DC, 25°C, 70% RH) |
ЭМС и соответствие
| Помехоэмиссия | Соответствие EN 55015; EN 61000-3-2 класс C (при нагрузке ≥75%); EN 61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | EN 61000-4-2/3/4/5/6/8/11; EN 61547; уровень light industry (грозоимпульс: L-PE 4 кВ, L-L 2 кВ); EAC TP TC 020 |
| Стандарты безопасности | UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 (independent); BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004; одобрение IP65/IP67 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40…+75°C |
| Максимальная температура корпуса (Tcase) | +75°C |
| Влажность при работе | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF | мин. 1 792,9 тыс. ч (Telcordia SR-332); мин. 172,4 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические и конструктивные данные
| Степень защиты | IP67 (тип B) |
| Габариты (диаметр × высота) | Ø191,5 мм × 69 мм |
| Масса | 2,1 кг |
| Упаковка | 8 шт./18,3 кг/2,09 CUFT |
Проводники и назначение выводов (тип B)
- AC/L: коричневый; AC/N: синий; FG: зелёный/жёлтый.
- Выход: +V красный; -V чёрный.
- Диммирование: DIM+ фиолетовый; DIM- розовый.
Примечания
- Если параметр явно не указан, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Рекомендованы методы подключения светодиодного модуля согласно разделу «Способы питания LED-модуля».
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает погрешность установки, линейную и нагрузочную стабилизацию.
- При низком входном напряжении может требоваться снижение мощности; ориентироваться по статической характеристике.
- Время запуска измеряется при холодном старте; при включении/выключении возможно увеличение времени запуска.
- ЭМС зависит от конечной установки; производитель конечного изделия должен повторно подтвердить соответствие директивам ЭМС на уровне всей системы.
- Типичный ресурс >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 70°C или ниже.
- Для высоты установки свыше 2000 м: снижение допустимой температуры окружающей среды 3,5°C на каждые 1000 м для безвентиляторных моделей.
- Перед применением учитывать указания руководства по монтажу и обеспечению влагозащиты IP.
- Графики и характеристики для DA-типа по эффективности и DALI к типу B не относятся (DA-тип менее эффективен на 1%).
