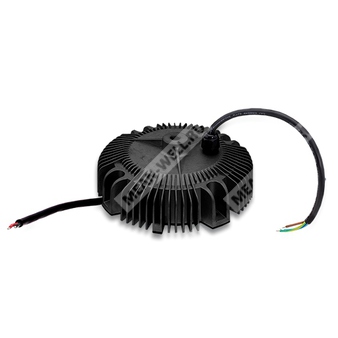

HBG-240-60DA - AC/DC светодиодный драйвер 240 Вт с комбинированным режимом постоянного напряжения и постоянного тока и управлением DALI.
Расшифровка партномера
| HBG | Серия светодиодных драйверов в круглом металлическом корпусе (fanless), класс I |
| 240 | Номинальная выходная мощность: 240 Вт |
| 60 | Номинальное выходное напряжение: 60 В |
| DA | Исполнение с интерфейсом управления DALI (primary side), степень защиты IP67 |
Назначение и ключевые особенности
- Драйвер светодиодов 240 Вт с возможностью работы в режиме постоянного тока (прямое питание LED) или постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Круглый металлический корпус, конструкция без вентилятора (естественная конвекция).
- Степень защиты: IP67 (для типа DA).
- Области применения: LED bay lighting, LED stage lighting, LED spot lighting.
Выходные параметры (HBG-240-60DA)
| Номинальное выходное напряжение | 60 В |
| Диапазон выходного напряжения (режим CV/CC) | 36…60 В |
| Диапазон выходного напряжения в области постоянного тока (для DA) | 42…60 В |
| Номинальный выходной ток | 4,0 А |
| Номинальная выходная мощность | 240 Вт |
| Пульсации и шум (макс.) | 350 мВ пик-пик |
| Точность установки выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска / нарастания | 500 мс / 120 мс (230 VAC); 2500 мс / 120 мс (115 VAC) |
| Время удержания (тип.) | 15 мс (115 VAC, 230 VAC) |
Входные параметры
| Диапазон входного напряжения переменного тока | 90…305 VAC |
| Диапазон входного напряжения постоянного тока | 127…431 VDC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF>0,98 (115 VAC); PF>0,95 (230 VAC); PF>0,93 (277 VAC) |
| Полный коэффициент гармонических искажений | THD<20% (нагрузка ≥60% при 115/230 VAC; нагрузка ≥80% при 277 VAC) |
| КПД (тип.) | 93,5% (для 60 В модели); примечание: исполнение DA менее эффективно на 1% по сравнению с A |
| Входной ток (тип.) | 2,5 А (115 VAC); 1,3 А (230 VAC); 1,2 А (277 VAC) |
| Пусковой ток (тип.) | 75 А, cold start (twidth=680 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | <0,75 мА (277 VAC) |
Защиты
| Перегрузка по току | 95…108%: ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | Отключение и защёлкивание выхода; восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Интерфейс управления (DALI) для исполнения DA
| Стандарты DALI | Соответствие IEC 62386-101, 62386-102, 62386-207 |
| Подключение | Сигнал DALI между DA+ и DA- (первичная сторона) |
| Адресация/группы | 16 групп и 64 адреса |
| Первый шаг диммирования | Фиксирован на 8% выхода |
Электробезопасность и ЭМС
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм (500 VDC, 25°C, 70% RH) |
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥75%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульсы: линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020 |
| Макс. число источников на автомате 16 А | 2 шт. (тип B) / 3 шт. (тип C) при 230 VAC |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = -40…+75°C |
| Максимальная температура корпуса | Tcase = +75°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Наработка на отказ (минимум) | 1792,9 тыс. ч (Telcordia SR-332); 172,4 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические данные
| Габариты | Ø191,5 мм × 69 мм (диаметр × высота) |
| Масса | 2,1 кг |
| Упаковка | 8 шт./18,3 кг/2,09 куб. фут |
| Степень защиты | IP67 (для исполнения DA) |
Подключение (распиновка проводов)
- AC/L — коричневый
- AC/N — синий
- FG (PE) — зелёный/жёлтый
- +V — красный
- -V — чёрный
- DA+ — фиолетовый (для DA-типа)
- DA- — розовый (для DA-типа)
Примечания
- Если параметр явно не указан, измерения выполнены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12", завершённой конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск по выходу включает установочную точность, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение мощности; ориентироваться на график статической характеристики.
- Время запуска измерено при холодном первом включении; при включениях/выключениях возможно увеличение времени запуска.
- Исполнение DA имеет КПД ниже, чем исполнение A, на 1%.
- Драйвер рассматривается как компонент для работы в составе конечного оборудования; ЭМС зависит от инсталляции, производитель конечного изделия должен повторно квалифицировать соответствие ЭМС на уровне системы.
- Серия соответствует типовой наработке >50 000 ч при температуре корпуса (точка tc/TMP) около 70°C или ниже.
- Для высоты установки выше 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м для безвентиляторных моделей.
- Перед применением следует учитывать рекомендации по монтажу для обеспечения влагозащиты и условиям установки.
