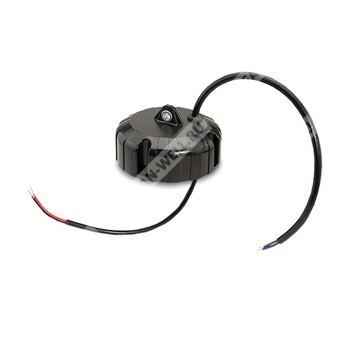

HBG-60-1400 - драйвер светодиодов постоянного тока 1400 мА мощностью около 60 Вт для питания LED-модулей от сети переменного/постоянного тока.
Расшифровка партномера
HBG — серия LED-драйверов (круглый корпус, пластиковый).
60 — номинальная мощность 60 Вт.
1400 — номинальный выходной ток 1400 мА (режим стабилизации тока).
Назначение и принцип работы
HBG-60-1400 — AC/DC источник питания для светодиодных нагрузок, работающий в режиме стабилизации выходного тока (постоянный ток). Драйвер предназначен для прямого питания LED-цепочек в пределах области стабилизации тока; при выходе параметров нагрузки за допустимые пределы активируются встроенные функции защиты (перегрузка по току, перегрев). Входной каскад оснащён активной коррекцией коэффициента мощности (PFC).
Ключевые особенности серии, относящиеся к модели
- Выход в режиме постоянного тока.
- Круглый пластиковый корпус, исполнение класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Работа при температуре корпуса (Tcase) от −40 до +85 °C (при соблюдении условий дерейтинга).
Параметры выхода (HBG-60-1400)
| Номинальный выходной ток | 1400 мА |
| Диапазон регулировки тока | 910…1400 мА |
| Область стабилизации тока (диапазон выходного напряжения) | 28…43 В |
| Номинальная выходная мощность | 60,2 Вт |
| Напряжение холостого хода (макс.) | 50 В |
| Пульсации тока | не более 25% от номинального тока |
| Точность стабилизации тока | ±5,0% |
| Время запуска | 500 мс (230 В AC) / 1200 мс (115 В AC) |
Параметры входа
| Диапазон входного напряжения | 90…295 В AC; 127…417 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | >0,97 (115 В AC) / >0,95 (230 В AC) / >0,9 (277 В AC) |
| Полные гармонические искажения тока | <20% (нагрузка ≥65% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) | 89% |
| Потребляемый ток (тип.) | 0,7 А (115 В AC) / 0,4 А (230 В AC) / 0,3 А (277 В AC) |
| Пусковой ток (тип.) | 45 А (холодный старт, twidth=100 мкс при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Макс. количество источников на автомате 16 А | 28 шт. (тип B) / 32 шт. (тип C) при 230 В AC |
Защиты
| Защита от перегрузки по току | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перегрева | отключение выходного напряжения; восстановление после повторного включения питания |
Электрическая безопасность и электромагнитная совместимость
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 (independent); BS EN/EN62384; GB19510.14; GB19510.1; EAC TP TC 004 |
| Испытательное напряжение изоляции (вход-выход) | 3,75 кВ AC |
| Сопротивление изоляции (вход-выход) | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | соответствие BS EN/EN55015; GB17743; GB17625.1; BS EN/EN61000-3-2 класс C (при нагрузке ≥65%); BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (импульсная помеха: линия-линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса (Tcase) | −40…+85 °C |
| Максимальная температура корпуса (Tcase) | +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X/Y/Z |
| Средняя наработка на отказ (MTBF) | 4523,2 тыс. ч (мин., Telcordia SR-332); 455,5 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Конструктивные и монтажные данные
| Габариты | Ø110 мм × 60,5 мм (диаметр × высота) |
| Масса | 0,5 кг |
| Упаковка | 20 шт.; 11 кг; 0,94 CUFT |
Подключение (проводники)
| Вход AC | ACL (коричневый), ACN (синий); кабель SJTW 18AWG×2C; длина 300±20 мм + зачистка 30±10 мм |
| Выход DC | V+ (красный), V− (чёрный); кабель SVT 18AWG×2C; длина 200±20 мм + зачистка 30±10 мм |
Степень защиты IP
Степень защиты IP для HBG-60-1400 в предоставленном материале не указана.
Примечания
- Если явно не указано иное, параметры измеряются при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам питания LED-модуля (режим стабилизации тока и особенности области постоянного тока).
- При пониженном входном напряжении может потребоваться дерейтинг; см. раздел «Статическая характеристика».
- Время запуска измерено при холодном старте; частые включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; из-за влияния монтажа на ЭМС производитель конечного изделия должен повторно подтвердить соответствие директивам ЭМС для полной установки.
- Для выполнения требований ErP по светотехническим изделиям драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Типовая наработка более 50 000 ч достигается при температуре контрольной точки корпуса (Tcase, tc point / TMP) порядка 80 °C или ниже.
- При высоте установки более 2000 м: дерейтинг температуры окружающей среды 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением учитывать указания по монтажу и условиям установки (в т.ч. по водозащите), приведённые в руководстве пользователя.
