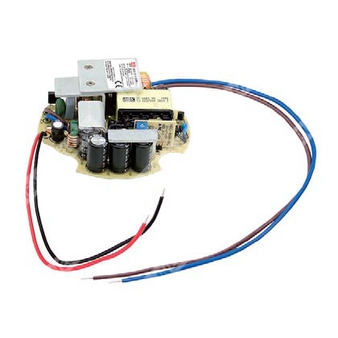

HBG-60-1400P - печатный AC/DC драйвер светодиодов постоянного тока 1400 мА мощностью до 60 Вт.
Расшифровка партномера
- HBG — серия LED-драйверов.
- 60 — номинальная мощность 60 Вт.
- 1400 — номинальный выходной ток 1400 мА.
- P — исполнение на печатной плате (PCB type), круглая форма.
Назначение и область применения
Источник питания (драйвер) светодиодов постоянного тока для прямого питания LED-модулей в режиме стабилизации тока.
Заявленные применения: LED освещение складских/промышленных зон (bay lighting), сценическое, спотовое и даунлайты.
Ключевые особенности
- Выход: стабилизация тока (Constant Current mode output).
- Круглая печатная конструкция; исполнение Class II.
- Встроенная активная коррекция коэффициента мощности (Active PFC).
- Класс 2 (Class 2 power unit).
- Работа при свободной конвекции (fanless).
Выходные параметры (OUTPUT) — HBG-60-1400P
| Номинальный выходной ток | 1400 мА |
| Диапазон регулировки тока | 910…1400 мА |
| Номинальная мощность | 60,2 Вт |
| Область стабилизации тока | 28…43 В |
| Макс. напряжение холостого хода | 50 В |
| Пульсации тока | не более 25% от номинального тока |
| Допуск по току | ±5,0% |
| Время запуска | 500 мс (230 VAC) / 1200 мс (115 VAC) |
Входные параметры (INPUT)
| Диапазон входного напряжения | 90…295 VAC / 127…417 VDC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,97 (115 VAC), >0,95 (230 VAC), >0,9 (277 VAC) при полной нагрузке |
| КПД (тип.) | 89% |
| Входной ток (тип.) | 0,7 А (115 VAC) / 0,4 А (230 VAC) / 0,3 А (277 VAC) |
| Пусковой ток (тип.) | 45 A, холодный старт (twidth=100 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 VAC |
| Полные гармонические искажения тока (THD) | <20% (нагрузка ≥65% при 115/230 VAC; нагрузка ≥75% при 277 VAC) |
Защиты (PROTECTION)
| Защита от перегрузки по току | Hiccup-режим; автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения; восстановление после повторного включения питания |
Электробезопасность и ЭМС (SAFETY & EMC)
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; GB19510.14; GB19510.1 (independent); EAC TP TC 004 approved
|
| Испытательное напряжение изоляции (вход-выход) | 3,75 кВ AC |
| Сопротивление изоляции (вход-выход) | 100 МОм / 500 VDC / 25°C / 70% RH |
| ЭМС, излучение |
Соответствие BS EN/EN55015, GB/T 17743, GB17625.1, BS EN/EN61000-3-2 Class C (при нагрузке ≥65%); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС, устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (грозоимпульс: линия-линия 2 кВ); EAC TP TC 020 |
Условия окружающей среды (ENVIRONMENT)
| Рабочая температура | Ta = -40…+70°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; в течение 72 мин по осям X, Y, Z |
Прочие параметры (OTHERS)
| Габариты | Ø99 мм × 26 мм (диаметр × высота) |
| Масса | 0,21 кг |
| Частота преобразования | fosc: 50 кГц |
| MTBF | 4523,2 тыс. ч (мин.), Telcordia SR-332 (Bellcore); 455,5 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
| Макс. число источников на автомате 16 А | 28 шт. (тип B) / 32 шт. (тип C) при 230 VAC |
Механическое исполнение и подключения
| Тип исполнения | Печатная плата, круглая (PCB type) |
| Провода входа | ACL (коричневый), ACN (синий); UL1015 18AWG*2C; длина 330±20 мм |
| Провода выхода | V+ (красный), V- (черный); UL1015 18AWG*2C; длина 330±20 мм |
| Допуск размеров | ±1 мм |
Степень защиты корпуса (IP)
Степень защиты IP для HBG-60-1400P в предоставленном документе не указана.
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел по методам питания LED-модуля (DRIVING METHODS OF LED MODULE).
- При низких входных напряжениях может требоваться снижение мощности; см. статические характеристики.
- Время запуска измеряется при холодном первом включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для всей установки.
- Для соответствия актуальным требованиям ErP для светильников данный драйвер должен применяться только после выключателя и не должен быть постоянно подключен к сети.
