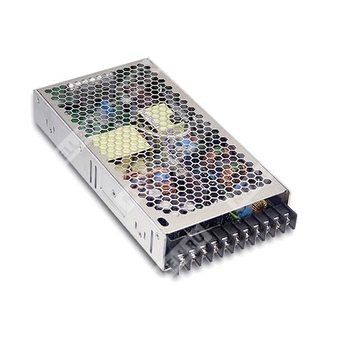

HDP-190 - импульсный AC/DC источник питания 190 Вт с активной коррекцией коэффициента мощности и двумя выходами.
Назначение: промышленный источник питания для формирования двух стабилизированных выходов постоянного тока с активным PFC, защитами и естественным охлаждением.
Расшифровка партномера
| Партномер | Расшифровка |
| HDP | Серия импульсных источников питания Mean Well с двумя выходами и функцией PFC |
| 190 | Номинальная выходная мощность 190 Вт |
Ключевые особенности
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная функция коррекции коэффициента мощности.
- Высокая эффективность до 86%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Низкопрофильное исполнение 1U, высота 36 мм.
- Защитное покрытие.
- Технология ZVS для снижения рассеиваемой мощности.
- Светодиодная индикация наличия питания.
Выходные параметры
| Параметр | V1 | V2 |
| Выходное напряжение | +3,8 В | +2,8 В |
| Номинальный ток | 33 А | 20 А |
| Диапазон тока | 0 ~ 40 А | 0 ~ 22 А |
| Номинальная мощность | 181,4 Вт | 192 Вт max. |
| Регулировка напряжения | 3,6 ~ 4 В | 2,5 ~ 3 В |
| Допуск по напряжению | ±2,0% | ±2,0% |
| Стабилизация по линии | ±0,5% | ±0,5% |
| Стабилизация по нагрузке | ±2,0% | ±2,0% |
| Пульсации и шум | 100 мВп-п | 100 мВп-п |
Ограничения по мощности и защите выхода
| Параметр | Значение |
| Максимальная суммарная мощность | 192 Вт |
| Ограничение по V1 | Суммарная выходная мощность V1 не должна превышать 160 Вт (макс. 40 А) |
| Ограничение по V2 | Суммарная выходная мощность V2 не должна превышать 66 Вт (макс. 22 А) |
| Условие по соотношению выходов | Напряжение между V1 и V2 должно быть не менее 1,0 В |
| Перегрузка | V1+V2: 105 ~ 150% от максимальной выходной мощности; либо V2: 125 ~ 170% от номинального тока |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | V1: 4,37 ~ 5,13 В; V2: 3,22 ~ 3,78 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения питания |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,94 при 230 В AC; PF ≥ 0,98 при 115 В AC при полной нагрузке |
| Типовой КПД | 86% |
| Ток потребления | 2,7 А / 115 В AC; 1,1 А / 230 В AC |
| Пусковой ток | 30 А / 115 В AC; 45 А / 230 В AC |
| Ток утечки | < 0,7 мА / 240 В AC |
| Время запуска и нарастания | 1000 мс, 50 мс / 230 В AC; 2500 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Дерейтинг по температуре | См. кривую снижения нагрузки |
| Дерейтинг по входному напряжению | Может потребоваться при пониженном входном напряжении |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, IEC/BS EN/EN 62368-1, EAC TP TC 004; проектирование по GB4943.1 |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; BS EN/EN61000-6-2; уровень heavy industry; EAC TP TC 020 |
| ЭМС, излучение | BS EN/EN55032 (CISPR32), класс B; BS EN/EN61000-3-2, -3; EAC TP TC 020; проектирование по GB17625.1, GB/T9254 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1094,7 тыс. часов по Telcordia SR-332 (Bellcore); 112,2 тыс. часов по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 36 мм (Д × Ш × В) |
| Масса | 0,95 кг |
| Упаковка | 15 шт.; 15,3 кг; 0,7 куб. фута |
Монтаж и подключение
| Параметр | Значение |
| Исполнение корпуса | 1U, низкопрофильное |
| Охлаждение | Свободная конвекция воздуха |
| Подстроечные элементы | SVR1: регулировка V1 (+3,8 В); SVR2: регулировка V2 (+2,8 В) |
| Назначение светодиода | Индикация питания |
| Клеммы входа и выхода | AC/L, AC/N, FG, V1, V2, COM |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС выполнялись при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтинга.
- Выходное напряжение между V1 и V2 должно быть выше 1,0 В.
