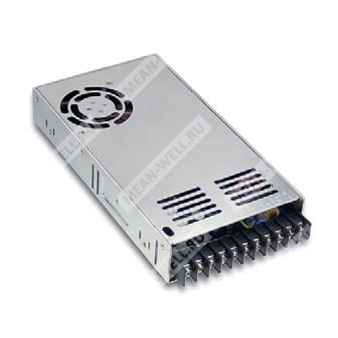

HDP-240 - импульсный источник питания 240 Вт с активной коррекцией коэффициента мощности и двумя выходами постоянного напряжения.
HDP-240 — двухканальный промышленный источник питания переменного тока с активной коррекцией коэффициента мощности, встроенным принудительным охлаждением и набором защит для применения в электронике и автоматике.
Особенности
- Универсальный вход переменного тока / полный диапазон
- Встроенная активная функция PFC
- Высокий КПД до 84%
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
- Низкопрофильное исполнение 1U, высота 36 мм
- Конформное покрытие
- Встроенное управление включением и отключением вентилятора
- Технология ZVS для снижения рассеиваемой мощности
- Индикатор наличия питания
Расшифровка партномера
| Обозначение |
Интерпретация |
| HDP |
Серия источников питания Mean Well для двухвыходного исполнения с PFC |
| 240 |
Номинальная мощность класса 240 Вт |
Выход
| Параметр |
В1 |
В2 |
| Номинальное выходное напряжение |
+3,8 В |
+2,8 В |
| Номинальный выходной ток |
41,5 А |
25 А |
| Диапазон выходного тока |
0 ~ 50 А |
0 ~ 27,5 А |
| Номинальная мощность |
227,7 Вт |
— |
| Максимальная мощность |
241 Вт, при этом суммарная мощность выхода В1 не должна превышать 200 Вт, а выхода В2 — 82,5 Вт; суммарная мощность В1 и В2 не должна превышать 241 Вт |
| Пульсации и шум |
100 мВ п-п |
100 мВ п-п |
| Диапазон подстройки напряжения |
3,6 ~ 4 В |
2,5 ~ 3 В |
| Точность установки напряжения |
±2,0% |
±2,0% |
| Линейная стабилизация |
±0,5% |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
±2,0% |
| Допустимое соотношение напряжений |
Выходное напряжение между В1 и В2 должно быть не менее 1,0 В (В1−В2 ≥ 1,0 В) |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В переменного тока или 127 ~ 370 В постоянного тока |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
не менее 0,94 при 230 В AC; не менее 0,98 при 115 В AC, при полной нагрузке |
| КПД |
84% тип. |
| Потребляемый входной ток |
3,3 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток |
30 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки |
< 0,7 мА при 240 В AC |
| Время запуска |
1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр |
Условие срабатывания |
Реакция |
| Перегрузка |
В1+В2: 105 ~ 150% максимальной выходной мощности или В2: 125 ~ 170% номинального тока |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
В1: 4,37 ~ 5,13 В; В2: 3,22 ~ 3,78 В |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
— |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Параметр |
Значение |
| Управление вентилятором |
Fan on при RTH4 ≥ 50°C; Fan off при RTH4 ≤ 45°C |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL 62368-1, IEC/EN 62368-1, EAC TP TC 004; проектирование по GB4943.1 |
| Излучаемые помехи |
Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020; проектирование по GB17625.1, GB/T9254 |
| Помехоустойчивость |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61000-6-2, уровень heavy industry, критерий A, EAC TP TC 020 |
| Испытательное напряжение изоляции |
Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70°C, с учетом кривой дерейтирования |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50°C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Срок наработки на отказ |
111,3 тыс. ч минимум, MIL-HDBK-217F (25°C) |
Габаритные размеры и конструкция
| Параметр |
Значение |
| Габариты |
215 × 115 × 36 мм (Д × Ш × В) |
| Масса |
1 кг |
| Упаковка |
15 шт. / 16 кг / 0,7 куб. фута |
| Исполнение |
Низкопрофильный корпус 1U, высота 36 мм |
Подключение
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4, 5 |
В2 (+2,8 В) |
| 6, 7 |
В1 (+3,8 В) |
| 8, 9, 10, 11 |
COM |
| SVR1 |
Подстройка В1 (+3,8 В) |
| SVR2 |
Подстройка В2 (+2,8 В) |
Примечания
1. Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к конденсатору 0,1 мкФ и 47 мкФ, соединенным параллельно.
3. Допуск включает допуск на установку, линейную стабилизацию и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; все испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм.
5. Может потребоваться понижение параметров при низком входном напряжении; необходимо использовать кривую дерейтирования.
6. Выходное напряжение между В1 и В2 должно быть выше 1,0 В.
