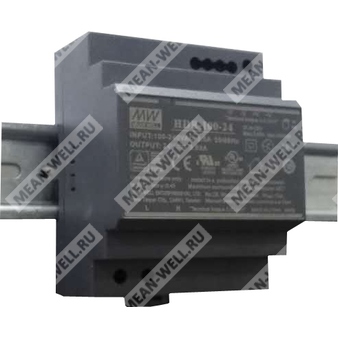

HDR-100-12 - ультратонкий импульсный AC/DC источник питания на DIN рейку с выходом 12 В постоянного тока для систем автоматизации и управления.
Описание
HDR-100-12 входит в серию экономичных ультратонких источников питания мощностью 100 Вт для установки на DIN рейку TS-35/7.5 или TS-35/15. Корпус выполнен шириной 70 мм, что позволяет экономить место внутри шкафов и распределительных устройств. Серия рассчитана на полный диапазон входного переменного напряжения 85...264 В AC с возможностью работы при 277 В AC и соответствует требованиям по гармоническим составляющим тока.
Источник питания выполнен в пластиковом корпусе, снижающем риск поражения электрическим током. При типовом КПД до 88% модель HDR-100-12 способна работать в диапазоне температур окружающей среды от -30 до +70 °C при естественной конвекции воздуха. Наличие функций защиты и профильных сертификатов делает устройство пригодным для применения в системах домашней автоматизации, промышленного управления и смежной аппаратуре.
Расшифровка партномера
| Элемент | Значение | Расшифровка |
| HDR | Серия | Серия ультратонких источников питания на DIN рейку |
| 100 | Номинальный класс мощности | Серия 100 Вт |
| 12 | Выходное напряжение | 12 В постоянного тока |
Особенности
- Ультратонкая конструкция для установки на DIN рейку, ширина 70 мм
- Универсальный вход 85...264 В AC, допускается работа при 277 В AC
- Потребляемая мощность без нагрузки менее 0,3 Вт
- Класс изоляции II
- Проход по критерию LPS для исполнения без суффикса N
- Регулируемое выходное напряжение постоянного тока
- Защита от короткого замыкания, перегрузки и перенапряжения
- Охлаждение за счет естественной конвекции воздуха
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15
- Светодиодная индикация наличия питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Промышленные системы управления
- Заводская автоматизация
- Электромеханическая аппаратура
Исполнение серии
| Тип | Описание | Примечание |
| Без суффикса | До 92 Вт, соответствует LPS, более узкий диапазон регулировки выходного напряжения | В наличии |
| N | До 100 Вт, не LPS, более широкий диапазон регулировки выходного напряжения | В наличии |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Номинальный ток | 7,1 А |
| Диапазон тока | 0...7,1 А |
| Номинальная мощность | 85,2 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения, исполнение LPS | 12...13 В |
| Диапазон регулировки выходного напряжения, исполнение не LPS | 12...13,8 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Защита от перенапряжения | 14,2...16,2 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В AC, рабочий режим до 277 В AC |
| Диапазон входного напряжения постоянного тока | 120...370 В DC, рабочий режим до 390 В DC |
| Частота входной сети | 47...63 Гц |
| Типовой КПД | 88% |
| Типовой входной ток | 3 А при 115 В AC, 1,6 А при 230 В AC |
| Пусковой ток, типовой | 35 А при 115 В AC, 70 А при 230 В AC, холодный старт |
| Время установления и нарастания | 500 мс, 60 мс при 230 В AC; 500 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое | 30 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
| Потребление без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 102...110% от номинальной выходной мощности |
| Режим при перегрузке | Импульсный режим с автоперезапуском после устранения аварийного состояния, если выходное напряжение менее 50% |
| Ограничение тока | Режим ограничения постоянного тока в пределах 50...100% от номинального выходного напряжения, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z; монтаж по IEC60068-2-6 |
| Рабочая высота над уровнем моря | до 2000 м |
| Категория перенапряжения | III |
| Охлаждение | Естественная конвекция воздуха |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Класс изоляции | II |
| Испытательное напряжение изоляции | вход-выход: 4 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм, 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1 |
| Дополнительное указание по конструкции | Конструкция ориентирована на соответствие TUV BS EN/EN62368-1 |
ЭМС. Эмиссия
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | Соответствует |
ЭМС. Устойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте, критерий A |
| Устойчивость к излучаемым радиочастотным полям | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия, критерий A |
| Устойчивость к наведенным радиочастотным помехам | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
| Обобщенные стандарты ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | Соответствует |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3271,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 856,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 70 x 90 x 54,5 мм |
| Масса | 0,27 кг |
| Упаковка | 48 шт., 13,74 кг, 0,96 куб. фута |
Механическое исполнение и подключение
| Параметр | Значение |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
| Ширина корпуса | 70 мм |
| Высота корпуса | 90 мм |
| Глубина корпуса | 54,5 мм |
| Корпус | Case No. HDR-15 |
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3, 4 | -V |
| 5, 6 | +V |
Характер снижения нагрузки
По температуре окружающей среды: при входе 230 В AC допустима работа с полной нагрузкой до примерно +50 °C, далее требуется снижение нагрузки; при +70 °C допустимая нагрузка снижается примерно до 50%. При входе 110 В AC полная нагрузка обеспечивается до примерно +45 °C, далее также требуется снижение нагрузки до уровня около 50% при +70 °C.
По входному напряжению: в диапазоне примерно 115...277 В AC допустима работа со 100% нагрузкой. При снижении входного напряжения ниже 115 В AC нагрузка должна быть уменьшена; при 85 В AC допустимый уровень составляет около 80%.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Испытание по гармоническим составляющим тока проводится при 90% нагрузки для моделей HDR-100-xxN.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть дополнительно проверено на соответствие всей системы требованиям ЭМС.
- При эксплуатации на высоте более 2000 м для моделей без вентилятора необходимо снижать допустимую температуру окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором - на 5 °C на каждые 1000 м.
- Некоторые исполнения могут поставляться без логотипа BIS.
