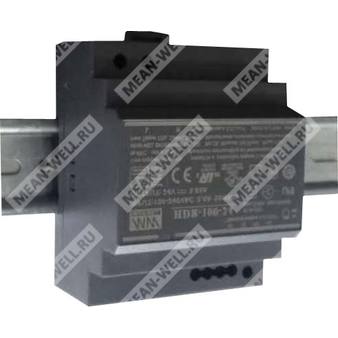

HDR-100-12N - AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное постоянное напряжение 12 В.
Описание
HDR-100-12N входит в серию экономичных сверхтонких источников питания мощностью 85...100 Вт для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Корпус выполнен шириной 70 мм, что уменьшает занимаемое пространство внутри шкафов и распределительных устройств.
Серия рассчитана на широкий диапазон входного переменного напряжения 85...264 В AC, при этом допускается работа до 277 В AC. Изделие соответствует требованиям по гармоническим составляющим тока, установленным европейскими нормами.
Источник питания выполнен в пластиковом корпусе, снижающем риск поражения электрическим током. При типовом КПД до 88% для исполнения HDR-100-12N устройство может работать в диапазоне температур окружающей среды от -30 до +70 °C при естественном воздушном охлаждении.
Наличие защит от короткого замыкания, перегрузки и перенапряжения, а также соответствие отраслевым стандартам безопасности и ЭМС делают HDR-100-12N пригодным для применения в системах автоматизации зданий, промышленного управления и электромеханическом оборудовании.
Расшифровка партномера
| Элемент | Значение |
| HDR | Наименование серии источников питания для установки на DIN рейку |
| 100 | Номинальный класс мощности серии 100 Вт |
| 12 | Номинальное выходное напряжение 12 В DC |
| N | Исполнение Non-LPS, до 100 Вт max, с более широким диапазоном регулировки выходного напряжения |
Особенности
- Сверхтонкая конструкция шириной 70 мм
- Универсальный вход 85...264 В AC, допускается работа при 277 В AC
- Потребление без нагрузки менее 0,3 Вт
- Класс изоляции II
- Регулируемое выходное постоянное напряжение
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение естественной конвекцией воздуха
- Рабочая температура от -30 до +70 °C
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15
- Светодиодная индикация наличия питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Промышленные системы управления
- Заводская автоматизация
- Электромеханическая аппаратура
Исполнение серии
| Тип | Описание | Примечание |
| N | До 100 Вт максимум, исполнение Non-LPS с более широким диапазоном регулировки выходного напряжения | В наличии |
Выходные параметры
| Параметр | Значение |
| Модель | HDR-100-12N |
| Выходное напряжение | 12 В DC |
| Номинальный ток | 7,5 А |
| Диапазон тока | 0...7,5 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 13,5...18 В |
| Точность по напряжению | ±2,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления и нарастания | 500 мс, 60 мс при 115 В AC и полной нагрузке |
| Время удержания, типовое | 12 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В AC |
| Допустимое рабочее входное напряжение переменного тока | 277 В AC |
| Диапазон входного напряжения постоянного тока | 120...370 В DC |
| Допустимое рабочее входное напряжение постоянного тока | 390 В DC |
| Диапазон частоты | 47...63 Гц |
| КПД, типовой | 88% |
| Входной ток, типовой | 3 А при 115 В AC, 1,6 А при 230 В AC |
| Пусковой ток, типовой | 35 А при 115 В AC, 70 А при 230 В AC, холодный старт |
| Потребление без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...150% от номинальной выходной мощности |
| Режим защиты от перегрузки | При выходном напряжении менее 50% - режим hiccup с автоматическим восстановлением после устранения причины неисправности; ограничение тока в режиме постоянного тока в пределах 50...100% номинального выходного напряжения с автоматическим восстановлением после устранения причины неисправности |
| Защита от перенапряжения | 14,2...16,2 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота | до 2000 м |
| Категория перенапряжения | III |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1, BIS IS13252(Part1):2010/IEC 60950-1:2005; конструкция ориентирована на TUV BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная эмиссия
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | Соответствует |
Помехоустойчивость
| Параметр | Стандарт | Уровень / критерий |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно, критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Устойчивость к импульсным помехам по проводам | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Стандарты ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | Соответствует |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3271,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 856,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 70 x 90 x 54,5 мм |
| Масса | 0,27 кг |
| Упаковка | 48 шт.; 13,74 кг; 0,96 куб. фута |
Механические данные и подключение
| Параметр | Значение |
| Допустимый тип рейки | TS35/7.5 или TS35/15 |
| Материал корпуса | Пластик |
| Класс изоляции | II |
| Индикация | Светодиод наличия питания |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3, 4 | -V |
| 5, 6 | +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск по напряжению включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Испытание гармонического тока выполняется при 90% нагрузки для моделей HDR-100-xxN.
- Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям ЭМС.
- Для безвентиляторных моделей при эксплуатации на высоте свыше 2000 м необходимо учитывать снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором - 5 °C на каждые 1000 м.
- Некоторые модели могут не иметь маркировки BIS.
