HDR-100-15

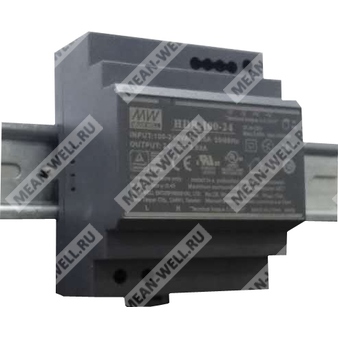

HDR-100-15 - AC/DC источник питания на DIN рейку с выходом 15 В для питания систем автоматизации и промышленной электроники.
Описание
HDR-100-15 представляет собой экономичный сверхтонкий источник питания мощностью 100-ваттного класса для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Корпус выполнен шириной 70 мм, что обеспечивает экономию пространства внутри шкафов и распределительных устройств.
Серия HDR-100 рассчитана на универсальный вход переменного тока 85...264 В, допускает эксплуатационный диапазон до 277 В AC и соответствует требованиям по гармоническим составляющим тока. Конструкция с пластиковым корпусом снижает риск поражения электрическим током. При КПД до 90% серия способна работать в диапазоне температур окружающей среды от минус 30 до плюс 70 °C при естественном воздушном охлаждении.
Наличие полного набора защит и профильных сертификатов делает HDR-100-15 пригодным для применения в бытовой автоматике, промышленном управлении и смежных системах электропитания.
Особенности
- Сверхтонкое ступенчатое исполнение для монтажа на DIN рейку, диапазон мощности 85...100 Вт
- Ширина корпуса 70 мм
- Универсальный вход 85...264 В AC, эксплуатационно до 277 В AC
- Потребляемая мощность без нагрузки менее 0,3 Вт
- Класс изоляции II
- Регулируемое выходное напряжение постоянного тока
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение естественной конвекцией
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15
- Светодиодная индикация включения питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Промышленные системы управления
- Фабричная автоматизация
- Электромеханическая аппаратура
Расшифровка партномера
| Элемент | Значение | Расшифровка |
|---|---|---|
| HDR | Серия | Серия источников питания на DIN рейку |
| 100 | Номинальный класс мощности | Серия 100 Вт |
| 15 | Выходное напряжение | 15 В постоянного тока |
Исполнение серии
| Тип | Описание | Примечание |
|---|---|---|
| Blank | Максимум 92 Вт, соответствует LPS, более узкий диапазон регулировки выходного напряжения | В производстве |
| N | Максимум 100 Вт, не LPS, более широкий диапазон регулировки выходного напряжения | В производстве |
Выходные параметры
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 6,13 А |
| Диапазон выходного тока | 0...6,13 А |
| Номинальная мощность | 92 Вт |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения, вариант LPS | 15...17 В |
| Диапазон регулировки выходного напряжения, вариант без LPS | 13,5...18 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления и нарастания | 500 мс, 60 мс при 230 В AC; 500 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое | 30 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85...264 В AC, эксплуатационно до 277 В AC; 120...370 В DC, эксплуатационно до 390 В DC |
| Диапазон частоты входной сети | 47...63 Гц |
| КПД, типовой | 89% |
| Входной ток, типовой | 3 А при 115 В AC; 1,6 А при 230 В AC |
| Пусковой ток, типовой | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Потребляемая мощность без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение |
|---|---|
| Перегрузка | 102...110% от номинальной выходной мощности |
| Режим защиты от перегрузки | При выходном напряжении менее 50% - прерывистый режим с автоматическим восстановлением после устранения причины; в зоне 50...100% выходного напряжения - ограничение тока с автоматическим восстановлением после устранения причины |
| Защита от перенапряжения | 18,8...22,5 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|---|
| Рабочая температура | от минус 30 до плюс 70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от минус 40 до плюс 85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота | до 2000 м |
| Категория перенапряжения | III |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1, BIS IS13252(Part 1):2010/IEC 60950-1:2005, конструкция ориентирована на TUV BS EN/EN62368-1 |
| Испытательное напряжение изоляции | вход-выход: 4 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс излучения по помехам, кондуктивные помехи | Класс B по BS EN/EN55032(CISPR32), CNS15936 |
| Класс излучения по помехам, излучаемые помехи | Класс B по BS EN/EN55032(CISPR32), CNS15936 |
| Гармонические составляющие тока | Класс A по BS EN/EN61000-3-2 |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контакт, критерий A |
| Устойчивость к радиочастотному электромагнитному полю | BS EN/EN61000-4-3, уровень 3, критерий A |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3, критерий A |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия, критерий A |
| Устойчивость к наведённым радиочастотным воздействиям | BS EN/EN61000-4-6, уровень 3, критерий A |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8, уровень 4, критерий A |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, более 95% провал на 0,5 периода, 30% провал на 25 периодов, более 95% прерывание на 250 периодов |
| Стандарты устойчивости по ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 3271,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 856,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 70 x 90 x 54,5 мм |
| Масса | 0,27 кг |
| Упаковка | 48 шт.; 13,74 кг; 0,96 куб. фута |
| Допустимые типы DIN рейки | TS35/7.5 или TS35/15 |
Подключение
| Номер вывода | Назначение |
|---|---|
| 1 | AC/L |
| 2 | AC/N |
| 3, 4 | -V |
| 5, 6 | +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Испытание на гармонические составляющие тока для моделей HDR-100-xxN проводится при 90% нагрузки.
- Источник питания рассматривается как самостоятельный компонент, однако для конечного оборудования требуется дополнительное подтверждение соответствия всей системы требованиям по ЭМС.
- При эксплуатации на высоте более 2000 м для безвентиляторных моделей требуется температурный дерейтинг 3,5 °C на каждые 1000 м, для моделей с вентилятором - 5 °C на каждые 1000 м.
- Некоторые модели могут поставляться без маркировки BIS.
