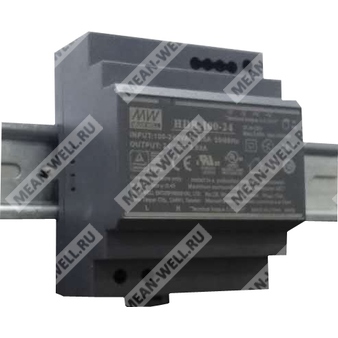

HDR-100-24 - ультратонкий AC/DC источник питания 24 В для систем автоматизации и промышленного управления с монтажом на DIN рейку.
Описание
HDR-100-24 представляет собой экономичный ультратонкий источник питания серии HDR-100 мощностью 85...100 Вт, предназначенный для установки на монтажные рейки TS-35/7.5 или TS-35/15. Корпус имеет ширину 70 мм, что позволяет уменьшить занимаемое пространство внутри шкафов и распределительных устройств.
Устройство рассчитано на универсальный вход переменного тока в диапазоне 85...264 В AC, допускает эксплуатационный уровень до 277 В AC и соответствует требованиям BS EN/EN61000-3-2 по гармоническим составляющим входного тока.
Источник питания выполнен в пластиковом корпусе, снижающем риск поражения электрическим током. Благодаря КПД до 90% серия способна работать при температуре окружающей среды от -30 до +70°C в условиях естественной конвекции воздуха.
Наличие защитных функций и профильных сертификатов для систем домашней автоматизации и промышленной аппаратуры управления делает HDR-100-24 применимым в составе распределённых систем питания, щитовой автоматики, электромеханических узлов и промышленной электроники.
Расшифровка партномера
| Фрагмент партномера | Значение |
| HDR | Наименование серии |
| 100 | Номинальный класс мощности серии 100 Вт |
| 24 | Номинальное выходное напряжение 24 В DC |
Особенности
- Ультратонкое исполнение шириной 70 мм
- Универсальный вход 85...264 В AC, эксплуатационно до 277 В AC
- Потребляемая мощность без нагрузки менее 0,3 Вт
- Класс изоляции II
- Регулируемое выходное напряжение постоянного тока
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение естественной конвекцией воздуха
- Установка на DIN реечный профиль TS-35/7.5 или TS-35/15
- Светодиодная индикация наличия питания
Области применения
- Системы домашнего управления
- Автоматизация зданий
- Промышленные системы управления
- Заводская автоматизация
- Электромеханическая аппаратура
Параметры выхода
| Параметр | Значение |
| Модель | HDR-100-24 |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 3,83 А |
| Диапазон выходного тока | 0...3,83 А |
| Номинальная выходная мощность | 92 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон регулировки напряжения, исполнение Pass LPS | 24...25,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В AC |
| Эксплуатационный уровень входного напряжения переменного тока | 277 В AC |
| Диапазон входного напряжения постоянного тока | 120...370 В DC |
| Эксплуатационный уровень входного напряжения постоянного тока | 390 В DC |
| Частотный диапазон | 47...63 Гц |
| КПД, типовое значение | 90% |
| Потребляемый ток, типовое значение | 3 А при 115 В AC; 1,6 А при 230 В AC |
| Пусковой ток, типовое значение | 35 А при 115 В AC, холодный старт; 70 А при 230 В AC, холодный старт |
| Время установления и нарастания | 500 мс, 60 мс при 230 В AC; 500 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое значение | 30 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
| Потребление без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение |
| Перегрузка | 102...110% от номинальной выходной мощности |
| Характеристика защиты от перегрузки | Режим hiccup при выходном напряжении менее 50%, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение на выходе | 30...36 В |
| Характеристика защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70°C |
| Рабочая влажность | 20...90% относительной влажности без конденсации |
| Температура хранения | -40...+85°C |
| Влажность при хранении | 10...95% относительной влажности без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z; монтаж согласно IEC60068-2-6 |
| Рабочая высота | до 2000 м |
| Категория перенапряжения | III |
Безопасность и ЭМС
| Параметр | Значение |
| Класс изоляции | II |
| Испытательное напряжение изоляции | вход-выход: 4 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм / 500 В DC / 25°C / 70% RH |
| Стандарты безопасности | UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1, BIS IS13252(Part1):2010/IEC 60950-1:2005; конструкция ориентирована на TUV BS EN/EN62368-1 |
ЭМС, эмиссия
| Параметр | Стандарт и уровень |
| Кондуктивные помехи | BS EN/EN55032(CISPR32), CNS15936, класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32), CNS15936, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
ЭМС, устойчивость
| Параметр | Стандарт и уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно, критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, критерий A |
| Импульсные помехи | BS EN/EN61000-4-4, уровень 3, критерий A |
| Микросекундные импульсы перенапряжения | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия, критерий A |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6, уровень 3, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, более 95% провал на 0,5 периода, 30% провал на 25 периодов, более 95% прерывание на 250 периодов |
| Общие стандарты ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Надежность, конструкция и монтаж
| Параметр | Значение |
| MTBF | 3271,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 856,5 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 70 x 90 x 54,5 мм |
| Масса | 0,27 кг |
| Упаковка | 48 шт.; 13,74 кг; 0,96 куб. фута |
| Допустимый профиль рейки | TS35/7.5 или TS35/15 |
| Материал корпуса | Пластик |
| Охлаждение | Естественная конвекция |
| Индикация | Светодиод наличия питания |
Подключение
| Номер клеммы | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3, 4 | -V |
| 5, 6 | +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной цепи с параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Испытание гармонических составляющих тока выполняется при 90% нагрузки для моделей HDR-100-xxN.
- Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям по ЭМС.
- Для эксплуатации на высоте более 2000 м требуется температурное дерейтирование: 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором.
- Некоторые модели могут не иметь маркировки BIS.
