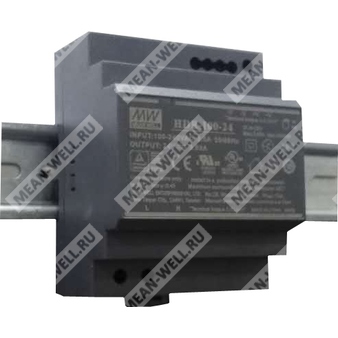

HDR-100-48 - импульсный AC/DC источник питания 48 В для монтажа на DIN рейку в системах автоматизации и промышленного управления.
Описание
HDR-100-48 входит в серию экономичных ультратонких источников питания мощностью 85...100 Вт для установки на монтажные рейки TS-35/7.5 или TS-35/15. Корпус выполнен шириной 70 мм, что снижает занимаемое пространство в шкафах управления и распределительных устройствах.
Серия рассчитана на широкий диапазон входного переменного напряжения 85...264 В AC с допустимой эксплуатацией до 277 В AC, а также на вход постоянного напряжения 120...370 В DC с допустимой эксплуатацией до 390 В DC. Изделие соответствует требованиям по гармоническим токам и предназначено для применения в системах домашней автоматизации, промышленного управления и смежном оборудовании.
Источник питания выполнен в пластиковом корпусе, обеспечивающем снижение риска поражения электрическим током, относится к классу изоляции II и работает при естественном воздушном охлаждении. Для модели HDR-100-48 заявлен КПД до 90%. Предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения, а также индикация наличия выходного напряжения.
Особенности
- Ультратонкое исполнение для монтажа на DIN рейку, ширина 70 мм
- Универсальный вход 85...264 В AC, эксплуатационно до 277 В AC
- Допустимый вход 120...370 В DC, эксплуатационно до 390 В DC
- Потребление без нагрузки менее 0,3 Вт
- Класс изоляции II
- Регулируемое выходное напряжение постоянного тока
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение за счет свободной конвекции
- Рабочий температурный диапазон от -30 до +70 °C
- Монтаж на DIN рейки TS-35/7.5 или TS-35/15
- Светодиодная индикация включения питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Системы промышленного управления
- Заводская автоматизация
- Электромеханическая аппаратура
Расшифровка партномера
| Элемент |
Значение |
Расшифровка |
| HDR |
Серия |
Серия источников питания для монтажа на DIN рейку |
| 100 |
Номинальная мощность серии |
Класс мощности 100 Вт |
| 48 |
Выходное напряжение |
Номинальное выходное напряжение 48 В постоянного тока |
Исполнение серии
| Тип |
Описание |
Примечание |
| Без суффикса |
До 92 Вт, соответствует LPS, более узкий диапазон регулировки выходного напряжения |
Серийное исполнение |
| N |
До 100 Вт, не относится к LPS, более широкий диапазон регулировки выходного напряжения |
Серийное исполнение |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В DC |
| Номинальный выходной ток |
1,92 А |
| Диапазон выходного тока |
0...1,92 А |
| Номинальная выходная мощность |
92,2 Вт |
| Пульсации и шум |
240 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
48...48,7 В |
| Точность по выходному напряжению |
±1,0% |
| Линейная нестабильность |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...264 В AC, эксплуатационно до 277 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC, эксплуатационно до 390 В DC |
| Частотный диапазон |
47...63 Гц |
| КПД типовой |
90% |
| Потребляемый ток по входу типовой |
3 А при 115 В AC, 1,6 А при 230 В AC |
| Пусковой ток типовой |
35 А при 115 В AC, 70 А при 230 В AC, холодный старт |
| Время установления и нарастания |
500 мс, 60 мс при 230 В AC; 500 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания типовое |
30 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
| Потребление без нагрузки |
менее 0,3 Вт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
102...110% от номинальной выходной мощности |
| Характеристика защиты от перегрузки |
Режим прерывистой работы при снижении выходного напряжения менее 50%, автоматическое восстановление после устранения аварии |
| Ограничение тока |
Ограничение по постоянному току в диапазоне 50...100% номинального выходного напряжения, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
56,5...64,8 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания |
Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
до 2000 м |
| Категория перенапряжения |
III |
| Охлаждение |
Свободная конвекция воздуха |
| Монтажное положение для температурных характеристик |
Вертикальное |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1 |
| Дополнительное указание по конструкции |
Конструкция ориентирована на соответствие TUV BS EN/EN62368-1 |
| Испытательное напряжение изоляции |
вход-выход: 4 кВ AC |
| Сопротивление изоляции |
вход-выход: 100 МОм, 500 В DC, 25 °C, 70% RH |
| Класс изоляции |
II |
Электромагнитная совместимость. Эмиссия
| Параметр |
Стандарт |
Класс/уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
Электромагнитная совместимость. Устойчивость
| Параметр |
Стандарт |
Уровень/критерий |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте, критерий A |
| Устойчивость к излучаемому электромагнитному полю |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия, критерий A |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
| Устойчивость к магнитному полю промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Обобщенные стандарты ЭМС |
BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Соответствует |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
3271,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 856,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
70 x 90 x 54,5 мм |
| Масса |
0,27 кг |
| Упаковка |
48 шт., 13,74 кг, 0,96 куб. фута |
Механические данные и подключение
| Параметр |
Значение |
| Тип монтажной рейки |
TS35/7.5 или TS35/15 |
| Материал корпуса |
Пластик |
| Ширина корпуса |
70 мм |
| Высота корпуса |
90 мм |
| Глубина корпуса |
54,5 мм |
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3, 4 |
-V |
| 5, 6 |
+V |
Примечания
| № |
Содержание |
| 1 |
Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной параллельной цепью из конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск по выходному напряжению включает начальную установку, линейную нестабильность и нестабильность по нагрузке. |
| 4 |
Испытание гармонических токов выполняется при нагрузке 90% для моделей HDR-100-xxN. |
| 5 |
Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС всей системы. |
| 6 |
При эксплуатации на высоте более 2000 м для безвентиляторных моделей требуется снижение допустимой температуры окружающей среды из расчета 3,5 °C на каждые 1000 м, для моделей с вентилятором — 5 °C на каждые 1000 м. |
| 7 |
Некоторые модели могут поставляться без маркировки BIS. |
Дополнительные эксплуатационные сведения
При входном напряжении 230 В AC допускается работа с полной нагрузкой до температуры окружающей среды около 50 °C при вертикальном монтаже. При входном напряжении 110 В AC полная нагрузка допустима до температуры около 45 °C, далее требуется снижение нагрузки. В диапазоне входного напряжения примерно от 115 В AC до 277 В AC допускается 100% нагрузки; при снижении входного напряжения до 85 В AC требуется дерейтинг выходной мощности.
