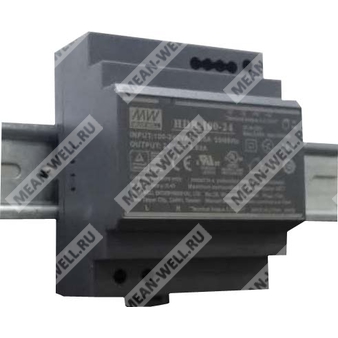

HDR-100-48N - ультратонкий импульсный источник питания на DIN рейку с выходом 48 В постоянного тока для систем автоматизации и промышленного управления.
Расшифровка партномера
| Часть партномера |
Значение |
| HDR |
Наименование серии источников питания |
| 100 |
Класс номинальной мощности 100 Вт |
| 48 |
Номинальное выходное напряжение 48 В постоянного тока |
| N |
Исполнение Non-LPS, максимальная мощность до 100,8 Вт, расширенный диапазон регулировки выходного напряжения |
Описание
HDR-100 представляет собой экономичную серию ультратонких источников питания мощностью 100 Вт для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Ширина корпуса составляет 70 мм, что позволяет экономить место внутри шкафов и распределительных устройств.
Вся серия поддерживает универсальный вход переменного тока 85...264 В, а также эксплуатационный диапазон до 277 В переменного тока, и соответствует требованиям по гармоническим составляющим тока. Конструкция выполнена в пластиковом корпусе, уменьшающем риск поражения электрическим током. При КПД до 90% устройство может работать при температуре окружающей среды от -30 до +70 °C при естественной конвекции воздуха.
Наличие полного набора защит и профильных сертификатов делает HDR-100-48N пригодным для применения в системах бытовой автоматизации и промышленной аппаратуре управления.
Особенности
- Ультратонкое исполнение для монтажа на DIN рейку, мощность 85...100 Вт
- Ширина корпуса 70 мм
- Универсальный вход 85...264 В переменного тока, эксплуатация до 277 В переменного тока
- Потребляемая мощность без нагрузки менее 0,3 Вт
- Класс изоляции II
- Регулируемое выходное напряжение постоянного тока
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение естественной конвекцией
- Рабочая температура от -30 до +70 °C
- Монтаж на DIN рейки TS-35/7.5 или TS-35/15
- Светодиодная индикация наличия питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Промышленные системы управления
- Заводская автоматизация
- Электромеханическая аппаратура
Исполнение HDR-100-48N
| Параметр |
Значение |
| Тип исполнения |
N |
| Описание исполнения |
До 100 Вт, Non-LPS, с более широким диапазоном регулировки выходного напряжения |
| Статус |
В производстве |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
2,1 А |
| Диапазон выходного тока |
0...2,1 А |
| Номинальная мощность |
100,8 Вт |
| Пульсации и шум |
240 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
43,2...55,2 В |
| Точность установки напряжения |
±1,0% |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления и нарастания |
500 мс, 60 мс при полной нагрузке |
| Время удержания |
30 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...264 В |
| Эксплуатационный диапазон входного напряжения переменного тока |
до 277 В |
| Диапазон входного напряжения постоянного тока |
120...370 В |
| Эксплуатационный диапазон входного напряжения постоянного тока |
до 390 В |
| Частота входной сети |
47...63 Гц |
| КПД типовой |
90% |
| Потребляемый ток от сети, типовой |
3 А при 115 В переменного тока; 1,6 А при 230 В переменного тока |
| Пусковой ток, типовой |
35 А при 115 В переменного тока; 70 А при 230 В переменного тока, холодный старт |
| Потребление без нагрузки |
менее 0,3 Вт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...150% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока в режиме постоянного тока в пределах 50...100% номинального выходного напряжения, автоматическое восстановление после устранения аварийного состояния |
| Дополнительный режим при снижении выходного напряжения |
При выходном напряжении менее 50% срабатывает режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
56,5...64,8 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания |
Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
до 2000 м |
| Категория перенапряжения |
III |
| Снижение мощности с высотой |
Для безвентиляторных моделей 3,5 °C на каждые 1000 м при высоте более 2000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1 |
| Дополнительное одобрение |
BIS IS13252(Part1):2010/IEC 60950-1:2005, примечание 7 |
| Проектирование |
С учетом TUV BS EN/EN62368-1 |
| Испытательное напряжение изоляции |
вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции |
вход-выход: 100 МОм, 500 В постоянного тока, 25 °C, 70% относительной влажности |
| Класс изоляции |
II |
ЭМС. Эмиссия
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт, критерий A |
| Устойчивость к излучаемым радиочастотным полям |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия, критерий A |
| Кондуктивные радиочастотные воздействия |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Общие стандарты устойчивости |
BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Соответствует |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
3271,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 856,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
70 x 90 x 54,5 мм |
| Масса |
0,27 кг |
| Упаковка |
48 шт. в коробке, масса 13,74 кг, объем 0,96 куб. фута |
| Конструктив |
Корпус Case No. HDR-15 |
Механические данные и подключение
| Параметр |
Значение |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Допустимая DIN рейка |
TS35/7.5 или TS35/15 |
| Ширина |
70 мм |
| Высота |
90 мм |
| Глубина |
54,5 мм |
| Охлаждение |
Естественная конвекция воздуха |
| Индикация |
Светодиод наличия питания |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3, 4 |
-V |
| 5, 6 |
+V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Испытание гармонических составляющих тока выполняется при 90% нагрузки для моделей HDR-100-xxN.
- Источник питания рассматривается как самостоятельный компонент, однако в составе конечного оборудования необходимо дополнительно подтвердить соответствие всей системы требованиям по ЭМС.
- Для безвентиляторных моделей при эксплуатации на высоте более 2000 м снижение допустимой температуры составляет 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Некоторые исполнения могут не иметь маркировки BIS; для уточнения следует обращаться к поставщику MEAN WELL.
