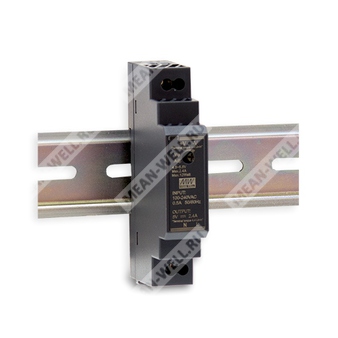

HDR-15-12 - ультратонкий импульсный источник питания на DIN рейку для преобразования сетевого переменного напряжения в стабилизированное постоянное 12 В.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| HDR |
Наименование серии ультратонких ступенчатых DIN реечных источников питания |
| 15 |
Номинальная мощность серии 15 Вт |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Описание
HDR-15-12 представляет собой экономичный ультратонкий источник питания мощностью 15 Вт для установки на DIN рейки TS-35/7.5 или TS-35/15. Ширина корпуса составляет 17,5 мм, что обеспечивает экономию места внутри шкафов и распределительных устройств.
Серия рассчитана на широкий диапазон входного напряжения переменного тока от 85 до 264 В, при этом допускается эксплуатационный диапазон до 277 В переменного тока. Также предусмотрен вход постоянного тока 120...370 В, эксплуатационно до 390 В постоянного тока.
Конструкция выполнена в пластиковом корпусе, снижающем риск поражения электрическим током. За счет КПД до 85% для исполнения HDR-15-12 устройство может работать при естественной конвекции в диапазоне температур окружающей среды от -30 до +70 °C.
Наличие полного набора защит и профильных сертификатов позволяет применять источник питания в системах домашней автоматизации, промышленного управления и электромеханической аппаратуре.
Особенности
- Ультратонкое исполнение, ширина 17,5 мм
- Универсальный вход 85...264 В переменного тока, эксплуатационно до 277 В переменного тока
- Допустим вход 120...370 В постоянного тока, эксплуатационно до 390 В постоянного тока
- Потребляемая мощность без нагрузки менее 0,3 Вт
- Класс изоляции II
- Соответствие требованиям Limited Power Source
- Регулируемое выходное постоянное напряжение
- Защита от короткого замыкания
- Защита от перегрузки
- Защита от перенапряжения
- Охлаждение свободной конвекцией воздуха
- Установка на DIN рейку TS-35/7.5 или TS-35/15
- Светодиодная индикация наличия питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Системы промышленного управления
- Заводская автоматизация
- Электромеханическая аппаратура
Выходные параметры
| Параметр |
Значение для HDR-15-12 |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
1,25 А |
| Диапазон выходного тока |
0...1,25 А |
| Номинальная мощность |
15 Вт |
| Диапазон регулировки выходного напряжения |
10,8...13,8 В |
| Пульсации и шум |
120 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления, время нарастания |
2000 мс, 80 мс при 115 В переменного тока и полной нагрузке |
| Время удержания |
12 мс при 115 В переменного тока и полной нагрузке |
Входные параметры
| Параметр |
Значение для HDR-15-12 |
| Диапазон входного напряжения переменного тока |
85...264 В, эксплуатационно до 277 В |
| Диапазон входного напряжения постоянного тока |
120...370 В, эксплуатационно до 390 В |
| Частотный диапазон |
47...63 Гц |
| КПД типовой |
85% |
| Потребляемый ток типовой |
0,5 А при 115 В переменного тока; 0,25 А при 230 В переменного тока |
| Пусковой ток типовой |
25 А при 115 В переменного тока; 45 А при 230 В переменного тока, холодный старт |
| Потребление без нагрузки |
менее 0,3 Вт |
Параметры защиты
| Параметр |
Значение для HDR-15-12 |
| Защита от перегрузки |
110...145% от номинальной выходной мощности |
| Режим защиты от перегрузки |
При выходном напряжении менее 50% - режим hiccup с автоматическим восстановлением после устранения аварии; при выходном напряжении в пределах 50...100% от номинального - ограничение тока с автоматическим восстановлением после устранения аварии |
| Защита от перенапряжения |
14,2...16,2 В |
| Исполнение защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания |
Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр |
Значение для HDR-15-12 |
| Рабочая температура |
-30...+70 °C |
| Дерейтинг по температуре |
100% нагрузки до 50 °C, далее снижение до 50% нагрузки при 70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; соответствие IEC60068-2-6 |
| Рабочая высота |
до 2000 м |
| Категория перенапряжения |
III |
| Снижение допустимой температуры при высоте более 2000 м |
3,5 °C на каждые 1000 м для моделей без вентилятора |
Безопасность и изоляция
| Параметр |
Значение для HDR-15-12 |
| Класс изоляции |
II |
| Испытательное напряжение изоляции |
вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции |
вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% относительной влажности |
| Соответствие требованиям безопасности |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1, BIS IS13252(Part1):2010/IEC 60950-1:2005; конструкция ориентирована на TUV BS EN/EN62368-1 |
| Соответствие нормам по категории перенапряжения |
Согласно EN61558, EN50178, EN60664-1, EN62477-1; высота эксплуатации до 2000 м |
Электромагнитная совместимость
| Эмиссия |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
Соответствует |
| Помехоустойчивость |
Стандарт |
Уровень / критерий |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд, критерий A |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия, критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Базовые стандарты ЭМС |
BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Соответствует |
Надежность, габариты и упаковка
| Параметр |
Значение для HDR-15-12 |
| MTBF |
3724,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1166,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
17,5 x 90 x 54,5 мм |
| Масса |
74 г |
| Упаковка |
160 шт.; 12,9 кг; 1,09 куб. фута |
Механическое исполнение и подключение
| Параметр |
Значение |
| Тип монтажа |
На DIN рейку TS35/7.5 или TS35/15 |
| Ширина корпуса |
17,5 мм |
| Высота корпуса |
90 мм |
| Глубина корпуса |
54,5 мм |
| Допуск на размеры |
±0,5 мм |
| Номер вывода |
Назначение |
| 1 |
+V |
| 2 |
-V |
| 3 |
AC/N |
| 4 |
AC/L |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям по электромагнитной совместимости.
- Для моделей без вентилятора при эксплуатации на высоте свыше 2000 м требуется температурный дерейтинг 3,5 °C на каждые 1000 м; для моделей с вентилятором - 5 °C на каждые 1000 м.
