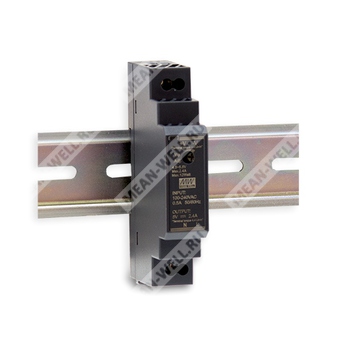

HDR-15-15 - ультратонкий AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное напряжение 15 В постоянного тока.
Описание
HDR-15-15 представляет собой экономичный источник питания серии HDR-15 мощностью 15 Вт в ультратонком исполнении для установки на DIN рейку TS-35/7.5 или TS-35/15. Ширина корпуса составляет 17,5 мм, что обеспечивает минимальное занимаемое пространство внутри шкафов управления и распределительных устройств.
Серия рассчитана на широкий диапазон входного напряжения переменного тока от 85 до 264 В, допускает работу при 277 В переменного тока, а также от 120 до 370 В постоянного тока с допустимым рабочим уровнем до 390 В постоянного тока. Исполнение в пластиковом корпусе обеспечивает защиту пользователя от опасности поражения электрическим током. КПД для модели HDR-15-15 достигает 85,5%, что позволяет устройству работать в диапазоне температур окружающей среды от минус 30 до плюс 70 °C при естественном воздушном охлаждении.
Наличие комплекса защит, соответствие требованиям по безопасности и электромагнитной совместимости, а также исполнение для монтажа на DIN рейку делают HDR-15-15 пригодным для применения в системах бытовой автоматизации, промышленного управления и электромеханической аппаратуре.
Особенности
- ультратонкое исполнение, ширина 17,5 мм;
- универсальный вход 85...264 В переменного тока, рабочий режим до 277 В переменного тока;
- допускается питание от 120...370 В постоянного тока, рабочий режим до 390 В постоянного тока;
- потребляемая мощность без нагрузки менее 0,3 Вт;
- класс изоляции II;
- соответствие требованиям LPS, ограниченный источник мощности;
- регулируемое выходное напряжение постоянного тока;
- защита от короткого замыкания, перегрузки и перенапряжения;
- охлаждение естественной конвекцией;
- рабочая температура от минус 30 до плюс 70 °C;
- монтаж на DIN рейку TS-35/7.5 или TS-35/15;
- светодиодная индикация включения питания.
Области применения
- системы бытового управления;
- автоматизация зданий;
- системы промышленного управления;
- заводская автоматизация;
- электромеханическая аппаратура.
Расшифровка партномера
| Элемент партномера | Значение |
| HDR | серия ультратонких источников питания на DIN рейку |
| 15 | номинальная выходная мощность 15 Вт |
| 15 | номинальное выходное напряжение 15 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0...1 А |
| Номинальная мощность | 15 Вт |
| Диапазон регулировки выходного напряжения | 13,5...18 В |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В |
| Допустимое рабочее входное напряжение переменного тока | 277 В |
| Диапазон входного напряжения постоянного тока | 120...370 В |
| Допустимое рабочее входное напряжение постоянного тока | 390 В |
| Диапазон входной частоты | 47...63 Гц |
| КПД, типовое значение | 85,5% |
| Входной ток, типовое значение | 0,5 А при 115 В переменного тока; 0,25 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 25 А при 115 В переменного тока; 45 А при 230 В переменного тока, холодный старт |
| Время запуска, типовое значение | 2000 мс |
| Время нарастания, типовое значение | 80 мс при 115 В переменного тока и полной нагрузке |
| Время удержания, типовое значение | 12 мс при 115 В переменного тока и полной нагрузке |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 110...145% от номинальной выходной мощности |
| Режим защиты от перегрузки при выходном напряжении менее 50% | hiccup-режим, автоматическое восстановление после устранения неисправности |
| Режим защиты от перегрузки | ограничение тока в режиме постоянного тока в пределах 50...100% номинального выходного напряжения, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 18,8...22,5 В |
| Тип защиты от перенапряжения | отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от минус 30 до плюс 70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от минус 40 до плюс 85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z; соответствие IEC60068-2-6 |
| Рабочая высота | до 2000 м |
| Категория перенапряжения | III |
| Охлаждение | естественная конвекция воздуха |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1, BIS IS13252(Part1):2010/IEC 60950-1:2005; конструкция ориентирована на TUV BS EN/EN62368-1 |
| Испытательное напряжение изоляции | вход-выход 4 кВ переменного тока |
| Сопротивление изоляции | вход-выход 100 МОм при 500 В постоянного тока, 25 °C, 70% относительной влажности |
| Класс изоляции | II |
| Соответствие LPS | да |
Электромагнитная эмиссия
| Параметр | Стандарт и уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
Электромагнитная устойчивость
| Параметр | Стандарт и уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд, критерий A |
| Устойчивость к излучаемым полям | BS EN/EN61000-4-3, уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия, критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 3, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, более 95% провал на 0,5 периода; 30% провал на 25 периодов; более 95% прерывание на 250 периодов |
| Комплексный стандарт устойчивости | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3724,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1166,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 17,5 × 90 × 54,5 мм |
| Масса | 74 г |
| Упаковка | 160 шт.; 12,9 кг; 1,09 куб. фута |
Механические данные и подключение
| Параметр | Значение |
| Тип монтажа | на DIN рейку TS-35/7.5 или TS-35/15 |
| Ширина корпуса | 17,5 мм |
| Высота корпуса | 90 мм |
| Глубина корпуса | 54,5 мм |
| Материал корпуса | пластик |
| Индикация | светодиод включения питания |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +V |
| 2 | -V |
| 3 | AC/N |
| 4 | AC/L |
Характер снижения нагрузки
| Условие | Допустимая нагрузка |
| Температура окружающей среды от -30 до +50 °C | 100% |
| Температура окружающей среды +70 °C | 50% |
| Входное напряжение 85 В переменного тока | 80% |
| Входное напряжение от 100 до 264 В переменного тока | 100% |
| Рабочий режим при 277 В переменного тока | допускается |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как самостоятельный компонент, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС всей системы.
- При эксплуатации выше 2000 м для моделей с естественным охлаждением требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором — на 5 °C на каждые 1000 м.
