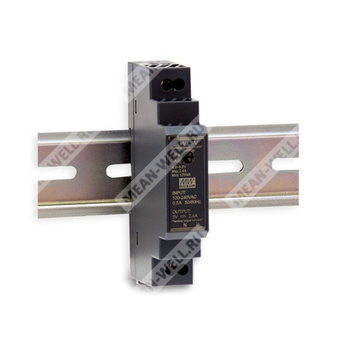

HDR-15-24 - ультратонкий AC/DC источник питания на DIN рейку с выходом 24 В для питания цепей автоматики и промышленного управления.
Расшифровка партномера
| Элемент партномера | Значение |
| HDR | Серия ультратонких источников питания на DIN рейку |
| 15 | Номинальная мощность серии 15 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Описание
HDR-15 представляет собой экономичную серию ультратонких источников питания мощностью 15 Вт для установки на DIN рейку TS-35/7.5 или TS-35/15. Корпус имеет ширину 17,5 мм, что обеспечивает минимальное занимаемое пространство внутри шкафов и распределительных устройств.
Серия рассчитана на универсальный вход переменного тока в диапазоне от 85 до 264 В, при этом допускается эксплуатационный уровень до 277 В переменного тока. Также поддерживается вход постоянного тока 120...370 В с эксплуатационным уровнем до 390 В постоянного тока. Изделие соответствует требованиям по гармоническим составляющим тока по BS EN/EN61000-3-2.
Источник питания выполнен в пластиковом корпусе, обеспечивающем эффективную защиту пользователя от поражения электрическим током. При типовом КПД до 86% для модели HDR-15-24 устройство способно работать при естественной конвекции в диапазоне температур окружающей среды от -30 до +70 °C.
Наличие полного набора защит и профильных сертификаций делает HDR-15-24 применимым в бытовой автоматике, системах автоматизации зданий, промышленном управлении, заводской автоматизации и электромеханической аппаратуре.
Особенности
- Ультратонкое исполнение, ширина 17,5 мм
- Универсальный вход 85...264 В переменного тока, эксплуатационно до 277 В переменного тока
- Поддержка входа 120...370 В постоянного тока, эксплуатационно до 390 В постоянного тока
- Потребление без нагрузки менее 0,3 Вт
- Класс изоляции II
- Соответствие требованиям LPS, источник ограниченной мощности
- Регулируемое выходное напряжение постоянного тока
- Защита от короткого замыкания, перегрузки и перенапряжения
- Охлаждение естественной конвекцией
- Установка на DIN рейку TS-35/7.5 или TS-35/15
- Светодиодная индикация включения питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Промышленные системы управления
- Заводская автоматизация
- Электромеханическая аппаратура
Выходные параметры
| Параметр | Значение для HDR-15-24 |
| Номинальное выходное напряжение | 24 В постоянного тока |
| Номинальный выходной ток | 0,63 А |
| Диапазон выходного тока | 0...0,63 А |
| Номинальная мощность | 15,2 Вт |
| Диапазон регулировки выходного напряжения | 21,6...29 В |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
Параметры входа
| Параметр | Значение для HDR-15-24 |
| Диапазон входного напряжения переменного тока | 85...264 В |
| Эксплуатационный диапазон входного напряжения переменного тока | до 277 В |
| Диапазон входного напряжения постоянного тока | 120...370 В |
| Эксплуатационный диапазон входного напряжения постоянного тока | до 390 В |
| Диапазон частоты сети | 47...63 Гц |
| Типовой КПД | 86% |
| Типовой входной ток | 0,5 А при 115 В переменного тока; 0,25 А при 230 В переменного тока |
| Пусковой ток, типовой | 25 А при 115 В переменного тока; 45 А при 230 В переменного тока, холодный старт |
| Время запуска, нарастания | 2000 мс, 80 мс при 115 В переменного тока и полной нагрузке |
| Время удержания, типовое | 12 мс при 115 В переменного тока и полной нагрузке |
| Потребление без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение для HDR-15-24 |
| Защита от перегрузки | 110...145% от номинальной выходной мощности |
| Режим защиты от перегрузки | При выходном напряжении ниже 50% срабатывает режим hiccup, автоматическое восстановление после устранения аварии |
| Ограничение тока | Режим ограничения постоянного тока в диапазоне 50...100% номинального выходного напряжения, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 30...36 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр | Значение для HDR-15-24 |
| Рабочая температура | -30...+70 °C |
| Снижение мощности по температуре | 100% нагрузки до 50 °C, далее снижение до 50% при 70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой оси X, Y, Z; соответствие IEC60068-2-6 |
| Рабочая высота | до 2000 м |
| Снижение мощности по входному напряжению | При 85 В переменного тока около 80% нагрузки, начиная примерно с 100 В переменного тока до 264 В доступно 100% нагрузки; эксплуатационно до 277 В |
| Категория перенапряжения | III |
| Охлаждение | Естественная конвекция воздуха |
Безопасность и электромагнитная совместимость
| Параметр | Значение для HDR-15-24 |
| Класс изоляции | II |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм при 500 В постоянного тока, 25 °C, 70% относительной влажности |
| Стандарты безопасности | UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1, BIS IS13252 Part 1:2010; конструкция соответствует TUV BS EN/EN62368-1 |
ЭМС. Эмиссия
| Параметр | Стандарт / класс |
| Кондуктивные помехи | BS EN/EN55032, CISPR32, CNS15936, класс B |
| Излучаемые помехи | BS EN/EN55032, CISPR32, CNS15936, класс B |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
ЭМС. Устойчивость
| Воздействие | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте, критерий A |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия, критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 3, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Комплексный стандарт ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Надежность и прочие параметры
| Параметр | Значение для HDR-15-24 |
| MTBF | 3724,3 тыс. ч минимум по Telcordia SR-332; 1166,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 17,5 × 90 × 54,5 мм |
| Масса | 74 г |
| Упаковка | 160 шт.; 12,9 кг; 1,09 куб. фута |
160 шт.; 12,9 кг; 1,09 куб. фута
Механическое исполнение и подключение
| Параметр | Значение |
| Исполнение корпуса | Пластиковый корпус |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
| Ширина | 17,5 мм |
| Высота | 90 мм |
| Глубина | 54,5 мм |
| Допуск размеров | ±0,5 мм |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +V |
| 2 | -V |
| 3 | AC/N |
| 4 | AC/L |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как самостоятельный компонент. Конечное оборудование должно быть дополнительно проверено на соответствие всей системы требованиям ЭМС.
- При эксплуатации выше 2000 м для безвентиляторных моделей требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м высоты; для моделей с вентилятором — на 5 °C на каждые 1000 м.
