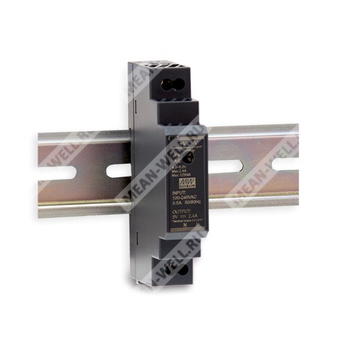

HDR-15-48 - ультратонкий AC/DC источник питания 48 В для монтажа на DIN рейку и питания систем автоматизации, управления и электромеханической аппаратуры.
Расшифровка партномера
| Фрагмент партномера | Значение |
| HDR | Серия ультратонких источников питания для установки на DIN рейку |
| 15 | Номинальная серия по мощности 15 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Описание
HDR-15-48 относится к экономичной серии ультратонких источников питания мощностью 15 Вт для установки на DIN рейку TS-35/7.5 или TS-35/15. Корпус шириной 17,5 мм соответствует форм-фактору 1SU и обеспечивает экономию пространства внутри шкафов и распределительных устройств.
Источник питания рассчитан на широкий диапазон входного напряжения переменного тока 85...264 В, при этом допускается рабочий режим до 277 В переменного тока. Также поддерживается питание от постоянного напряжения 120...370 В, с допустимым рабочим уровнем до 390 В постоянного тока. Изделие соответствует требованиям по гармоническим составляющим тока по BS EN/EN61000-3-2.
Конструкция выполнена в пластиковом корпусе, что снижает риск поражения электрическим током. КПД для исполнения HDR-15-48 достигает 87%, что позволяет эксплуатировать устройство в диапазоне температур окружающей среды от минус 30 до плюс 70 °C при естественном воздушном охлаждении.
Наличие защит от короткого замыкания, перегрузки и перенапряжения, а также соответствие ряду стандартов безопасности и ЭМС делают HDR-15-48 применимым в системах бытовой автоматизации и промышленного управления.
Особенности
- Ультратонкое исполнение, ширина 17,5 мм
- Универсальный вход 85...264 В переменного тока, рабочий режим до 277 В переменного тока
- Мощность холостого хода менее 0,3 Вт
- Класс изоляции II
- Соответствие требованиям LPS, ограниченный источник мощности
- Регулируемое выходное напряжение постоянного тока
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение естественной конвекцией воздуха
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15
- Светодиодная индикация наличия питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Промышленные системы управления
- Заводская автоматизация
- Электромеханическая аппаратура
Выходные параметры
| Параметр | Значение для HDR-15-48 |
| Номинальное выходное напряжение | 48 В постоянного тока |
| Номинальный выходной ток | 0,32 А |
| Диапазон выходного тока | 0...0,32 А |
| Номинальная мощность | 15,4 Вт |
| Диапазон регулировки выходного напряжения | 43,2...55,2 В |
| Пульсации и шум | 240 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
Временные параметры
| Параметр | Значение для HDR-15-48 |
| Время запуска | 2000 мс, типовое |
| Время нарастания | 80 мс при 230 В переменного тока; 80 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 30 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Параметр | Значение для HDR-15-48 |
| Диапазон входного напряжения переменного тока | 85...264 В переменного тока |
| Допустимый рабочий уровень входного напряжения переменного тока | 277 В переменного тока |
| Диапазон входного напряжения постоянного тока | 120...370 В постоянного тока |
| Допустимый рабочий уровень входного напряжения постоянного тока | 390 В постоянного тока |
| Частота входной сети | 47...63 Гц |
| КПД, типовое значение | 87% |
| Входной ток, типовое значение | 0,5 А при 115 В переменного тока; 0,25 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 25 А при 115 В переменного тока, холодный старт; 45 А при 230 В переменного тока, холодный старт |
| Потребляемая мощность без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение для HDR-15-48 |
| Перегрузка | 110...145% от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим hiccup при выходном напряжении менее 50%, автоматическое восстановление после устранения неисправности |
| Ограничение тока | Ограничение постоянного тока в диапазоне 50...100% номинального выходного напряжения, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 56,5...64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Предусмотрена |
Параметры окружающей среды
| Параметр | Значение для HDR-15-48 |
| Рабочая температура | от минус 30 до плюс 70 °C |
| Снижение выходной мощности | См. кривую снижения мощности |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от минус 40 до плюс 85 °C |
| Влажность хранения | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибростойкость | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота | до 2000 м |
| Категория перенапряжения | III согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Охлаждение | Естественная конвекция воздуха |
Безопасность и ЭМС
| Параметр | Значение для HDR-15-48 |
| Стандарты безопасности | UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1, BIS IS13252 (Part1):2010 / IEC 60950-1:2005 не применяется для 48 В; конструкция ориентирована на TUV BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% относительной влажности |
| Класс изоляции | II |
| LPS | Соответствует |
Эмиссия помех
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Устойчивость к электромагнитным воздействиям
| Параметр | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд, критерий A |
| Устойчивость к излучаемым полям | BS EN/EN61000-4-3, уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия, критерий A |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3, критерий A |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, более 95% провал на 0,5 периода, 30% провал на 25 периодов, более 95% прерывание на 250 периодов |
| Комплексный стандарт ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Надежность и конструктивные данные
| Параметр | Значение для HDR-15-48 |
| MTBF | 3724,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1166,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 17,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 74 г |
| Упаковка | 160 шт.; 12,9 кг; 1,09 куб. фута |
| Исполнение корпуса | Пластиковый корпус |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +V |
| 2 | -V |
| 3 | AC/N |
| 4 | AC/L |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как самостоятельный узел. В составе конечного оборудования требуется повторное подтверждение соответствия всей системы требованиям ЭМС.
- При эксплуатации выше 2000 м для моделей без вентилятора требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором — на 5 °C на каждые 1000 м.
