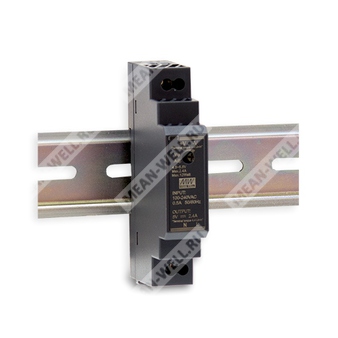

HDR-15-5
HDR-15-5 - ультратонкий AC/DC источник питания 5 В для монтажа на DIN рейку в системах автоматизации и промышленного управления.
Описание
HDR-15-5 представляет собой экономичный ультратонкий источник питания мощностью 15 Вт серии HDR-15, предназначенный для установки на монтажные DIN рейки TS-35/7.5 или TS-35/15. Корпус имеет ширину 17,5 мм, что обеспечивает экономию пространства внутри шкафов и распределительных устройств.
Устройство поддерживает универсальный вход переменного тока в диапазоне 85...264 В AC, а также допускает эксплуатационный режим до 277 В AC. Дополнительно предусмотрен вход постоянного тока 120...370 В DC с эксплуатационным уровнем до 390 В DC. Источник питания соответствует требованиям BS EN/EN61000-3-2 по гармоническому току.
Конструкция выполнена в пластиковом корпусе, снижающем риск поражения электрическим током. При КПД до 80% модель HDR-15-5 способна работать в диапазоне температур окружающей среды от -30 до +70 °C при естественном воздушном охлаждении. Наличие полного набора защит и профильных сертификатов делает устройство пригодным для применения в системах домашней автоматизации и промышленного управления.
Расшифровка партномера
| Элемент партномера | Значение |
| HDR | Серия ультратонких источников питания на DIN рейку |
| 15 | Серия номинальной мощности 15 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Особенности
- Ультратонкое исполнение, ширина 17,5 мм
- Универсальный вход 85...264 В AC, эксплуатационно до 277 В AC
- Малое потребление без нагрузки: менее 0,3 Вт
- Класс изоляции II
- Соответствие требованиям LPS, ограниченный источник мощности
- Регулируемое выходное напряжение постоянного тока
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение естественной конвекцией
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15
- Светодиодная индикация наличия питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Промышленные системы управления
- Заводская автоматизация
- Электромеханическая аппаратура
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный ток | 2,4 А |
| Диапазон выходного тока | 0...2,4 А |
| Номинальная мощность | 12 Вт |
| Диапазон регулировки выходного напряжения | 4,5...5,5 В |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска, время нарастания | 2000 мс, 80 мс |
| Время удержания | 30 мс при 230 В AC, 12 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В AC |
| Эксплуатационный диапазон входного напряжения переменного тока | до 277 В AC |
| Диапазон входного напряжения постоянного тока | 120...370 В DC |
| Эксплуатационный диапазон входного напряжения постоянного тока | до 390 В DC |
| Диапазон входной частоты | 47...63 Гц |
| КПД, типовое значение | 80% |
| Входной ток, типовое значение | 0,5 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток, типовое значение | 25 А при 115 В AC; 45 А при 230 В AC, холодный старт |
| Потребляемая мощность без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение |
| Перегрузка | 110...145% от номинальной выходной мощности |
| Режим защиты от перегрузки | Импульсный режим при снижении выходного напряжения менее 50%, автоматическое восстановление после устранения причины |
| Ограничение тока | Ограничение постоянного тока в пределах 50...100% номинального выходного напряжения, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 5,75...6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z, соответствие IEC60068-2-6 |
| Рабочая высота | до 2000 м |
| Категория перенапряжения | III согласно EN61558, EN50178, EN60664-1, EN62477-1 |
| Охлаждение | Естественная конвекция воздуха |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% относительной влажности |
| Класс изоляции | II |
Соответствие требованиям безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS15598-1, BIS IS13252 (Part 1):2010/IEC 60950-1:2005 |
| Проектирование с учетом требований | TUV BS EN/EN62368-1 |
| Эмиссия кондуктивных помех | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Эмиссия излучаемых помех | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Колебания напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте, критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3, критерий A |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3, критерий A |
| Устойчивость к выбросам | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия, критерий A |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3, критерий A |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4, критерий A |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
| Комплексные стандарты ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3724,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1166,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 17,5 x 90 x 54,5 мм |
| Масса | 74 г |
| Упаковка | 160 шт.; 12,9 кг; 1,09 куб. фута |
Механические данные и подключение
| Параметр | Значение |
| Исполнение корпуса | Ступенчатый ультратонкий корпус |
| Ширина корпуса | 17,5 мм |
| Высота корпуса | 90 мм |
| Глубина корпуса | 54,5 мм |
| Допустимый тип монтажной рейки | TS35/7.5 или TS35/15 |
| Номер вывода | Назначение |
| 1 | +V |
| 2 | -V |
| 3 | AC/N |
| 4 | AC/L |
Характер работы по температуре и входному напряжению
| Параметр | Значение |
| Снижение выходной мощности по температуре | 100% нагрузки в диапазоне до 50 °C, далее снижение до 50% нагрузки при 70 °C |
| Снижение выходной мощности по входному напряжению | При 85 В AC допустима нагрузка 80%, начиная примерно с 95 В AC и выше допустима 100% нагрузка |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие всей системы требованиям ЭМС.
- При эксплуатации на высоте более 2000 м для моделей без вентилятора требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором — на 5 °C на каждые 1000 м.
