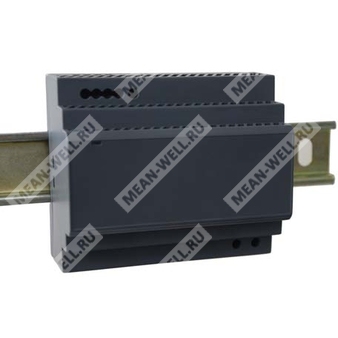

HDR-150-12 - ультратонкий AC/DC источник питания на 12 В для установки на DIN рейку в системах промышленной и бытовой автоматизации.
Описание
HDR-150-12 представляет собой экономичный ультратонкий источник питания мощностью 150 Вт для установки на DIN рейку TS-35/7.5 или TS-35/15. Корпус шириной 105 мм выполнен в пластиковом исполнении и ориентирован на компактный монтаж внутри шкафов и распределительных устройств.
Серия HDR-150 использует широкий диапазон входного напряжения переменного тока 85...264 В, допускает эксплуатационный диапазон до 277 В AC и соответствует требованиям по гармоническим составляющим тока по BS EN/EN61000-3-2. За счет КПД до 89% для модификации HDR-150-12 источник питания работает в диапазоне температур окружающей среды от минус 30 до плюс 70 °C при естественном воздушном охлаждении.
Изделие имеет полный набор базовых защит, регулируемое выходное напряжение постоянного тока, светодиодную индикацию наличия питания и предназначено для применения в системах домашней автоматизации, автоматизации зданий, промышленного управления, заводской автоматизации и в электромеханической аппаратуре.
Расшифровка партномера
| Часть обозначения | Значение |
| HDR | Наименование серии источников питания для монтажа на DIN рейку |
| 150 | Номинальная мощность серии 150 Вт |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Особенности
- Ультратонкое исполнение, ширина корпуса 105 мм, 6SU
- Универсальный вход 85...264 В AC, эксплуатационно до 277 В AC
- Потребление без нагрузки менее 0,3 Вт
- Класс изоляции II
- Регулируемое выходное напряжение постоянного тока
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение естественной конвекцией
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15
- Категория перенапряжения III
- Светодиодная индикация включения питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Промышленные системы управления
- Заводская автоматизация
- Электромеханическая аппаратура
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В DC |
| Номинальный ток при 115 В AC | 10,2 А |
| Номинальный ток при 230 В AC | 11,3 А |
| Номинальная мощность при 115 В AC | 122,4 Вт |
| Номинальная мощность при 230 В AC | 135,6 Вт |
| Диапазон регулировки выходного напряжения | 10,8...13,8 В |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления и нарастания | 500 мс, 60 мс при полной нагрузке |
| Время удержания при 230 В AC, типовое | 30 мс при полной нагрузке |
| Время удержания при 115 В AC, типовое | 12 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В AC |
| Эксплуатационный диапазон входного напряжения переменного тока | до 277 В AC |
| Диапазон входного напряжения постоянного тока | 120...370 В DC |
| Эксплуатационный диапазон входного напряжения постоянного тока | до 390 В DC |
| Частота входной сети | 47...63 Гц |
| КПД, типовое значение | 89% |
| Входной ток, типовое значение | 3 А при 115 В AC, 1,6 А при 230 В AC |
| Пусковой ток, типовое значение | 35 А при 115 В AC, 70 А при 230 В AC, холодный старт |
| Потребление без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...135% от номинальной выходной мощности |
| Режим защиты при снижении выходного напряжения ниже 50% | Прерывистый режим, автоматическое восстановление после устранения причины неисправности |
| Ограничение тока | Режим ограничения постоянного тока в пределах 50...100% номинального выходного напряжения, автоматическое восстановление после устранения причины неисправности |
| Защита от перенапряжения | 14,2...16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от короткого замыкания | Поддерживается |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от минус 30 до плюс 70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от минус 40 до плюс 85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...45 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота над уровнем моря | 2000 м |
| Категория перенапряжения | III |
| Условия по категории перенапряжения | Согласно EN62368, EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
| Охлаждение | Естественная конвекция воздуха |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, UL61010, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, EAC TP TC 004, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Конструктивная привязка | Проектирование с учетом BS EN/EN50178, TUV BS EN/EN62368-1 |
| Испытательное напряжение изоляции | вход-выход 4 кВ AC |
| Сопротивление изоляции | вход-выход 100 МОм при 500 В DC, 25 °C, 70% RH |
Эмиссия электромагнитных помех
| Параметр | Стандарт | Класс или уровень |
| Кондуктивные помехи | BS EN/EN55032(CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Соответствует |
Помехоустойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно, критерий A |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия, критерий A |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
| Стандарты общего иммунитета | BS EN55024, BS EN/EN61000-6-2 | Соответствует |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 3046,3 тыс. ч минимум по Telcordia SR-332, 535,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 105 × 90 × 54,5 мм |
| Масса | 0,31 кг |
| Упаковка | 32 шт., 11 кг, 1,0 куб. фут |
| Ширина корпуса | 105 мм |
Монтаж и подключение
Источник питания предназначен для монтажа на DIN рейку TS35/7.5 или TS35/15. Корпус допускает вертикальную установку согласно приведенной в документе кривой снижения нагрузки.
| Номер вывода | Назначение |
| 1 | AC/N |
| 2 | AC/L |
| 3, 4 | -V |
| 5, 6 | +V |
Характер снижения нагрузки
В зависимости от температуры окружающей среды:
при вертикальном монтаже нагрузка составляет 100% в области до 50 °C, далее снижается линейно и достигает 50% при 70 °C.
В зависимости от входного напряжения:
для версии 12 В полная нагрузка доступна начиная примерно от 115 В AC; в диапазоне 95...115 В AC допустимая нагрузка снижается, а при 85 В AC составляет около 80%.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При эксплуатации на высоте более 2000 м для безвентиляторных моделей требуется снижение допустимой температуры окружающей среды из расчета 3,5 °C на каждые 1000 м; для моделей с вентилятором 5 °C на каждые 1000 м.
- При входном напряжении 230 В AC источник питания обеспечивает класс B по излучаемым помехам. При входном напряжении 110 В AC обеспечивается класс A по излучаемым помехам.
- Испытание по гармоническому току выполняется при нагрузке 70%.
- Источник питания рассматривается как самостоятельный узел. В составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям ЭМС.
