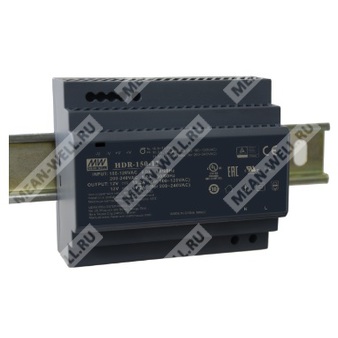

HDR-150-15

HDR-150-15

В наличии
3 177 ₽

Особенности

Ультратонкий дизайн шириной всего 105 мм (6СУ)
Универсальное входное напряжение 85–264 В переменного тока (работоспособность при напряжении 277 В переменного тока)
Низкое потребление энергии без нагрузки менее 0,3 Вт
Класс изоляции I
Регулируемое постоянное выходное напряжение
Защита: короткое замыкание / перегрузка / перенапряжение
Охлаждение посредством естественной конвекции воздуха
Возможность монтажа на рельсе стандарта DIN TS-35/7.5 или TS-35/15
Категория устойчивости к перенапряжению III.
Индикатор включения светодиодного типа

Применение

Система управления домом
Автоматизация зданий
Контроль и автоматика промышленных процессов
Фабричная автоматизация
Электромеханические устройства

Описание

Серия HDR-150 представляет собой экономичную ультракомпактную серию источников питания мощностью 150 Вт с монтажом на рейку DIN. Эти блоки питания предназначены для установки на стандартные направляющие TS-35/7.5 или TS-35/15. Корпус блока имеет ширину всего 105 мм (6СУ), что позволяет экономить пространство внутри шкафов. Вся серия поддерживает широкий диапазон входного переменного напряжения от 85 до 264 В (или работает при напряжении 277 В переменного тока) и соответствует европейскому стандарту регулирования гармонических токов BS EN/EN61000-3-2. Блоки серии HDR-150 оснащены пластиковым корпусом, эффективно защищающим пользователей от электрических опасностей. Эффективность работы достигает 90,5%, обеспечивая возможность эксплуатации при температуре окружающей среды от -30°C до +70°C при естественной конвекции воздуха. Полноценные защитные функции и соответствующие сертификаты делают серию HDR-150 конкурентоспособным решением для домашних и промышленных применений.

Cпецификация

Модель: HDR-150-15

Выходные параметры

Напряжение постоянного тока: 15 В
Номинальный ток:
— при 115 В переменного тока: 8,55 А;
— при 230 В переменного тока: 9,5 А.
Номинальная мощность:
— при 115 В переменного тока: 128,3 Вт;
— при 230 В переменного тока: 142,5 Вт.
Пульсации и шум (макс.) Примечание 2: 120 мВ пик-пик
Диапазон регулировки напряжения: 13,5–18 В
Допустимая погрешность напряжения Примечание 3: ±1,0 %
Нестабильность по входному напряжению: ≤7,1 %
Нестабильность по нагрузке: ≤1,1 %
Время готовности, время нарастания выходного напряжения: 500 мс, 60 мс/230 В переменного тока; 500 мс, 60 мс/115 В переменного тока при полной нагрузке
Время удержания напряжения (Типичное): 30 мс/230 В переменного тока; 12 мс/115 В переменного тока при полной нагрузке

Входные параметры

Диапазон входного напряжения: 85–264 В переменного тока (работоспособность при напряжении 277 В переменного тока); 120–370 В постоянного тока (работоспособность при напряжении 390 В постоянного тока)
Частота: 47–63 Гц
КПД (Типичный): 89,5 %
Стартовый ток (Типичный): Холодный старт — 35 А/115 В переменного тока; 70 А/230 В переменного тока

Параметры защиты

Перегрузка: защита срабатывает при мощности 105–135% от номинальной выходной мощности. Автоматическое восстановление после устранения неисправности.
Режимы защиты:
— При снижении выходного напряжения ниже 50%: режим кратковременного отключения с автоматическим восстановлением после устранения проблемы;
— Постоянное ограничение тока в диапазоне от 50% до 100% номинального выходного напряжения с последующим автоматическим восстановлением после устранения причины.
Перенапряжение: предел срабатывания защиты составляет 18,8–22,5 В. Тип защиты: отключение при превышении предела напряжения, повторное включение после перезагрузки.

Окружающая среда

Рабочая температура: От -30 °C до +70 °C (см. кривую снижения мощности).
Относительная влажность: 20–90% относительной влажности без конденсата.
Температурный коэффициент: +0,03%/°C (при температуре от 0 до 45 °C).
Хранение: Температура хранения от -40 до +85 °C, относительная влажность 10–95% без конденсата.
Вибрация: Соответствует требованиям EC60068-2-6 (частота 10–500 Гц, ускорение 2 g, длительность 10 мин/цикл, общий период испытаний 60 минут вдоль осей X, Y, Z).
Высота над уровнем моря: До 2000 метров.
Устойчивость к перенапряжениям: Категория III согласно стандартам EN62368, EN61558, EN50178, EN60664-1, EN62477-1 (до высоты 2000 метров).

Безопасность и ЭМС (Примечание 7)

Стандарт безопасности: Сертифицированы по нормам IEC62368-1, UL62368-1, UL61010, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, EAC TP TC 004; проект разработан с учётом требований стандартов BS EN/EN50178, TUV BS EN/EN62368-1.
Прочность изоляции: Между входом и выходом — 4 кВ переменного тока.
Сопротивление изоляции: Вход-выход: 100 МОм при испытательном напряжении 500 В постоянного тока, температуре 25 °C и относительной влажности 70%.
ЭМИ-излучение: Параметр
— Проводимые помехи: Класс B (стандарт BS EN/EN55032(CISPR32));
— Излучаемые помехи: Класс B (стандарт BS EN/EN55032(CISPR32)), см. Примечание 5;
— Гармонические токи (Примечание 6): Класс A (стандарт BS EN/EN61000-3-2);
— Колебания напряжения: отсутствует.
Иммунитет к электромагнитным воздействиям: Стандарт BS EN/EN55024, BS EN/EN61000-6-2.
Примеры уровней тестирования (критерий A):
— Электростатический разряд: Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд;
— Радиочастотные излучения: Уровень 3;
— Импульсные переходные процессы (EFT/Burst): Уровень 3;
— Скачки напряжения: Уровень 4, 2 кВ между фазой и нейтралью;
— Проведённые радиопомехи: Уровень 3;
— Магнитное поле: Уровень 4;
— Изменения напряжения и перерывы: падение напряжения более 95% длительностью 0,5 периода, снижение напряжения на 30% длительностью 25 периодов, перерывы более 95% длительностью 250 периодов.

Разное

Средняя наработка на отказ (MTBF): Минимум 3046,3 тыс. часов по методике Telcordia SR-332 (Bellcore); минимум 535,9 тыс. часов по методике MIL-HDBK-217F (температура 25 °C).
Размеры: 105×90×54,5 мм (Ш×В×Г).
Упаковка: Вес изделия 0,31 кг; упаковка 32 шт., вес упаковки 11 кг, объём 1 куб. фут.

Примечания:
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шумы измеряются в полосе частот 20 МГц с использованием витого провода длиной 12 дюймов, подключённого к конденсатору ёмкостью 0,1 мкФ параллельно с резистором сопротивлением 47 Ом.
3. Допустимая погрешность включает допуск настройки, нестабильность по входному напряжению и нагрузку.
4. Коэффициент уменьшения температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации свыше 2000 м (6500 футов).
5. Когда входное напряжение равно 230 В переменного тока, блок питания обеспечивает класс B по излучаемому электромагнитному излучению; при входном напряжении 110 В переменного тока обеспечивается класс A.
6. Тестирование гармонического тока проводится при нагрузке 70%.
7. Источник питания рассматривается как независимый компонент, однако конечное оборудование должно подтвердить, что вся система соответствует директивам ЭМС. Для руководства по проведению тестов ЭМС обратитесь к документу "Тестирование ЭМИ компонентов блоков питания" (доступно на сайте meanwell.com).

Основные параметры

Выход:
Напряжение постоянного тока 15V
Номинальный ток

9.5A
Номинальная мощность 142.5W
Уровень шума на выходе 100mVp-p
Диапазон регулировки напряжения 13.5 ~ 18V
Допустимое отклонение напряжения ±2.0%
Нестабильность выходного напряжения по сети ±0.5%
Нестабильность по нагрузке ±1.0%
Время установки, время нарастания 500ms, 60ms/230VAC 500ms, 60ms/115VAC at full load
Время удержания 30ms/230VAC 12ms/115VAC at full load
Вход:
Диапазон входных напряжений 90 ~ 264VAC 120 ~ 370VDC
Диапазон частот 47 ~ 63Hz
КПД 88%
Переменный ток 3A/115VAC 1.6A/230VAC
Выдерживаемое напряжение l/P-0/P:4KVAC
Пусковой ток 35A/115VAC 70A/230VAC
Защита:
Защита от перенапряжения Shut down o/p voltage, re-power on to recover
Защита от перегрузки Constant current limitingrecovers automatically after fault condition is removed within 50% ~100% rated output voltage
Условия окр. среды:
Диапазон рабочих температур -30 ~ +70°C
Рабочая влажность 20 ~ 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения -40 ~ +85°C, 10 - 95% RH
Безопасность и ЭМП:
Стандарты безопасности UL508, TUV EN60950-1 approved
Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:>100M Ohms / 500VDC / 25°C / 70% RH
Электромагнитная совместимость Compliance to EN55022 (CISPR22) Class A, EN61000-3-2,-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A
Прочее:
MTBF (Средняя наработка на отказ) 536K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры 105*90*54.5mm (W*H*D)
Упаковка 0.31Kg; 32pcs/11Kg/1.0CUFT
Производственный статус Производится
