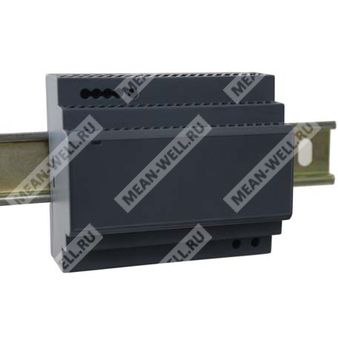

HDR-150-24 - AC/DC источник питания на DIN рейку для преобразования сетевого переменного напряжения в стабилизированное напряжение 24 В постоянного тока.
Описание
HDR-150-24 — представитель серии ультратонких источников питания мощностью 150 Вт для установки на монтажную DIN рейку TS-35/7.5 или TS-35/15. Исполнение корпуса рассчитано на экономию пространства в шкафах автоматики: ширина устройства составляет 105 мм, что соответствует 6SU.
Источник питания работает от универсального входа переменного тока 85…264 В AC, допускает эксплуатационный диапазон до 277 В AC, а также питание от постоянного тока 120…370 В DC с эксплуатационным расширением до 390 В DC. Серия соответствует требованиям по гармоническим составляющим тока по BS EN/EN61000-3-2.
Конструкция с пластиковым корпусом обеспечивает защиту пользователя от электрических опасностей. Благодаря КПД до 90,5% устройство может работать в диапазоне температур окружающей среды от -30 до +70°C при естественном воздушном охлаждении.
Наличие встроенных защит, соответствие профильным стандартам безопасности и электромагнитной совместимости делают HDR-150-24 пригодным для применения в бытовой автоматике, системах автоматизации зданий, промышленном управлении, заводской автоматизации и электромеханическом оборудовании.
Расшифровка партномера
| Элемент | Значение |
| HDR | Наименование серии источников питания для установки на DIN рейку |
| 150 | Номинальная выходная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Особенности
- Ультратонкое исполнение, ширина 105 мм (6SU)
- Универсальный вход 85…264 В AC, эксплуатационно до 277 В AC
- Потребление без нагрузки менее 0,3 Вт
- Класс изоляции II
- Регулируемое выходное напряжение постоянного тока
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение за счет естественной конвекции
- Установка на DIN рейку TS-35/7.5 или TS-35/15
- Категория перенапряжения III
- Светодиодная индикация наличия питания
Области применения
- Системы бытового управления
- Автоматизация зданий
- Промышленные системы управления
- Заводская автоматизация
- Электромеханическая аппаратура
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток при входе 115 В AC | 5,31 А |
| Номинальный ток при входе 230 В AC | 6,25 А |
| Номинальная мощность при входе 115 В AC | 127,4 Вт |
| Номинальная мощность при входе 230 В AC | 150 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 21,6…29 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления, время нарастания | 500 мс, 60 мс при полной нагрузке |
| Время удержания при 230 В AC | 30 мс при полной нагрузке |
| Время удержания при 115 В AC | 12 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85…264 В AC |
| Эксплуатационный диапазон входного напряжения переменного тока | до 277 В AC |
| Диапазон входного напряжения постоянного тока | 120…370 В DC |
| Эксплуатационный диапазон входного напряжения постоянного тока | до 390 В DC |
| Диапазон частоты входной сети | 47…63 Гц |
| КПД, типовое значение | 90,5% |
| Потребляемый ток, типовое значение | 3 А при 115 В AC; 1,6 А при 230 В AC |
| Пусковой ток, типовое значение | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Потребление без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Режим защиты от перегрузки при выходном напряжении менее 50% | Прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Ограничение тока | Режим ограничения постоянного тока в пределах 50%…100% номинального выходного напряжения с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 30…36 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85°C |
| Влажность при хранении | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота над уровнем моря | 2000 м |
| Категория перенапряжения | III, согласно EN62368, EN61558, EN50178, EN60664-1, EN62477-1, при высоте до 2000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, UL61010, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, EAC TP TC 004, BIS IS13252(Part1):2010/IEC 60950-1:2005, кроме исполнения 48 В; проектирование с учетом BS EN/EN50178, TUV BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25°C / 70% RH |
Электромагнитная эмиссия
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B при 230 В AC; при 110 В AC — класс A |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Фликер | BS EN/EN61000-3-3 | Соответствует |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень / критерий |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд, критерий A |
| Устойчивость к радиочастотному излучению | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия, критерий A |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы напряжения и прерывания | BS EN/EN61000-4-11 | провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Стандарты устойчивости | BS EN55024, BS EN/EN61000-6-2 | Соответствует |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3046,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 535,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 105 × 90 × 54,5 мм |
| Масса | 0,31 кг |
| Упаковка | 32 шт.; 11 кг; 1,0 куб. фут |
Механическое исполнение и подключение
| Параметр | Значение |
| Тип монтажа | На DIN рейку TS35/7.5 или TS35/15 |
| Ширина | 105 мм |
| Высота | 90 мм |
| Глубина | 54,5 мм |
| Индикация | Светодиод Power LED |
| Материал корпуса | Пластиковый корпус |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/N |
| 2 | AC/L |
| 3, 4 | -V |
| 5, 6 | +V |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Для эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором.
- При входном напряжении 230 В AC источник питания соответствует классу B по излучаемым помехам; при входном напряжении 110 В AC — классу A по излучаемым помехам.
- Испытание по гармоническому току выполняется при нагрузке 70%.
- Источник питания рассматривается как самостоятельный узел; конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС всей системы.
