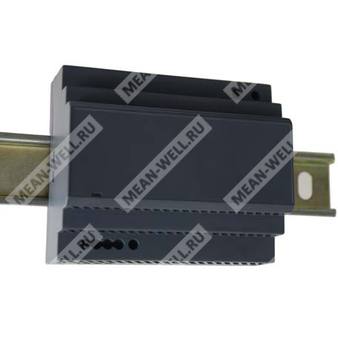

HDR-150-48
Особенности
Ультратонкий дизайн шириной всего 105 мм (6SU)
Универсальное входное напряжение 85–264 В переменного тока (операционное напряжение 277 В переменного тока)
Расход электроэнергии без нагрузки менее 0,3 Вт
Класс изоляции II
Настраиваемое постоянное выходное напряжение
Защита от короткого замыкания / перегрузки / перенапряжения
Охлаждение свободным воздушным конвективным потоком
Установка на монтажную рейку типа DIN TS-35/7.5 или 15 мм.
Категория перенапряжения III
Индикатор включения светодиодом
Тестирование блоков питания под полной нагрузкой (100%)
Применение
Система управления домом
Автоматизация зданий
Контроль промышленного оборудования
Фабричная автоматизация
Электромеханические устройства
Описание
Серия HDR-150 представляет собой экономичный источник питания мощностью 150 Вт ультратонкого дизайна, предназначенный для установки на рельсы типа DIN TS-35/7.5 или TS-35/15. Корпус имеет ширину 105 мм (6SU), что позволяет экономить пространство внутри шкафов. Серия поддерживает универсальное входное напряжение от 85 до 264 В переменного тока (до 277 В переменного тока) и соответствует стандарту ЕС EN/EN61000-3-2, регулирующему гармонические токи. Источник питания серии HDR-150 оснащен пластиковым корпусом, эффективно предотвращающим поражение электрическим током пользователей. Работая с эффективностью до 90,5%, серия способна функционировать при температуре окружающей среды от -30°C до +70°C благодаря воздушной конвекции. Полноценные защитные функции и соответствующие сертификаты делают серию HDR-150 конкурентоспособным решением для домашних и промышленных применений.
Cпецификация
Модель: HDR-150-48
Выходные параметры
Напряжение постоянного тока: 48 В
Номинальный ток:
- 115 В переменного тока: 2,72 А;
- 230 В переменного тока: 3,2 А.
Номинальная мощность:
- 115 В переменного тока: 130,6 Вт;
- 230 В переменного тока: 153,6 Вт.
Пульсации и шум (макс.) Примечание 2: 200 мВп-п.
Диапазон подстройки напряжения: 43,2–55,2 В.
Допустимая погрешность напряжения Примечание 3: ±1,0%.
Нестабильность по входному напряжению: ≤1,0%.
Нестабильность по нагрузке: ≤1,0%.
Время готовности, время нарастания выходного напряжения: 500 мс, 60 мс при полном напряжении 230 В переменного тока; 500 мс, 60 мс при полном напряжении 115 В переменного тока.
Время удержания напряжения (Типичное): 30 мс при 230 В переменного тока, 12 мс при 115 В переменного тока при полной нагрузке.
Входные параметры
Диапазон входного напряжения: 85–264 В переменного тока (операционное напряжение 277 В переменного тока); 120–370 В постоянного тока (операционное напряжение 390 В постоянного тока).
Частота: 47–63 Гц.
КПД (Типичный): 90,5%.
Ток переменного тока (Типичный): 3 А при 115 В переменного тока, 1,6 А при 230 В переменного тока.
Стартовый ток (Типичный): Холодный старт — 35 А при 115 В переменного тока, 70 А при 230 В переменного тока.
Параметры защиты
Перегрузка: Отключение при превышении мощности на выходе на 105–135% от номинала.
Режимы восстановления:
- Режим пропуска при напряжении на выходе ниже 50%; восстановление автоматически после устранения неисправности.
- Ограничение тока при постоянном напряжении в диапазоне 50–100% от номинального; восстановление автоматически после устранения неисправности.
Перенапряжение: Выключение при достижении уровня отключения напряжения, повторное включение после подачи питания.
Экологические условия эксплуатации
Рабочая температура: от -30°С до +70°С (см. кривую снижения характеристик).
Относительная влажность рабочей среды: 20–90% без конденсата.
Температура хранения и относительная влажность: от -40°С до +85°С, 10–95% без конденсата.
Коэффициент температуры: +0,03%/°C (при 0–45 °C).
Вибрация: Частоты 10–500 Гц, ускорение 2G, продолжительность испытания вдоль осей X,Y,Z составляет 60 минут каждый цикл.
Высота над уровнем моря при работе: До 2000 метров (Примечание 4).
Категория перенапряжения: Категория III согласно стандартам EN62368, EN61558, EN50178, EN60664-1, EN62477-1: высота до 2000 метров.
Безопасность и ЭМС (Примечание 7)
Стандарт безопасности: IEC62368-1, UL62368-1, UL61010, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, одобрено ЕАС ТП ТС 004; проект разработан с учетом стандартов BS EN/EN50178, TUV BS EN/EN62368-1.
Устойчивость к пробивному напряжению: VP-O/P: 4 кВ переменного тока.
Сопротивление изоляции: Вход-выход: 100 МОм при 500 В постоянного тока при температуре 25 °C и влажности воздуха 70%.
ЭМИ-излучение:
- Кондуктивное излучение: Класс B по стандарту BS EN/EN55032(CISPR32).
- Радиочастотное излучение: Класс B (Примечание 5) по стандарту BS EN/EN55032(CISPR32).
- Гармонический ток: Класс A по стандарту BS EN/EN61000-3-2.
- Колебания напряжения: Стандарт BS EN/EN61000-3-3.
Иммунитет к электромагнитным помехам: Соответствует стандартам BS EN/EN55024, BS EN/EN61000-6-2.
Прочие параметры
Средняя наработка на отказ (MTBF): Минимум 3046,3 тыс. часов по методике Telcordia SR-332 (Bellcore); минимум 535,9 тыс. часов по методике MIL-HDBK-217F при температуре 25 °C.
Размеры: 105×90×54,5 мм (Ш×В×Г).
Упаковка: Вес изделия: 0,31 кг; количество штук в упаковке: 32 шт., общий вес упаковки: 11 кг, объем упаковки: 1 кубический фут.
Примечания:
1. Все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если специально не указано иначе.
2. Измерения пульсаций и шума проведены на частоте 20 МГц с использованием витого кабеля длиной 12 дюймов, подключённого через конденсатор ёмкостью 0,1 мкФ параллельно резистору сопротивлением 47 Ом.
3. Допустимые отклонения включают допуск настройки, нестабильность по входному напряжению и нагрузку.
4. Температурный коэффициент коррекции окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации свыше 2000 м (6500 фт.).
5. Когда входное напряжение равно 230 В переменного тока, блок питания обеспечивает класс излучения B по радиопомехам; при входном напряжении 110 В переменного тока обеспечивается класс излучения A.
6. Тест гармонического тока проводится при нагрузке 70%.
7. Блок питания рассматривается как независимый компонент, однако конечное оборудование должно подтвердить, что вся система соответствует директивам ЭМС. Для рекомендаций по проведению испытаний ЭМС обратитесь к документу «EMI Testing of Component Power Supplies», доступному на сайте www.meanwell.com.
Основные параметры
Выход: | |
Напряжение постоянного тока | 48V |
Номинальный ток | 3.2A |
Номинальная мощность | 153.6W |
Уровень шума на выходе | 200mVp-p |
Диапазон регулировки напряжения | 43.2 ~ 55.2V |
Допустимое отклонение напряжения | ±2.0% |
Нестабильность выходного напряжения по сети | ±0.5% |
Нестабильность по нагрузке | ±1.0% |
Время установки, время нарастания | 500ms, 60ms/230VAC 500ms, 60ms/115VAC at full load |
Время удержания | 30ms/230VAC 12ms/115VAC at full load |
Вход: | |
Диапазон входных напряжений | 90 ~ 264VAC 120 ~ 370VDC |
Диапазон частот | 47 ~ 63Hz |
КПД | 90% |
Переменный ток | 3A/115VAC 1.6A/230VAC |
Выдерживаемое напряжение | l/P-0/P:4KVAC |
Пусковой ток | 35A/115VAC 70A/230VAC |
Защита: | |
Защита от перенапряжения | Shut down o/p voltage, re-power on to recover |
Защита от перегрузки | Constant current limitingrecovers automatically after fault condition is removed within 50% ~100% rated output voltage |
Условия окр. среды: | |
Диапазон рабочих температур | -30 ~ +70°C |
Рабочая влажность | 20 ~ 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 |
Температурно-влажностный режим хранения | -40 ~ +85°C, 10 - 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL508, TUV EN60950-1 approved |
Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:>100M Ohms / 500VDC / 25°C / 70% RH |
Электромагнитная совместимость | Compliance to EN55022 (CISPR22) Class A, EN61000-3-2,-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 536K hrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 105*90*54.5mm (W*H*D) |
Упаковка | 0.31Kg; 32pcs/11Kg/1.0CUFT |
Производственный статус | Производится |
