HDR-60-5 - ультратонкий AC/DC источник питания на DIN рейку с выходом 5 В для питания систем автоматизации и промышленной электроники.

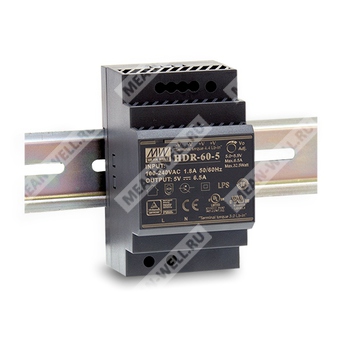

HDR-60-5 — представитель серии HDR-60 компании MEAN WELL, выполненный в сверхкомпактном корпусе для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В и ориентировано на применение в шкафах управления, системах домашней и промышленной автоматизации, а также в электромеханической аппаратуре. Источник питания имеет пластиковый корпус, соответствует классу изоляции II, допускает естественное воздушное охлаждение и рассчитан на эксплуатацию в широком диапазоне входного напряжения.
Расшифровка партномера
| Элемент партномера | Значение |
| HDR | Серия источников питания ультратонкого исполнения на DIN рейку |
| 60 | Серия номинальной мощности 60 Вт |
| 5 | Номинальное выходное напряжение 5 В постоянного тока |
Особенности
- Ультратонкая конструкция, ширина 52,5 мм, что соответствует 3SU.
- Универсальный вход 85...264 В переменного тока, допускается работа до 277 В переменного тока.
- Работа также возможна от 120...370 В постоянного тока, допускается до 390 В постоянного тока.
- Потребляемая мощность без нагрузки менее 0,3 Вт.
- Класс изоляции II.
- Соответствие требованиям LPS, ограниченный источник мощности.
- Регулируемое выходное напряжение постоянного тока.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение естественной конвекцией воздуха.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Светодиодная индикация включения питания.
- Пластиковый корпус, снижающий риск поражения электрическим током при эксплуатации.
- Соответствие требованиям по гармоническим токам согласно BS EN/EN61000-3-2.
Области применения
- Системы бытового управления.
- Автоматизация зданий.
- Промышленные системы управления.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
HDR-60-5 представляет собой экономичный ультратонкий источник питания мощностью 60 Вт для установки на DIN рейку. Корпус имеет ширину 52,5 мм, что позволяет экономить пространство внутри распределительных шкафов и панелей управления. Вся серия рассчитана на широкий диапазон входного напряжения переменного тока от 85 до 264 В, при этом допускается эксплуатация при входном напряжении до 277 В переменного тока. Конструкция с пластиковым корпусом обеспечивает эффективную защиту пользователя от электрической опасности. При типовом КПД до 85% для данной модификации устройство может работать при температуре окружающей среды от минус 30 до плюс 70 °C при естественном воздушном охлаждении. Наличие защитных функций и профильных сертификатов делает HDR-60-5 пригодным для применения в бытовых и промышленных системах электропитания.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В постоянного тока |
| Номинальный выходной ток | 6,5 А |
| Диапазон выходного тока | 0...6,5 А |
| Номинальная мощность | 32,5 Вт |
| Пульсации и шум, максимум | 80 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 5,0...5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления и нарастания | 500 мс, 50 мс при 230 В переменного тока |
| Время удержания, типовое | 30 мс при 230 В переменного тока |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В |
| Допустимый рабочий диапазон входного напряжения переменного тока | до 277 В |
| Диапазон входного напряжения постоянного тока | 120...370 В |
| Допустимый рабочий диапазон входного напряжения постоянного тока | до 390 В |
| Частота входной сети | 47...63 Гц |
| КПД, типовой | 85% |
| Входной ток, типовой | 1,2 А при 115 В переменного тока; 0,8 А при 230 В переменного тока |
| Пусковой ток, типовой | 30 А при 115 В переменного тока при холодном пуске; 60 А при 230 В переменного тока при холодном пуске |
| Потребляемая мощность без нагрузки | менее 0,3 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...160% от номинальной выходной мощности |
| Режим защиты от перегрузки при выходном напряжении менее 50% | Режим hiccup, автоматическое восстановление после устранения причины |
| Режим защиты от перегрузки при выходном напряжении более 50% | Ограничение тока, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 5,75...6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота над уровнем моря | 2000 м |
| Категория перенапряжения | III |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, UL508, TUV BS EN/EN61558-2-16, IEC62368-1, BSMI CNS15598-1, BS EN/EN61558-1, EAC TP TC 004, BIS IS13252(Part1):2010/IEC 60950-1:2005, одобрение по BS EN/EN62368-1, конструкция ориентирована на соответствие EN62368-1 |
| Испытательное напряжение изоляции | вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции | вход-выход: 100 МОм, 500 В постоянного тока, 25 °C, 70% относительной влажности |
Электромагнитная эмиссия
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032(CISPR32), CNS15936 | Класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32), CNS15936 | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | — |
| Дополнительные стандарты ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | — |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте, критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия, критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | более 95% провал на 0,5 периода; 30% провал на 25 периодов; более 95% прерывание на 250 периодов |
Надежность, конструкция, масса и упаковка
| Параметр | Значение |
| MTBF | 3524,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 927,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 52,5 × 90 × 54,5 мм |
| Масса | 190 г |
| Упаковка | 60 шт.; 13 кг; 0,91 куб. фута |
| Материал корпуса | Пластиковый корпус |
| Охлаждение | Естественная конвекция воздуха |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
Механические данные и подключение
| Позиция вывода | Назначение |
| 1, 2 | -V |
| 3, 4 | +V |
| 5 | AC/L |
| 6 | AC/N |
Характер работы по температуре и входному напряжению
| Параметр | Значение |
| Снижение выходной мощности по температуре | 100% нагрузки до 50 °C, далее снижение до 50% нагрузки при 70 °C |
| Снижение выходной мощности по входному напряжению | При 100 В переменного тока и выше допускается 100% нагрузки; при 85 В переменного тока допустимая нагрузка около 80% |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- При эксплуатации на высоте более 2000 м для моделей без вентилятора требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором — на 5 °C на каждые 1000 м.
- Некоторые исполнения могут не иметь маркировки BIS.
