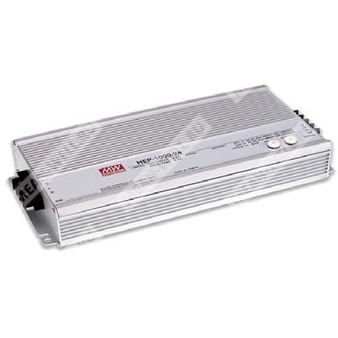

HEP-1000-100 - промышленный источник питания AC/DC на 100 В для тяжёлых условий эксплуатации и режимов зарядки.
HEP-1000-100 — это высокоэффективный бесвентиляторный промышленный источник питания мощностью 1000 Вт с алюминиевым корпусом, заливкой теплопроводящим компаундом и расширенными функциями контроля и программирования. Изделие предназначено для работы в тяжёлой промышленной среде, а также может использоваться как зарядное устройство для аккумуляторных систем.
Расшифровка обозначения HEP-1000-100
| Позиция | Расшифровка |
| HEP | Серия источников питания для жёстких условий эксплуатации |
| 1000 | Номинальная мощность 1000 Вт |
| 100 | Номинальное выходное напряжение 100 В |
Особенности
- Переключаемый режим: источник питания или зарядное устройство, в зависимости от настройки.
- КПД до 96%.
- Бесвентиляторная конструкция.
- Алюминиевый корпус, полная заливка теплопроводящим клеем.
- Устойчивость к вибрации до 10G.
- Расширенный диапазон рабочих температур: от -40 до +70 °C.
- Поддержка зарядки свинцово-кислотных аккумуляторов, включая залитые, Gel и AGM, а также Li-ion аккумуляторов на базе лития-железа и лития-марганца.
- Встроенные стандартные 2- и 3-ступенчатые кривые зарядки, программируемая кривая.
- Встроенная поддержка протокола PMBus, опционально CANBus.
- Программируемые выходное напряжение и уровень постоянного тока.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное дистанционное включение/выключение для исполнения с клеммами.
- Сигнал DC-OK и вспомогательное питание 12 В доступны для исполнения с клеммами.
- Исполнение с проводным выводом имеет степень защиты IP67.
Применение
- Промышленные автоматизированные машины.
- Промышленные системы управления в тяжёлых условиях.
- Механическое и электротехническое оборудование.
- Электронные приборы и оборудование.
- Телекоммуникационное оборудование 5G.
- Роботизированные газонокосилки, AMR, AGV.
- Оборудование и приборы с резервной батареей.
Описание
HEP-1000-100 представляет собой 1000-ваттный промышленный AC/DC источник питания, рассчитанный на эксплуатацию в условиях высокой влажности, запылённости, масляных загрязнений и повышенной вибрации. Серия размещена в алюминиевом корпусе и полностью залита теплопроводящим компаундом, что повышает тепловую стойкость и надёжность в тяжёлых условиях.
Устройство поддерживает широкий диапазон входного напряжения 90...305 В переменного тока или 250...431 В постоянного тока. Для данной модификации предусмотрены выходные уровни 24 В, 48 В и 100 В; партномер HEP-1000-100 соответствует варианту с выходом 100 В и мощностью 1000 Вт.
Источник питания способен работать без вентилятора в диапазоне температур от -40 до +70 °C при воздушной конвекции. Конструктив и схемотехника ориентированы на высокую надёжность и работу в промышленной инфраструктуре, системах питания и зарядки аккумуляторных батарей.
Расшифровка режимов и вариантов исполнения
| Признак | Значение |
| Тип корпуса | Клеммное исполнение или проводное исполнение |
| Функциональная опция | Blank / PM / CAN / CPM / CCAN |
| Выходное напряжение | 24 / 48 / 100 В |
| Номинальная мощность | 1000 Вт |
| Вариант с IP67 | Проводное исполнение |
Параметры выхода
| Параметр | Значение для HEP-1000-100 |
| Выходное напряжение постоянного тока | 100 В |
| Номинальный выходной ток | 10 А |
| Номинальная выходная мощность | 1000 Вт |
| Диапазон регулировки выходного напряжения | 100...125 В |
| Пульсации и шум | 500 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Время установки, время нарастания | 1800 мс, 80 мс при полной нагрузке 230 В / 115 В |
| Время удержания | 16 мс при 230 В и 75% нагрузки; 12 мс при 230 В и полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В переменного тока; 250...431 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | >0,99 при 115 В; >0,95 при 230 В; >0,93 при 277 В при полной нагрузке |
| Потребляемый ток | 10,1 А при 115 В; 5,3 А при 230 В; 4,5 А при 277 В |
| Пусковой ток | 40 А при 230 В, холодный старт |
| Ток утечки | <0,75 мА при 240 В |
| КПД | 95% / 96% / 96% |
Параметры защиты
| Вид защиты | Уставка / поведение |
| Перегрузка | 105...125% от номинального тока; режим ограничения постоянного тока, отключение выходного напряжения через 5 с, последующий повторный запуск для восстановления |
| Короткое замыкание | Режим ограничения постоянного тока, отключение выходного напряжения через 5 с, повторный запуск для восстановления |
| Перенапряжение | 125...145 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Дистанционное включение/выключение | Для клеммного исполнения; включение при замыкании, выключение при размыкании |
| Вспомогательное питание | 12 В, 0,5 А, допуск ±10%, пульсации 150 мВ п-п |
| Сигнал DC-OK | TTL-уровень; PSU включён: 4,4...5,5 В; PSU выключен: -0,5...0,5 В |
| Программирование выходного напряжения | 50...125% от номинального значения |
| Программирование выходного тока | 20...100% от номинального тока |
| Режим зарядки | 2-ступенчатая или 3-ступенчатая кривая; на заводе по умолчанию — 3-ступенчатая |
Параметры зарядного режима
| Параметр | Значение для HEP-1000-100 |
| Напряжение ускоренной зарядки | 115,2 В |
| Напряжение поддерживающего заряда | 110,4 В |
| Выходной ток зарядки | 8,7 А |
| Тип аккумуляторов | Открытые и герметичные свинцово-кислотные |
| Рекомендуемая ёмкость аккумулятора | 30...85 А·ч |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -40...+70 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 20...500 Гц, 10G, 12 мин./цикл, по осям X, Y, Z, период 72 мин. |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Помехоэмиссия, проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Помехоэмиссия, излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемые радиопомехи | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы и всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-6 | 2 кВ линия-линия, 4 кВ линия-земля |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Проведённые помехи | BS EN/EN55024, BS EN/EN61000-6-2 | --- |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Электрическая прочность и сопротивление изоляции
| Параметр | Значение |
| Испытательное напряжение, вход - выход | 3 кВ переменного тока |
| Испытательное напряжение, вход - корпус | 2 кВ переменного тока |
| Испытательное напряжение, выход - корпус | 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 583,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 52,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 310 × 144 × 48,5 мм |
| Масса | 4 кг |
| Упаковка | 4 шт.; 18,25 кг / 1,04 куб. фута |
Монтаж и интерфейсы
Клеммное исполнение предусматривает подключение через разъём CN71. Для проводного исполнения доступны варианты разводки с интерфейсом зарядки, PMBus или CANBus. Внутренние органы настройки доступны через встроенный потенциометр регулировки выходного напряжения и переключение адреса интерфейса PMBus.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, на нагрузке 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск включает настройку, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение допустимой нагрузки; смещение по дерейтированию необходимо учитывать по кривой снижения мощности.
- Функции PV/PC работают при условии, что не используется SVR.
- В режиме питания: если выходное напряжение ниже 80% от установленного значения в течение 5 с, устройство отключается, после чего требуется повторное включение для восстановления.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 720 × 360 мм толщиной 1 мм. Итоговое оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для высот выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей.
- Часть моделей может не иметь логотипа BIS.
