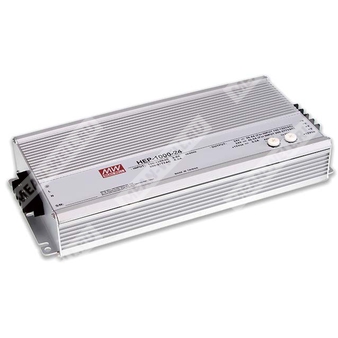

HEP-1000-24
Особенности
Высокое качество эксплуатации в суровых условиях.
Высокий КПД до 96%.
Корпус из алюминия, бесшумная конструкция вентилятора и заполнение теплопроводящим клеем, выдерживающее вибрационные испытания на уровне 10G.
Широкий рабочий температурный диапазон от -40°C до +70°C.
Зарядка свинцово-кислотных аккумуляторов (залитых, гелевых и AGM), а также литий-ионных аккумуляторов (литий-железо-фосфатных и литий-марганцевых).
Предустановленная зарядная кривая 2-го и 3-го этапов и программируемая кривая зарядки.
Встроенный протокол PMBus/CANBus (опционально).
Программируемые уровни выходного напряжения и постоянного тока.
Защита: короткое замыкание, перегрузка, перенапряжение, перегрев.
Встроенная удалённая система управления ВКЛ/ВЫКЛ.
Активный сигнал DC OK и вспомогательное питание 12В.
Индикатор включения питания (для устройств типа терминала).
Конструкция класса защиты IP67 для установки внутри помещений или снаружи.
Применение
Автоматизация промышленных процессов.
Система безопасности промышленного назначения.
Телекоммуникационная сеть.
Роботы-косилки газонов, автономные мобильные роботы, автоматические транспортные средства.
Оборудование или приборы с резервным аккумулятором.
Контроль и управление промышленностью в экстремальных условиях.
Механическое и электрическое оборудование.
Электронные инструменты и устройства.
Оборудование телекоммуникаций стандарта 5G.
Описание
HEP-1000 — это источник питания переменного/постоянного тока мощностью 1000 Вт, предназначенный для эксплуатации в сложных условиях высокой влажности, пыли, масла и сильной вибрации. Вся серия помещается в алюминиевый корпус и полностью залита теплопроводящим клеем. Серия обеспечивает широкий входной диапазон напряжений от 90 до 305 В переменного тока и выходной ряд напряжений 24В, 48В и 100В. Помимо высокого КПД до 96%, вся серия работает в диапазоне температур от -40°C до +70°C без вентиляции воздухом. Источник питания серии HEP-1000 обладает полным набором функций защиты и способен выдержать испытание на виброустойчивость уровнем 10G. Он соответствует международным стандартам безопасности, таким как TUV BS EN/EN62368-1, UL62368-1 и одобрен EAC TP TC 004, проект разработан согласно требованиям стандартов BS EN/EN61558-1 и BS EN/EN60335-1. Серия источников питания HEP-1000 представляет собой высокоэффективное решение для различных промышленных применений и зарядных приложений.
Спецификация HEP-1000-24
Выходные параметры
Напряжение постоянного тока: 24В
Номинальный ток: 42А
Номинальная мощность: 1008Вт
Пульсации и шум (макс.) Примечание 2: 200 мВп-п
Диапазон подстройки напряжения: Регулировка встроенным потенциометром, SVR (метод линейной регулировки)
Диапазон подстройки напряжения: 24 ~ 30В
Допустимая погрешность напряжения Примечание 3: ±1.0%
Регулирование линии: ≤0.5%
Регулирование нагрузки Время готовности, время нарастания выходного напряжения: ≤0.5%, 1800мс, 80мс при полной нагрузке 230В переменного тока/
Время удержания напряжения (Типичное): 16мс/230В переменного тока при нагрузке 75%; 12мс/230В переменного тока при полной нагрузке
Входные параметры
Диапазон входного напряжения Примечание 4: 90 ~ 305В переменного тока, 250 ~ 431В постоянного тока
Частота сети: 47 ~ 63Гц
Коэффициент мощности (Типичный): PF>0.99/115В переменного тока, PF>0.95/230В переменного тока, PF>0.93/277В переменного тока при полной нагрузке
КПД (Типичный): 95%
Ток переменного тока (Типичный): 10.1А/115В переменного тока, 5.3А/230В переменного тока, 4.5А/277В переменного тока
Пусковой ток (Типичный): Холодный старт 40А при 230В переменного тока
Утечка тока: <0.75мА/240В переменного тока
Параметры защиты
Перегрузка: 105–125% номинального тока
Режим защиты: Ограничение постоянного тока, отключение выходного напряжения после 5 секунд. После падения выходного напряжения повторите подачу питания для восстановления.
Короткое замыкание: Ограничение постоянного тока, устройство отключится после 5 секунд, повторите подачу питания для восстановления.
Превышение напряжения: 30 ~ 35В
Режим защиты: Отключение выходного напряжения, повторите подачу питания для восстановления.
Превышение температуры:
Режим защиты: Отключение выходного напряжения, восстановление автоматически после снижения температуры.
Дополнительные функции
Программирование выходного напряжения (PV) Примечание: Возможность настройки выходного напряжения в пределах 50 ~ 125% от номинального выходного напряжения. Подробности см. в руководстве по функциям.
Программирование уровня постоянного тока (PC) Примечание: Возможность настройки уровня постоянного тока в пределах 20 ~ 100% от номинального тока. Подробности см. в руководстве по функциям.
Удалённое управление ВКЛ/ВЫКЛ: Питание включено: короткое замыкание, питание выключено: разрыв цепи.
Вспомогательное питание: 12В при 0.5А, допуск +10%, пульсация = 150 мВп-п.
Сигнал DC-OK: Выход сигнала TTL, включение блока питания = 4.4 ~ 5.5В; блок питания выключен = -0.5 ~ 0.5В. См. руководство по функциям.
Условия окружающей среды
Рабочая температура: -40 ~ +70 °C (см. график ослабления характеристик)
Относительная влажность: 20 ~ 95% RH без конденсата.
Температура хранения, относительная влажность: -40 ~ +80°C, 10 ~ 95% RH без конденсата.
Температурный коэффициент: +0.03%/°C (при температуре от 0 до 50°C)
Вибрация: Частота 20 ~ 500 Гц, ускорение 10G, длительность цикла 12 мин., общий период испытаний 72 минуты вдоль осей X,Y,Z.
Безопасность и электромагнитная совместимость (Примечание 7)
Стандарты безопасности: Удовлетворяет стандарту UL62368-1, утвержден TUV BS EN/EN62368-1, одобрен EAC TP TC 004; дизайн соответствует BS EN/EN61558-1 и BS EN/EN60335-1 (по запросу).
Выдерживаемое напряжение изоляции: Вход-выход: 3 кВ переменного тока, вход-заземление: 2 кВ переменного тока, выход-заземление: 1.25 кВ переменного тока.
Сопротивление изоляции: Вход-выход, вход-заземление, выход-заземление: ≥100 МОм/500В постоянного тока при температуре 25°C и влажности 70% RH.
Электромагнитные помехи: Параметр Стандарт Уровень теста/Примечание.
Кондуктивные излучения: BS EN/EN55032 (CISPR32) Класс B.
Радиоизлучения: BS EN/EN55032 (CISPR32) Класс A.
Гармоники тока: BS EN/EN61000-3-2 Класс A.
Фликкер напряжения: BS EN/EN61000-3-3 **m--**.
Иммунитет к электромагнитным воздействиям: BS EN/EN55024, BS EN/EN61000-6-2.
ЭМС-испытания: Электростатический разряд: уровень 3, воздушный разряд 8 кВ; контактный разряд уровень 2, 4 кВ.
Иммунитет к радиочастотному излучению: BS EN/EN61000-4-3 Уровень 3.
Иммунитет к скачкам напряжения: BS EN/EN61000-4-4 Уровень 3.
Иммунитет к скачку напряжения: BS EN/EN61000-6-2 2 кВ между линиями, 4 кВ линия-земля.
Иммунитет к кондуктивным помехам: BS EN/EN61000-4-6 Уровень 3.
Иммунитет к магнитному полю: BS EN/EN61000-4-8 Уровень 4.
Устойчивость к провалам и перерывам напряжения: BS EN/EN61000-4-11 Провал >95% длительностью 0.5 периода, провал 30% длительностью 25 периодов, перебои >95% длительностью 250 периодов.
Разное
Средняя наработка на отказ (MTBF): Минимум 583.7 тыс. часов по методике Telcordia SR-332 (Bellcore); минимум 52.3 тыс. часов по MIL-HDBK-217F (температура 25°C).
Размеры: 310×144×48.5 мм (ШхВхГ).
Упаковка: Вес брутто: 4 кг, количество штук в упаковке: 4 шт., вес упаковки: 17 кг, объем: 1.04 куб. фут.
Примечания:
1. Все параметры, специально не указанные иначе, измерены при входном напряжении 230В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шумы измеряются полосовым фильтром шириной 20 МГц с использованием пары скрученных проводов длиной 12 дюймов, подключённых к параллельно соединённым конденсаторам емкостью 0.1 мкФ и 47 мкФ.
3. Допустимая погрешность включает точность установки, регулирование линии и нагрузку.
4. Ослабление характеристик может потребоваться при низком входном напряжении. Для подробностей обратитесь к графику ослабления характеристик.
5. Функции программирования напряжения и тока активируются, если пользователи не используют регулировку напряжения.
6. Режим заряда: Когда выходное напряжение ниже 67% от установленного значения Vset в течение 5 секунд, устройство отключится.
7. Блок питания считается компонентом, устанавливаемым в конечное оборудование. Все тесты ЭМС проводились путём монтажа устройства на металлическую пластину размером 720мм × 360мм толщиной 1 мм. Конечное оборудование должно повторно подтвердить свою способность соответствовать директивам ЭМС. Руководство по проведению тестов ЭМС доступно на сайте компании MeanWell.
8. Температурная компенсация составляет 3.5°C/1000 метров для моделей без вентилятора и 5°C/1000 метров для моделей с вентиляторами при высоте над уровнем моря выше 2000 метров (6500 футов).
Основные параметры
Выход: | |
Напряжение постоянного тока | 24V |
Номинальный ток | 42A |
Номинальная мощность | 1008W |
Уровень шума на выходе | 200mVp-p |
Диапазон регулировки напряжения | 24 ~ 30V |
Допустимое отклонение напряжения | ±1.0% |
Нестабильность выходного напряжения по сети | ±0.5% |
Нестабильность по нагрузке | ±0.5% |
Время установки, время нарастания | 1800ms, 80ms at full load 230VAC /115VAC |
Время удержания | 16ms / 230VAC at 75% load 12ms / 230VAC at full load |
Вход: | |
Диапазон входных напряжений | 90 ~ 305VAC 250 ~ 431VDC |
Диапазон частот | 47-63HZ |
КПД | 95% |
Переменный ток | 10.1A / 115VAC 5.3A / 230VAC 4.5A / 277VAC |
Выдерживаемое напряжение | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
Пусковой ток | Cold start 40A at 230VAC |
Коррекция коэффициента мощности | PF>0.99/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load |
Защита: | |
Защита от перенапряжения | Protection type: Shut down o/p voltage, re-power on to recover |
Условия окр. среды: | |
Диапазон рабочих температур | -40 ~ +70℃ |
Рабочая влажность | 20 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 60°C) |
Вибрация | 20 ~ 500Hz, 10G 12min./1cycle, period for 72min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 - +85°C ,10- 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL60950-1, TUV EN60950-1 approved |
Сопротивление изоляции | I/P-O/P, I/P-FG,O/P-FG:100M Ohms/500VDC/25 / 70%RH |
Электромагнитная совместимость | Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level, criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 52.32K hrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 310*144*48.5mm (L*W*H) |
Упаковка | 4Kg;4pcs/17Kg/1.04CUFT |
Производственный статус | Производится |
