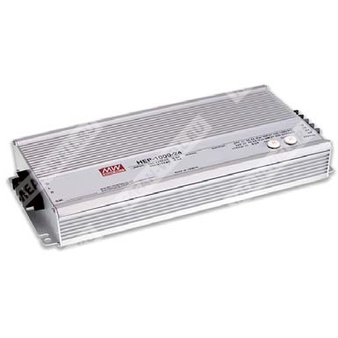

HEP-1000-48 - промышленный AC/DC источник питания 1000 Вт на 48 В с режимом зарядного устройства и программируемыми функциями.
Расшифровка партномера
| Обозначение | Расшифровка |
| HEP | Серия источников питания для тяжёлых условий эксплуатации |
| 1000 | Номинальная мощность 1000 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| Отсутствие суффикса | Терминальное исполнение, без индекса W для проводного исполнения с IP67 |
Назначение и особенности
HEP-1000-48 представляет собой высокомощный промышленный AC/DC источник питания, рассчитанный на работу в жёстких условиях: высокая влажность, запылённость, наличие масла и повышенная вибрация. Серия выполнена в алюминиевом корпусе, не имеет вентилятора и залита теплопроводящим компаундом. Для модели предусмотрены функции программирования выходного напряжения и тока, а также возможность работы в режиме зарядного устройства.
Для терминального исполнения поддерживаются удалённое включение/выключение, сигнал DC-OK, вспомогательное питание 12 В и интерфейс PMBus; для ряда исполнений серии доступен CANBus. Устройство предназначено для промышленной автоматики, систем управления, телекоммуникационного оборудования, робототехники, оборудования с резервной батареей и других применений в тяжёлой среде.
Основные особенности
- Переключаемый режим: источник питания или зарядное устройство.
- Высокий КПД до 96%.
- Бесвентиляторная конструкция в алюминиевом корпусе с теплопроводящим компаундом.
- Устойчивость к вибрации 10G.
- Диапазон рабочей температуры: от -40 до +70 °C.
- Поддержка свинцово-кислотных и Li-ion аккумуляторов в режиме зарядки.
- Встроенные 2- и 3-стадийные кривые заряда, программируемая кривая.
- Программируемые выходное напряжение и ограничение тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Удалённое включение/выключение для терминального исполнения.
- Сигнал DC-OK и вспомогательное питание 12 В.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления в тяжёлых условиях.
- Механическое и электротехническое оборудование.
- Электронные приборы и аппаратура.
- Телекоммуникационное оборудование 5G.
- Роботизированные газонокосилки, AMR, AGV.
- Оборудование и приборы с резервной батареей.
Параметры источника питания
| Параметр | Значение |
| Модель | HEP-1000-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 21 А |
| Номинальная мощность | 1008 Вт |
| Диапазон регулировки выходного напряжения | 48 ~ 60 В |
| Допуск по выходному напряжению | ±1.0% |
| Нестабильность по сети | ±0.5% |
| Нестабильность по нагрузке | ±0.5% |
| Время установления, время нарастания | 1800 мс, 80 мс при полной нагрузке 230 ВAC / 115 ВAC |
| Время удержания | 16 мс / 230 ВAC при 75% нагрузке; 12 мс / 230 ВAC при полной нагрузке |
| Пульсации и шум | 250 мВп-п |
| КПД | 96% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 ВAC; 250 ~ 431 ВDC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF >0.99 / 115 ВAC; PF >0.95 / 230 ВAC; PF >0.93 / 277 ВAC при полной нагрузке |
| Потребляемый ток | 10.1 А / 115 ВAC; 5.3 А / 230 ВAC; 4.5 А / 277 ВAC |
| Пусковой ток | Холодный старт 40 А при 230 ВAC |
| Ток утечки | <0.75 мА / 240 ВAC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинального тока |
| Перегрузка, тип защиты | Ограничение постоянным током, отключение выходного напряжения через 5 с, повторное включение для восстановления |
| Короткое замыкание, тип защиты | Ограничение постоянным током, отключение выходного напряжения через 5 с, повторное включение для восстановления |
| Перенапряжение | 60 ~ 70 В |
| Перенапряжение, тип защиты | Отключение выходного напряжения, восстановление при повторном включении |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Удалённое включение/выключение | Power ON: короткое замыкание; Power OFF: разомкнуто |
| Вспомогательное питание | 12 В, 0.5 А, допуск ±10%, пульсации 150 мВп-п |
| Сигнал DC-OK | TTL-уровень; PSU turn on = 4.4 ~ 5.5 В; PSU turn off = -0.5 ~ 0.5 В |
| Программирование выходного напряжения | Доступно через встроенный потенциометр; для терминального и проводного исполнения возможно внешнее программирование |
| Программирование выходного тока | Доступно через встроенный потенциометр; для терминального и проводного исполнения возможно внешнее программирование |
| Режим зарядного устройства | Поддерживается для HEP-1000-48 при настройке через программатор, PMBus или CANBus |
Режим зарядки
| Параметр | Значение |
| Номинальное напряжение заряда, стадия float | 55.2 В |
| Напряжение boost charge | 57.6 В |
| Выходной ток заряда | 17.5 А |
| Рекомендуемая ёмкость аккумулятора | 60 ~ 175 А·ч |
| Тип аккумулятора | Открытые и герметичные свинцово-кислотные аккумуляторы |
| Поддерживаемые батареи по описанию серии | Свинцово-кислотные (Flooded, Gel, AGM) и Li-ion (литий-железо и литий-марганец) |
Программирование и управление
| Параметр | Значение |
| Диапазон программирования выходного напряжения | 50 ~ 125% от номинального выходного напряжения |
| Диапазон программирования постоянного тока | 20 ~ 100% от номинального тока |
| Протокол связи | PMBus Rev. 1.1, скорость до 100 кГц |
| CANBus | Поддерживается для соответствующих исполнений серии |
| Дистанционное управление | Да, для терминального исполнения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура хранения | -40 ~ +80 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 20 ~ 500 Гц, 10G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | ---- |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | 2 кВ линия-линию, 4 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252 (Part 1): 2010 / IEC 60950-1:2005, EAC TP TC 004; проектирование с учётом BS EN/EN61558-1 и BS EN/EN60335-1 по запросу |
| Испытательное напряжение | I/P-O/P: 3 кВАС; I/P-FG: 2 кВАС; O/P-FG: 1.25 кВАС |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
МТBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 583.7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 52.3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 310 × 144 × 48.5 мм |
| Масса | 4 кг |
| Упаковка | 4 шт.; 18.25 кг / 1.04 куб. фута |
Механические данные
| Параметр | Значение |
| Корпус | Case No. 228F |
| Исполнение | Терминальный тип |
| Тип монтажа | На шасси, с креплением через монтажные отверстия |
| Материал корпуса | Алюминиевый |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтинга.
- Функции PV/PC работают, если не используется SVR.
- В режиме источника питания: если выходное напряжение ниже 80% от Vset в течение 5 с, устройство отключается.
- Источник питания рассматривается как компонент для установки в конечное изделие; требования ЭМС должны быть подтверждены в составе конечного оборудования.
- Дерейтинг по температуре окружающей среды на высоте выше 2000 м составляет 3.5 °C/1000 м для бесвентиляторных моделей.
- Некоторые модели могут не иметь логотипа BIS.
