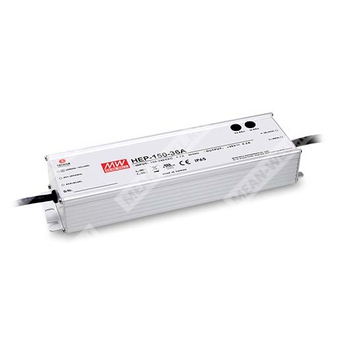

HEP-150-54A - промышленный источник питания 150 Вт с выходом 54 В для работы в тяжёлых условиях.
HEP-150-54A — это промышленный AC/DC источник питания серии HEP-150 мощностью 150 Вт, предназначенный для эксплуатации в суровой среде с повышенной влажностью, запылённостью, масляными загрязнениями и вибрацией. Модель выполнена в алюминиевом корпусе, залита теплопроводящим силиконом и рассчитана на работу с естественным охлаждением.
Расшифровка партномера
| Обозначение | Расшифровка |
| HEP | Серия источников питания для тяжёлых условий эксплуатации |
| 150 | Номинальная мощность 150 Вт |
| 54 | Выходное напряжение 54 В |
| A | Стандартная модель с корпусом IP65, регулировка выходного напряжения и уровня ограничения тока через внутренние потенциометры |
Назначение и особенности
- Универсальный вход переменного тока и полный диапазон входных напряжений.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 94%.
- Бесвентиляторное исполнение, охлаждение за счёт свободной конвекции воздуха.
- Рабочий диапазон температур от -55 до +70 °C.
- Алюминиевый корпус с заполнением теплопроводящим силиконом.
- Исполнение IP65, доступна опциональная версия IP68.
- Устойчивость к импульсным перенапряжениям уровня 6 кВ.
- Выдерживает вибрацию 10G.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Рабочая высота до 5000 м.
Области применения
- Наружное телекоммуникационное оборудование.
- Наружные электронные табло и рекламные панели.
- Оборудование нефтяных объектов и шахт.
Описание
HEP-150-54A представляет собой источник питания промышленного класса, рассчитанный на стабильную работу в неблагоприятных климатических и механических условиях. Конструкция с полностью залитым корпусом повышает стойкость к влаге, пыли, маслам и вибрациям. Высокая эффективность преобразования позволяет обеспечить работу без принудительного охлаждения, что особенно важно для наружных и автономных установок.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 54 В |
| Номинальный выходной ток | 2,8 А |
| Номинальная мощность | 151,2 Вт |
| Диапазон регулировки выходного напряжения | 49 ~ 58 В |
| Диапазон регулировки ограничения тока | 1,68 ~ 2,8 А |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 500 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке, 230 В AC / 115 В AC |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 128 ~ 370 В DC |
| Допустимое рабочее входное напряжение | 277 В AC; 390 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 0,7 А при 277 В AC |
| Пусковой ток | 65 А при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Работа от постоянного тока | Поддерживается в указанном диапазоне 128 ~ 370 В DC |
Защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перегрузка | 105 ~ 125% от номинала; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 59 ~ 65 В; отключение выходного напряжения с автоматическим восстановлением или после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -55 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура хранения | -60 ~ +80 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 60 °C |
| Вибрация | 20 ~ 500 Гц, 10G, 12 мин/цикл, по 72 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-корпус: 2 кВ AC; выход-корпус: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, импульсные помехи 6 кВ, EAC TP TC 020 |
| Стандарты безопасности | UL62368-1, IEC62368-1, IP65, EAC TP TC 004, проектирование по BS EN/EN62368-1 |
| Прочие ссылки по безопасности | BS EN/EN60598-1, CNS15233, GB7000.1, FCC part18 |
Надёжность
| Параметр | Значение |
| MTBF | 1967,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 164,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 228 × 68 × 38,8 мм |
| Корпус | Алюминиевый корпус, заполнение теплопроводящим силиконом |
| Степень защиты | IP65 |
| Исполнение | Стандартная модель A, регулировка Vo и Io через внутренние потенциометры |
Подключение
| Цепь | Провод / обозначение |
| Вход переменного тока | AC/L — коричневый |
| Вход переменного тока | AC/N — синий |
| Заземление | FG — зелёно-жёлтый |
| Выход положительный | +V — красный |
| Выход отрицательный | -V — чёрный |
Упаковка
| Параметр | Значение |
| Масса одной единицы | 1,15 кг |
| Количество в упаковке | 12 шт. |
| Масса групповой упаковки | 14,8 кг |
| Объём упаковки | 0,8 CUFT |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать статические характеристики.
- Версия A является только стандартной моделью.
- Схемотехника безопасности и ЭМС соответствует BS EN/EN60598-1, CNS15233, GB7000.1, FCC part18.
- Время установки измеряется при первом холодном запуске; повторное включение/выключение может увеличить это время.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; для конечного изделия требуется повторная оценка соответствия требованиям ЭМС.
- Испытание уровня IP68 выполняется на глубине 1000 мм под поверхностью воды в течение 1 месяца.
- При высоте эксплуатации выше 2000 м требуется температурный дерейтинг 3,5 °C/1000 м для бесвентиляторных моделей.
