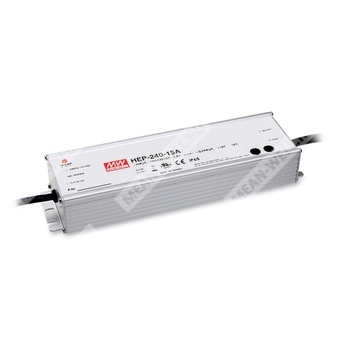

HEP-240-15A - герметичный промышленный AC/DC источник питания 240 Вт на 15 В для жестких условий эксплуатации.
HEP-240-15A — это промышленный импульсный источник питания переменного/постоянного тока мощностью 240 Вт, предназначенный для эксплуатации в тяжелых внешних условиях с повышенной запыленностью, влажностью, вибрацией и пониженными/повышенными температурами. Исполнение серии ориентировано на наружное оборудование и системы, где требуется высокая надежность, активная коррекция коэффициента мощности и работа без вентилятора.
Расшифровка обозначения HEP-240-15A
| Позиция в обозначении | Расшифровка |
| HEP | Серия источников питания для жестких условий эксплуатации |
| 240 | Номинальная мощность 240 Вт |
| 15 | Выходное напряжение 15 В |
| A | Исполнение типа A: стандартная модель IP65, с возможностью регулировки выходного напряжения и уровня ограничения тока внутренними подстроечными элементами |
Функциональные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 93,5%.
- Бесвентиляторное исполнение, охлаждение за счет свободной конвекции воздуха.
- Расширенный диапазон рабочих температур от -55 до +70 °C.
- Алюминиевый корпус с заливкой теплопроводящим силиконом.
- Степень защиты IP65, доступна опциональная модель IP68.
- Соответствие уровню устойчивости к импульсным перенапряжениям 6 кВ.
- Выдерживает испытание на вибрацию 10G.
- Работа на высоте до 5000 м.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Области применения
- Наружное телекоммуникационное оборудование.
- Наружные электронные табло и билборды.
- Оборудование нефтяных объектов и шахтных стволов.
Основные параметры
Выходные характеристики
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 15 А |
| Номинальная выходная мощность | 225 Вт |
| Диапазон регулировки выходного напряжения | 14…16 В |
| Диапазон регулировки тока | 7,5…15 А |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,5% |
| Время установления, время нарастания | 1000 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC, при полной нагрузке |
| Время удержания | 15 мс при полной нагрузке, 230 В AC / 115 В AC |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В AC, 277 В AC допустимо в рабочем режиме |
| Диапазон входного напряжения постоянного тока | 128…370 В DC, 390 В DC допустимо в рабочем режиме |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| Типичный КПД | 90% |
| Пусковой ток, тип. | 75 А при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребляемый ток, тип. | 1,3 А при 115 В AC; 1,1 А при 230 В AC; 0,9 А при 277 В AC |
Защиты
| Функция защиты | Описание |
| Короткое замыкание | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 105…125% |
| Перенапряжение | Отключение выходного напряжения с фиксацией, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -55…+70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -60…+80 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Высота эксплуатации | До 5000 м |
Механические и монтажные данные
| Параметр | Значение |
| Габаритные размеры | 244,2 × 68 × 38,8 мм |
| Масса | 1,3 кг |
| Упаковка | 12 шт. в упаковке; 16,6 кг; 0,84 куб. фута |
| Исполнение | A-Type: стандартная модель IP65, доступ к регулировкам через внутренний потенциометр после снятия резиновой заглушки |
| Исполнение | Blank-Type: опциональная модель IP68, с фиксированными уровнями выходного напряжения и тока |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF | 2008,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 171,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, IEC62368-1, IP65, EAC TP TC 004; проектирование согласно BS EN/EN62368-1 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень для промышленной среды; импульсные помехи 6 кВ |
Дополнительные данные
| Параметр | Значение |
| Частота преобразования | 100 кГц |
| Конструктив | Алюминиевый корпус, заливка теплопроводящим силиконом |
| Охлаждение | Естественная конвекция, без вентилятора |
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, нестабильность по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать статические характеристики.
- Только для исполнения типа A.
- Время установления измеряется при первом холодном включении; повторные включения и выключения питания могут увеличить это время.
- Для модели с классом IP68 испытание на водозащиту проводится при погружении на глубину 1000 мм на срок 1 месяц.
- При высоте выше 2000 м для бесвентиляторных моделей следует учитывать снижение допустимой температуры окружающей среды на 3,5 °C на 1000 м.
