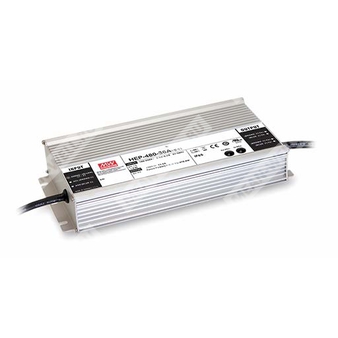

HEP-480-24 - промышленный AC/DC источник питания 24 В, 480 Вт для эксплуатации в тяжёлых условиях.
HEP-480-24 — импульсный источник питания серии HEP-480 для промышленного применения, рассчитанный на питание нагрузки постоянным напряжением 24 В при мощности до 480 Вт. Изделие предназначено для работы в жёстких климатических и механических условиях, имеет полностью залитую компаундом конструкцию в алюминиевом корпусе, пассивное охлаждение за счёт свободной конвекции и встроенную коррекцию коэффициента мощности.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| HEP |
Серия источников питания для тяжёлых условий эксплуатации |
| 480 |
Номинальная выходная мощность 480 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 95%.
- Бескулерная конструкция, охлаждение естественной конвекцией.
- Диапазон рабочих температур: от -55 до +65 °C.
- Алюминиевый корпус с полным заполнением теплопроводящим силиконом.
- Степень защиты IP65, для исполнения Blank-Type доступна версия IP68.
- Уровень стойкости к импульсным перенапряжениям 6 кВ.
- Испытание на вибростойкость 10G.
- Работа на высоте до 5000 м.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
Области применения
- Наружное телекоммуникационное оборудование.
- Наружные электронные табло и билборды.
- Оборудование нефтеперерабатывающих предприятий и шахтных объектов.
Описание
HEP-480-24 представляет собой промышленный AC/DC источник питания мощностью 480 Вт, рассчитанный на эксплуатацию во влажной, запылённой, маслонасыщенной среде и в условиях повышенной вибрации. Серия выполнена в алюминиевом корпусе и полностью залита теплопроводящим силиконом, что повышает устойчивость к внешним воздействиям и обеспечивает эффективный тепловой режим без принудительного обдува. Высокая эффективность до 95% позволяет устройству стабильно работать в широком температурном диапазоне при охлаждении свободной конвекцией.
Основные параметры
| Параметр |
Значение |
| Модель |
HEP-480-24 |
| Выходное напряжение |
24 В |
| Номинальный выходной ток |
20 А |
| Номинальная мощность |
480 Вт |
| Пульсации и шум |
200 мВп-п |
| Диапазон регулировки выходного напряжения |
20,4–25,2 В |
| Диапазон регулировки выходного тока |
10–20 А |
| Точность выходного напряжения |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| КПД |
94% |
| Тип охлаждения |
Естественная конвекция |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
90–264 В AC |
| Рабочее входное напряжение |
277 В AC |
| Диапазон входного напряжения постоянного тока |
128–370 В DC |
| Рабочее входное напряжение постоянного тока |
390 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
Не менее 0,98 при 115 В AC; не менее 0,97 при 230 В AC; не менее 0,95 при 277 В AC, при полной нагрузке |
| Пусковой ток |
35 А при 230 В AC |
| Потребляемый ток |
5 А / 115 В AC; 2,45 А / 230 В AC; 2 А / 277 В AC |
| Ток утечки |
< 0,75 мА / 277 В AC |
| Время включения, нарастания |
500 мс, 80 мс при 115 В AC / 230 В AC |
| Время удержания |
16 мс при 115 В AC / 230 В AC |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
20 А |
| Номинальная выходная мощность |
480 Вт |
| Диапазон регулировки напряжения |
20,4–25,2 В |
| Диапазон регулировки тока |
10–20 А |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Допуск выходного напряжения |
±1,0% |
| Пульсации и шум |
200 мВп-п |
Защита
| Вид защиты |
Реализация |
| Защита от перегрузки по току |
105–125%; режим ограничения постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Режим ограничения постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
27–33 В |
| Защита от перегрева |
Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-55…+65 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения |
-60…+80 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,02%/°C (0…60 °C) |
| Высота эксплуатации |
До 5000 м |
Механические и надёжностные параметры
| Параметр |
Значение |
| Габаритные размеры |
262 × 125 × 43,8 мм |
| Масса |
2,8 кг |
| Упаковка |
4 шт. / 11,5 кг / 0,55 ft³ |
| Вибростойкость |
20–500 Гц, 10G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Средняя наработка на отказ |
1036,8 тыс. ч min по Telcordia SR-332 (Bellcore); 89,8 тыс. ч min по MIL-HDBK-217F (25 °C) |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, IEC62368-1, IP65; для HEP-480 Blank-Type — IP68; EAC TP TC 004; проектирование согласно BS EN/EN62368-1 |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС по помехам |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3; EAC TP TC 020 |
| ЭМС по устойчивости |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень light industry, импульс 6 кВ; EAC TP TC 020 |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного подключения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность настройки, стабилизацию по сети и стабилизацию по нагрузке.
- Время включения измеряется при первом холодном пуске. Повторное включение и выключение питания может увеличить время запуска.
- При пониженном входном напряжении может потребоваться дерейтинг; подробности следует смотреть по кривой снижения нагрузки.
- Источник питания следует рассматривать как один из компонентов конечной системы; ЭМС-показатели зависят от полной системы монтажа и конфигурации, поэтому итоговый производитель обязан повторно проверить соответствие директивам по ЭМС для всей установки.
- Испытание уровня IP68 выполняется при погружении на глубину 1000 мм на срок 1 месяц.
- При высоте эксплуатации выше 2000 м температурный дерейтинг составляет 3,5 °C/1000 м для бескулерных моделей.
