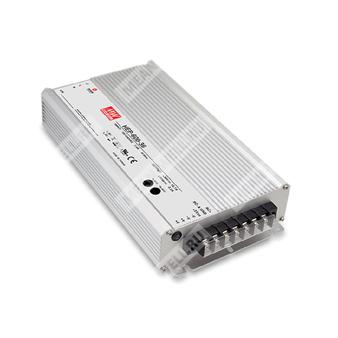

HEP-600-12 - промышленный AC/DC источник питания 12 В мощностью 600 Вт для работы в тяжёлых условиях эксплуатации.
HEP-600-12 — это бесвентиляторный промышленный источник питания AC/DC серии HEP-600, предназначенный для эксплуатации в условиях высокой влажности, запылённости, наличия масел и повышенной вибрации. Устройство выполнено в алюминиевом корпусе, полностью залито теплопроводящим компаундом на основе силикона и рассчитано на длительную работу с естественным охлаждением.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| HEP |
Серия источников питания для тяжёлых условий эксплуатации |
| 600 |
Номинальная мощность 600 Вт |
| 12 |
Выходное напряжение 12 В |
Назначение и особенности
- Универсальный сетевой вход, полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт при удалённом выключении.
- Высокий КПД, до 96%.
- Бесвентиляторное исполнение, охлаждение за счёт свободной конвекции воздуха.
- Рабочий диапазон температур: от -40 до +70 °C.
- Алюминиевый корпус и заполнение теплопроводящим компаундом.
- Устойчивость к вибрации 10G.
- Регулировка выходного напряжения и уровня ограничения тока внутренним потенциометром.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Светодиодный индикатор включения.
- Допустимая высота эксплуатации до 5000 м.
- Предназначен для наружного телекоммуникационного оборудования, наружных электронных табло и билбордов, объектов нефтяной промышленности и шахт.
Описание
HEP-600-12 представляет собой промышленный источник питания AC/DC мощностью 600 Вт, разработанный для работы в агрессивной окружающей среде. Серия предназначена для применения там, где оборудование подвергается воздействию высокой влажности, пыли, масел и вибрации. Конструктивно устройство выполнено в алюминиевом корпусе и полностью герметизировано теплопроводящим силиконовым компаундом, что повышает механическую стойкость и тепловую надёжность. Применение современной схемотехники обеспечивает КПД до 96% и работу в широком диапазоне входных напряжений.
Характеристики
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный ток |
40 А |
| Номинальная мощность |
480 Вт |
| Диапазон регулировки выходного напряжения |
10,2…12,6 В |
| Диапазон регулировки тока |
20…40 А |
| Допуск выходного напряжения |
±3,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±2,0% |
| Пульсации и шум, макс. |
150 мВп-п |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC, 277 В AC — рабочий режим |
| Диапазон входного напряжения постоянного тока |
128…370 В DC, 390 В DC — рабочий режим |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
PF > 0,98 при 115 В AC, PF > 0,95 при 230 В AC, PF > 0,93 при 277 В AC, при полной нагрузке |
| Потребляемый ток, тип. |
7 А / 115 В AC; 3,3 А / 230 В AC; 2,9 А / 277 В AC |
| Пусковой ток, тип. |
70 А, холодный старт, измерение при 50% Ipeak, 230 В AC |
| Ток утечки |
< 0,75 мА / 277 В AC |
Временные параметры
| Параметр |
Значение |
| Время установки, запуск |
500 мс, 80 мс при полной нагрузке 230 В AC / 115 В AC |
| Время удержания |
15 мс при полной нагрузке 230 В AC / 115 В AC |
Защиты
| Параметр |
Значение |
| Защита от перегрузки по току |
105…125% |
| Тип защиты от перегрузки по току |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Диэлектрическая прочность |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
| Эмиссия |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; уровень тяжёлой промышленности; EAC TP TC 020 |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+70 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибрация |
20…500 Гц, 10G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Рабочая высота |
До 5000 м |
Надёжность
| Параметр |
Значение |
| MTBF |
914,7 тыс. ч, Telcordia SR-332 (Bellcore) |
| MTBF |
76,9 тыс. ч, MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр |
Значение |
| Габаритные размеры |
280 × 144 × 48,5 мм |
| Масса |
3,9 кг |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
4 шт. |
| Масса упаковки |
16 кг |
| Объём упаковки |
0,9 CUFT |
Функции
| Параметр |
Значение |
| Удалённое включение/выключение |
Включение: высокий уровень >2…5 В или разомкнутая цепь; выключение: низкий уровень <0…0,5 В или короткое замыкание |
| Резервное питание |
5VSB: 5 В / 0,5 А; допуск ±5%; пульсации 100 мВп-п (макс.) |
Примечания
| 1 |
Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включённых параллельно. |
| 3 |
Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке. |
| 4 |
При низком входном напряжении может потребоваться снижение нагрузки. Подробности см. в статических характеристиках. |
| 5 |
Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличивать время установки. |
| 6 |
Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Испытания ЭМС выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 7 |
Для моделей без вентилятора температурное снижение мощности при высоте выше 2000 м составляет 3,5 °C/1000 м. |
| 8 |
Некоторые модели могут не иметь знака BIS; для получения информации следует обратиться в службу продаж MEAN WELL. |
